智能钳型相位伏安测试仪使用技巧
1、仪表验收
用户收到货后，请仔细拆开外包装箱，打开手提式ABS塑料机箱，按说明书第5项中所列检查仪器标准配置是否齐全，检查仪表外观是否完好，如有缺项或损坏，请速与供货单位及时联系解决。
请保存好外包装纸箱及箱内防震材料，以备返修仪表时使用。
2、钳形电流互感器使用注意事项
1）使用前应将钳口铁芯端面上的脏物擦去。
2）将被测载流导线置于近似钳口几何中心位置，可使电流幅值测量误差达到最小，但对相位测量没有影响。
3）现场测量时，尤其在被测电流很小时，除被测导线外，应远离其它载流导体及磁场干扰源，如电源变压器等。
4）电流钳表在采样时，应保证电流方向正确，即电流方向从带有红色标识侧流入。
5）测量前应先将钳形电流互感器与仪表连接好，打开仪表电源开关，然后将钳口卡在被测载流导线上进行测量，以确保测量数据稳定准确；
3、测量操作及界面显示
检查接线主要是检查各相电参数是否正常，如方向、大小、相对夹角等。按测量方式不同分为以下几种情况:
（1） 独立的电压或电流相位测量:将被测量电压或电流接入仪器的电压端或电流端，至少保证有一个信号接入到A相。
（2） 单相测量：使用黄、黑两根线，一端依次接入被测线的火线、零线，另一端插入本仪器的Ua与Un插孔中，取Ia电流钳卡入电流回路，另一端插入本仪器的Ia插孔中。
（3）三相四线制测量:将电缆的黄、绿、红、黑分别接至Ua、Ub、Uc、Un,电流钳黄、绿、红插头分别插到各相对应的电流插座上,电流钳Ia、Ib、Ic夹到被测的A、B、C相线上。
(4) 三相三线制测量: 电压电缆的黄、绿、红分别接至Ua、Ub、Uc上,其中绿色插头与黑色插头并接；另一端黄、绿、红接入仪器Ua、Ub、
Un端,电流钳Ia、Ic分别夹在A、C相线上即可。
4、显示界面

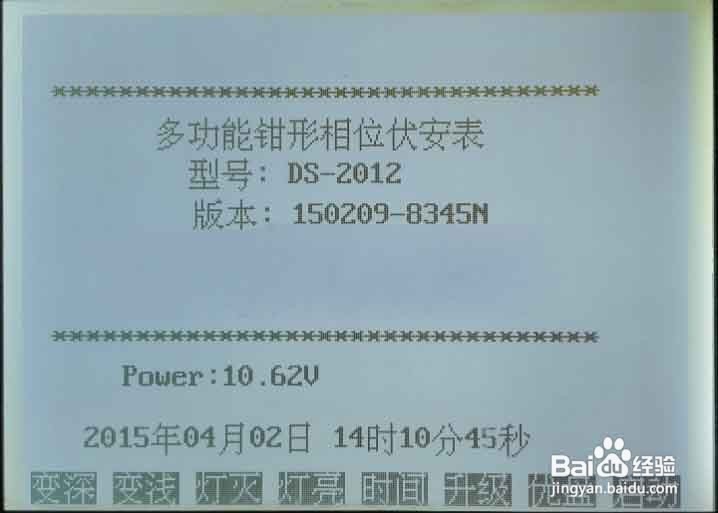

1） 开机界面显示
开启仪器后进入开机显示界面,仪器屏幕上显示产品名称、型号及软件板本号,提示显示仪器电池电压，电量不足时弹出汉字提示充电。按显示屏幕下方对应热键可以分别调整显示屏对比度、仪器时钟、升级、优盘数据导出操作，按【启动】键即可进入测试主菜单。
在进入测试主菜单前,连续按热键【变深】或【变浅】键仪器将自动调整液晶显示器的对比度；按【启动】键自动记忆选择的对比度状态并进入测试主菜单。时钟调整: 在开机界面下按【时间】键后图标首先指在年份位置，辅助键【上】、【下】键调整数值增大或减小，【左】、【右】移动光标指示位调整年、月、日、时、分、秒，设置完成后按【时间】键或【确认】键仪器自动记忆。
5、2）存储数据导出操作
按【优盘】后仪器进入升级和数据导出界面，根据屏幕提示进行相应操作即可，存储到优盘的数据格式为ext文件，用户可根据需要进行测试报告的编辑。

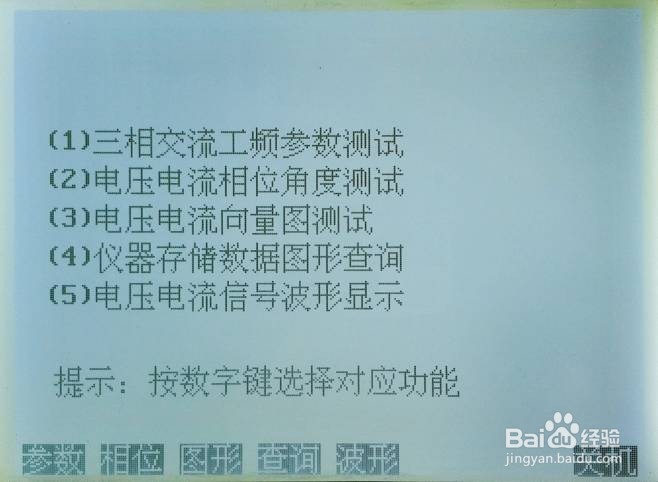

6、3） 仪器测试主菜单
主菜单显示仪器的主要测试功能、按显示屏幕下方对应的【参数】、【相位】【图形】、【查询】、【波形】功能热键进入各测试子菜单。

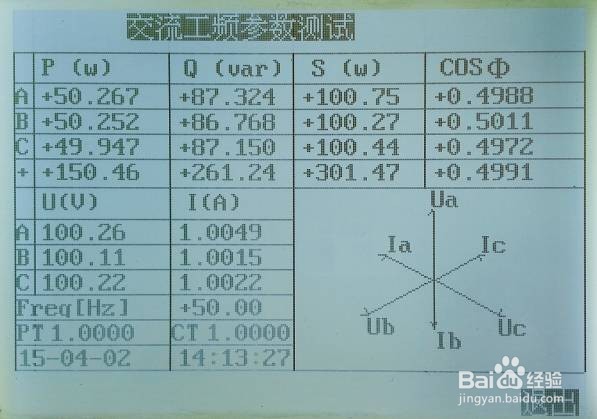

7、1 三相交流工频参数测试
同屏显示所有测试信息，三相各相电压、电流；三相及合相的有功功率、无功功率、视在功率、功率因数，工频频率；右下角显示向量图。

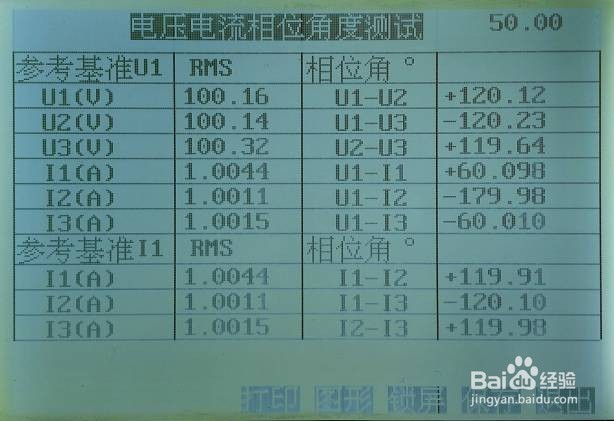

8、2 电压、电流相位角度测试
同屏显示所有通道的电压、电流幅值及相对于基准相的超前和滞后角度。

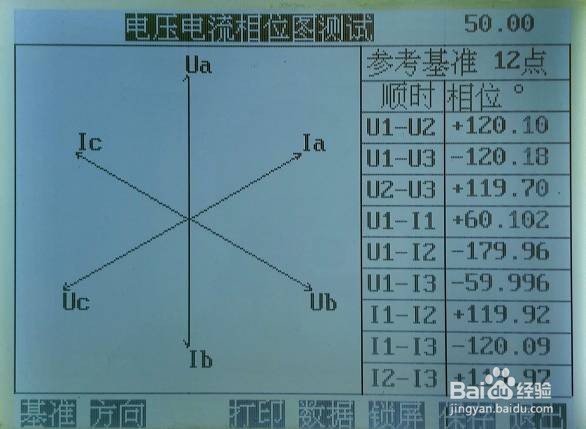

9、3 电压、电流向量图测试（六角图）
同屏显示所有通道的电压、电流及相对于基准相的超前和滞后角度。显示相位角度定义为：以（12点或3点）基准相量为参考点，当U1、I1有输入信号时优先选取U1为基准相量，无U1输入时选I1为基准相量，以顺时针方向显示其它相量超前、滞后基准相量的角度。
用户可通过热键【基准】依据使用习惯定义参考基准（12点或3点），，热键【方向】确定显示为顺时或逆时显示向量图。
按压【数据】可直接跳转到电压、电流相位角度测试子菜单；按压【锁屏】键锁定测试数据；按压【保存】键直接将测试数据存储在仪器数据库。按压【退出】键返回仪器主菜单。

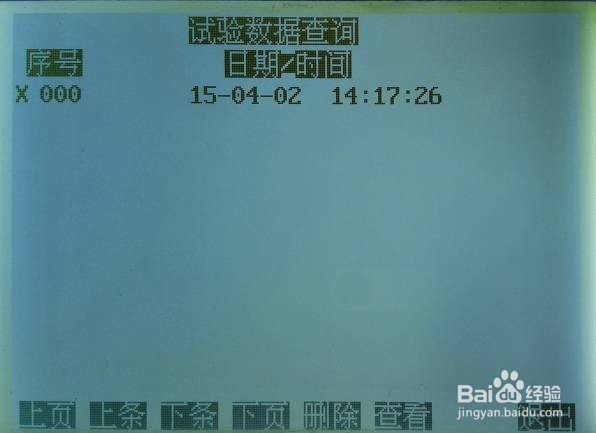

10、4 仪器存储数据图形查询
根据屏幕下方对应热键进行查看和删除操作。

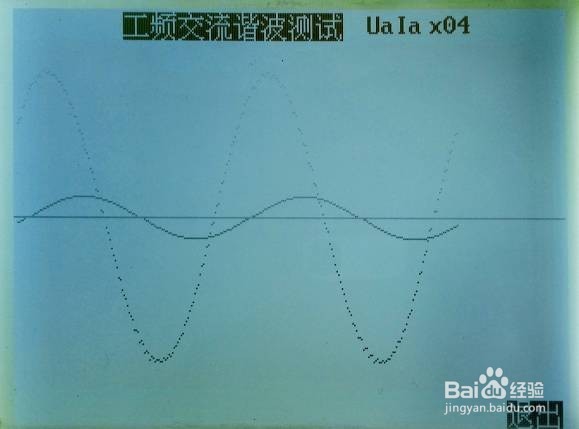

11、5 电压、电流信号波形显示
连续按压辅助键【左】、【右】可分别显示测试相别Ua、Ub、Uc、Ia、Ib、Ic、UaIa、UbIb 、UcIc，连续按压【上】、【下】键可以调整显示波形的放大倍数，按【退出】键放回仪器主菜单。
