如何为已知图形添加轴网及尺寸标注

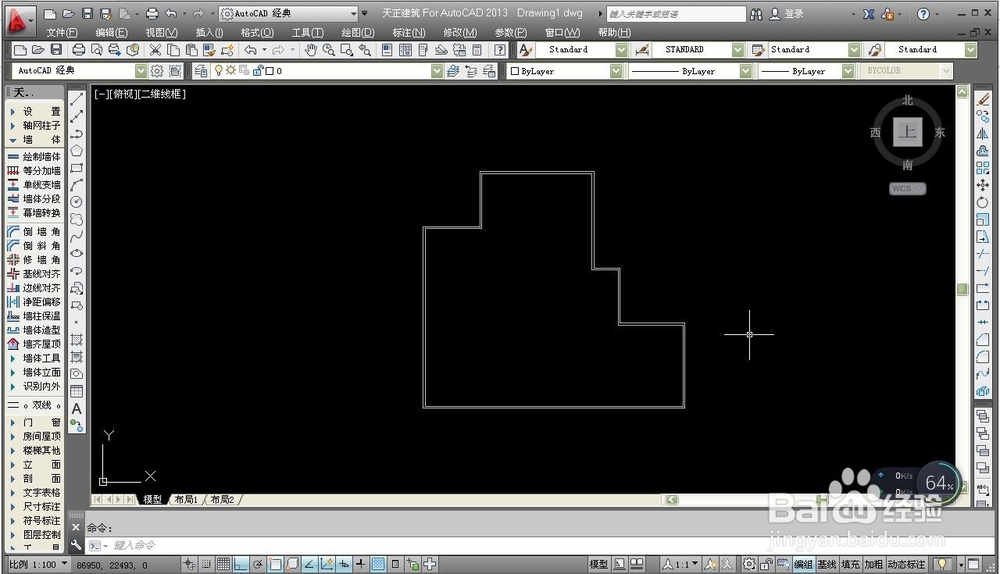

1、首先，直接用天正系列软件打开原图形，可以发现原图并无轴网及尺寸标注。

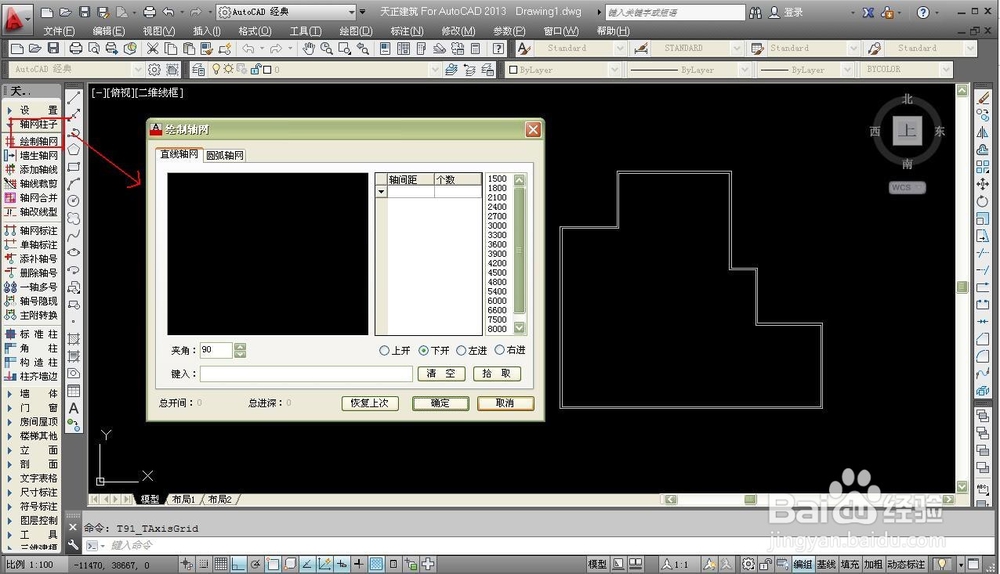

2、点击左侧工具栏的“轴网柱子——绘制轴网”，在弹出窗口中进行轴网的间距及轴线数量的设定。

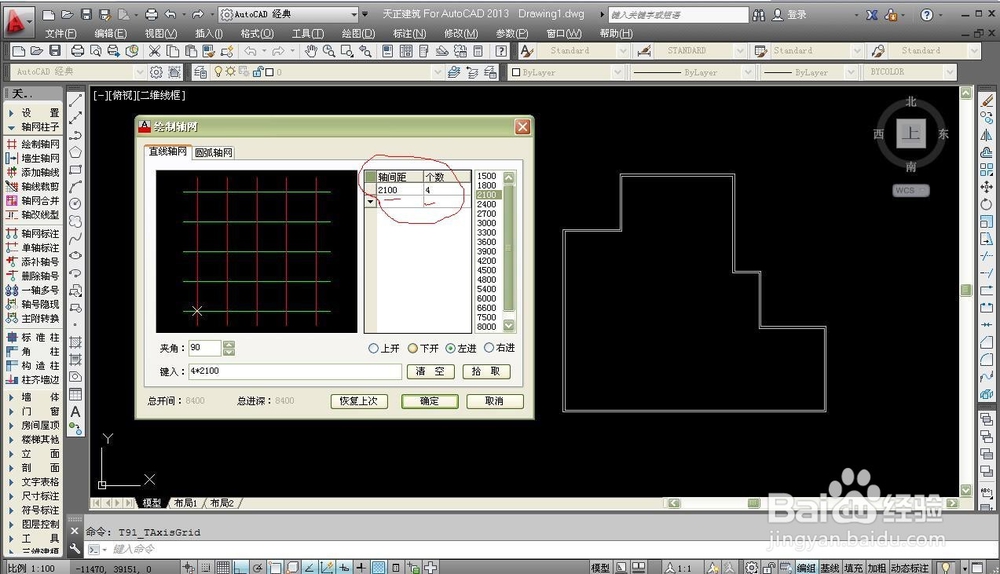

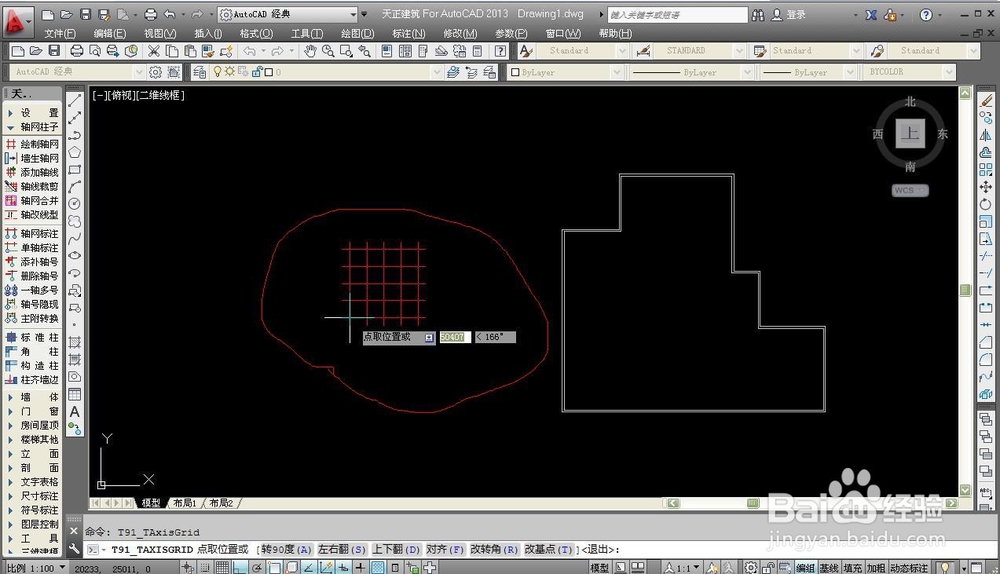

3、设置轴间距及轴线数量时，轴间距可随意选择一个较小的数据，而轴线数量应当以实际所需数量减一来设置。（如本图中图形横纵各需要5根轴线，则在设置轴线个数时，横纵均设置为 4 个)然后点击“确定”在图形旁边空白处生成轴网。

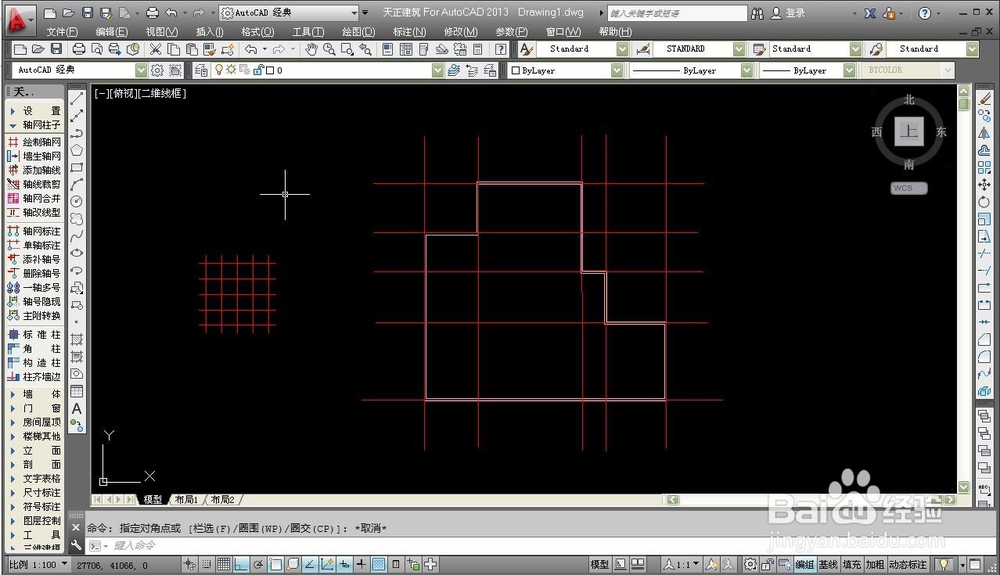

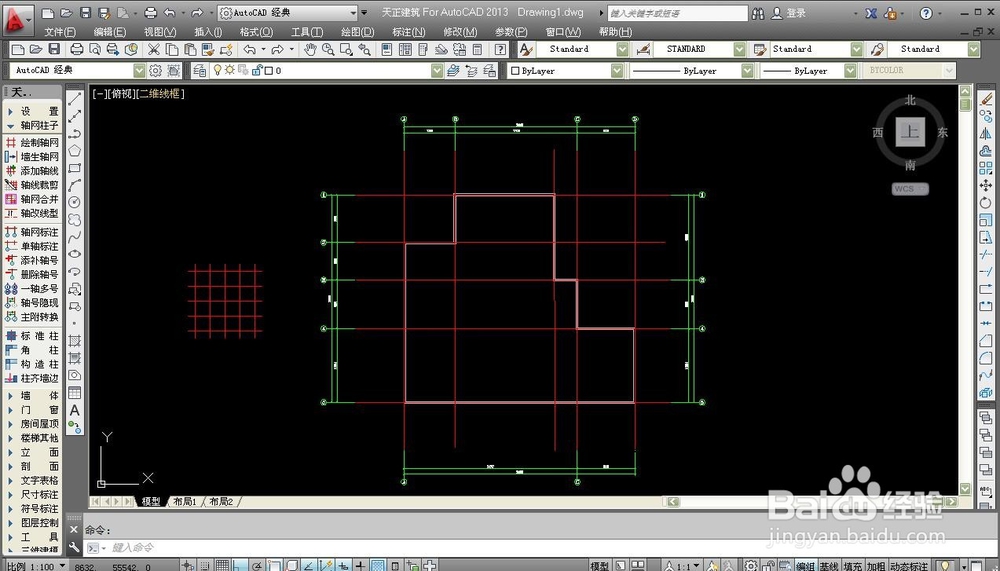

4、添加轴网：将生成的轴网各横纵轴线，通过复制、一一对应粘贴到已知图形中的墙体所在位置，形成一个网格。

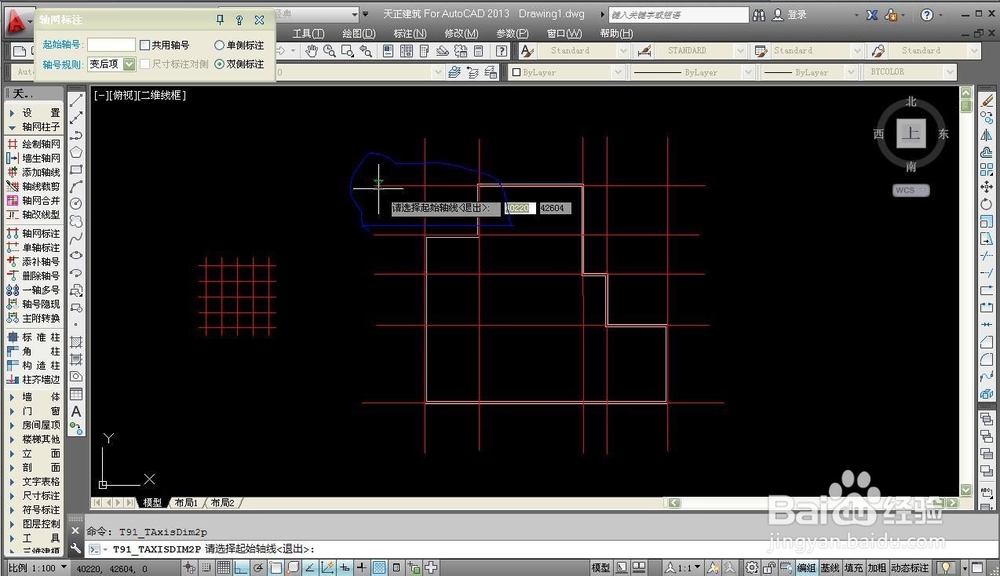

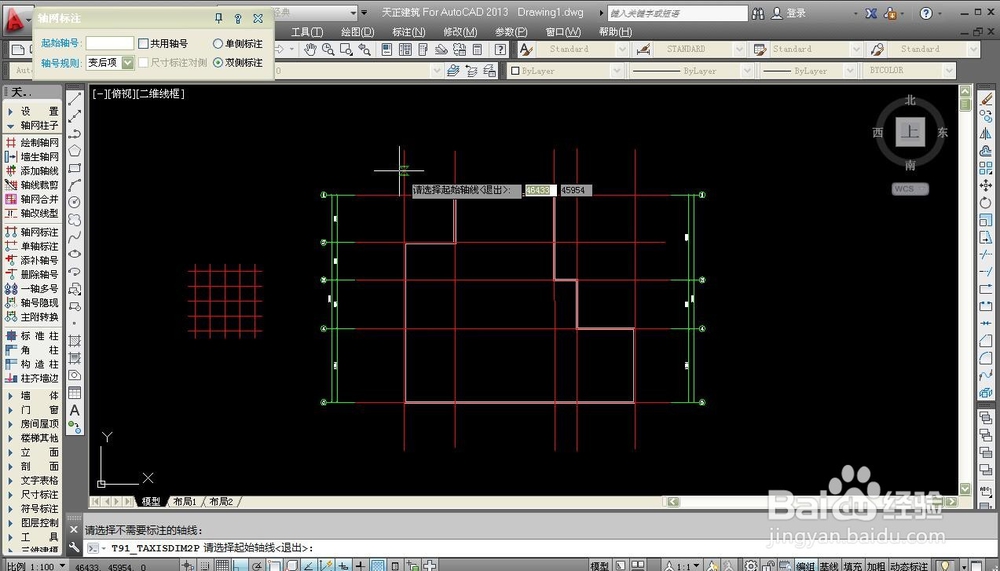

5、标注尺寸：点击左侧工具栏“轴网柱子”——“轴网标注”，将光标放到图中轴网处，会出现“请选择起始轴线”提示，按提示点击横轴第一根线，然后光标处会再次出现“请选择终止轴线”提示，按提示点击横轴最后一根线。

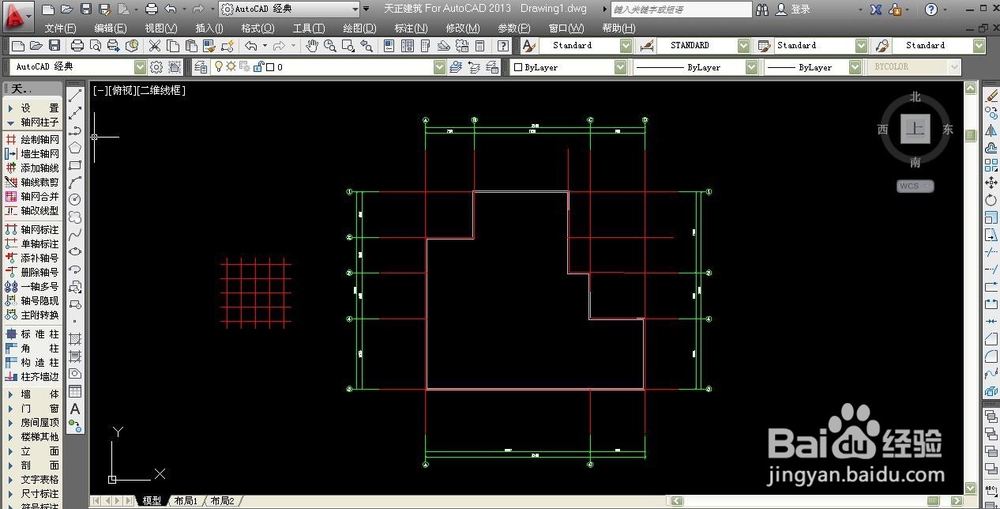

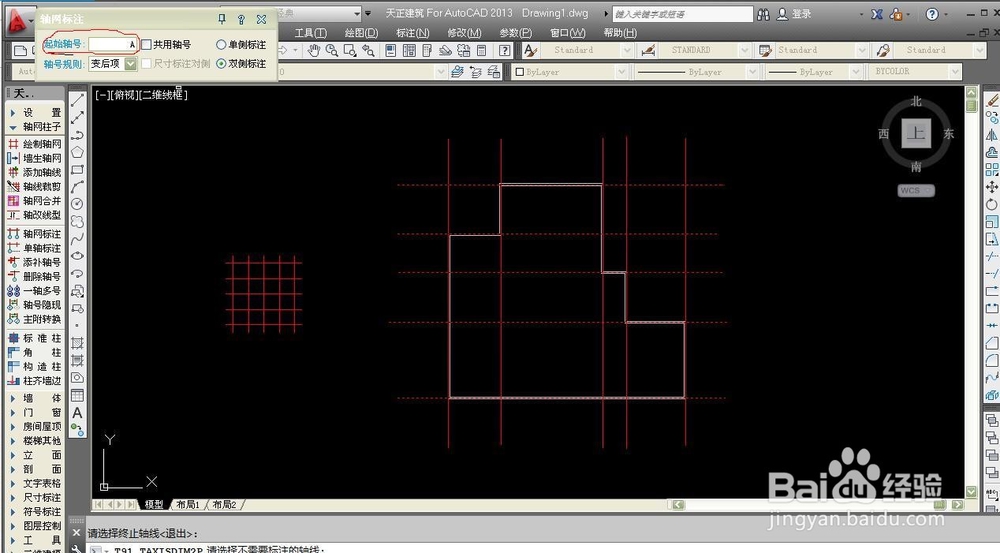

6、这个时候“轴网标注”对话框的“起始轴号”会自动现出“A”，这是尺寸标注时将生成的编号起始号，如果想换成数字，将“A”改成“1”也可以，点击回车，自动生成横轴尺寸。按照同样的步骤，即可完成纵轴尺寸的生成。至此，整个旧图的添加轴网及尺寸标注完成。

7、有时候的图形很复杂，内部区域的内容也很多，满格轴网有些影响图中内容的体现与观瞻。此时可打断轴线，仅留墙体外部部分，将图中区域清理出来，以便进行其他内容的操作。
