CAD几何图形练习详解2

1、先画出一个直径为60的圆，然后在这个圆上8等分。定数等分在工具栏绘图里的点里面。

2、由上图可看出等分点不是我们所需要的，因此要旋转22.5度，并重新标中心线。

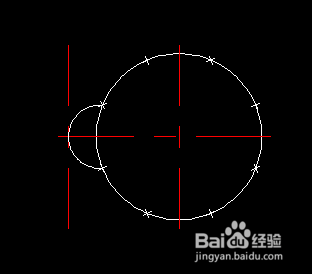

3、由已知条件长度80，可知中心线向左偏移40，并延长其中的中心线与40有个交点。这样就可利用三点画弧了。

4、点击圆弧命令选择三点画弧，依次选三个点，这样一个圆弧就画好了。

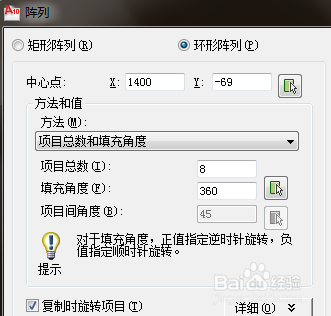

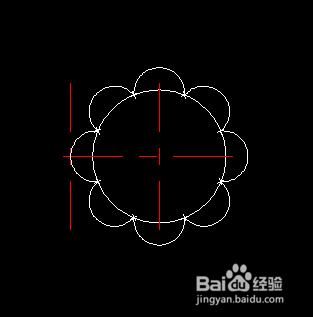

5、接下来利用阵列命令，输入AR弹出阵列命令的对话框。选择环形阵列，并在下面的对话框里项目总数设成8。
