Rsoft仿真一个耦合器

1、打开Rsoft软件，导入耦合器的.ind文件，即“File”->"Open"。

2、给耦合器设置路径，单击如图所示红圈中的按钮。

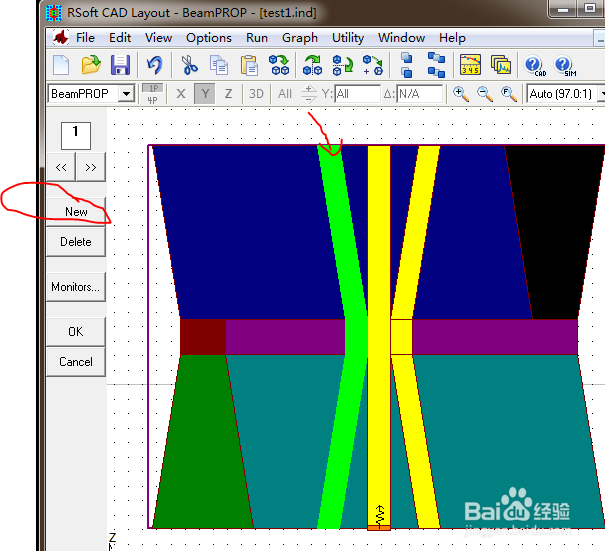

3、在弹出的对话框中，单击“new"新建一条路径，然后用鼠标在模型中选中一条路径，如图所示。

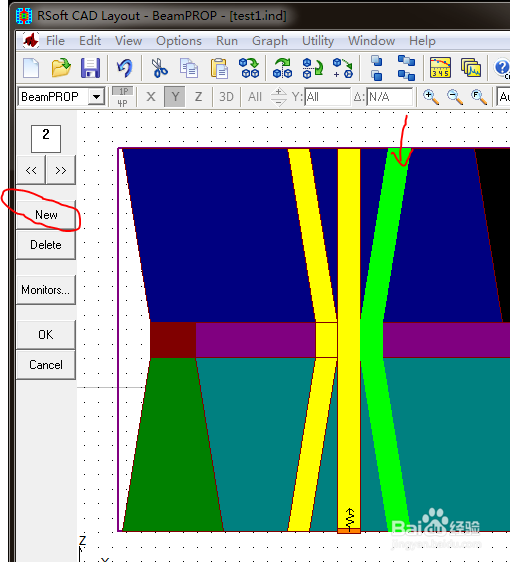

4、继续单击”new“，并在模型中选择，生成第2第3条路径。然后单击”ok“，保存设置。

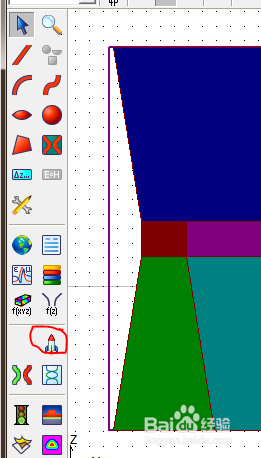

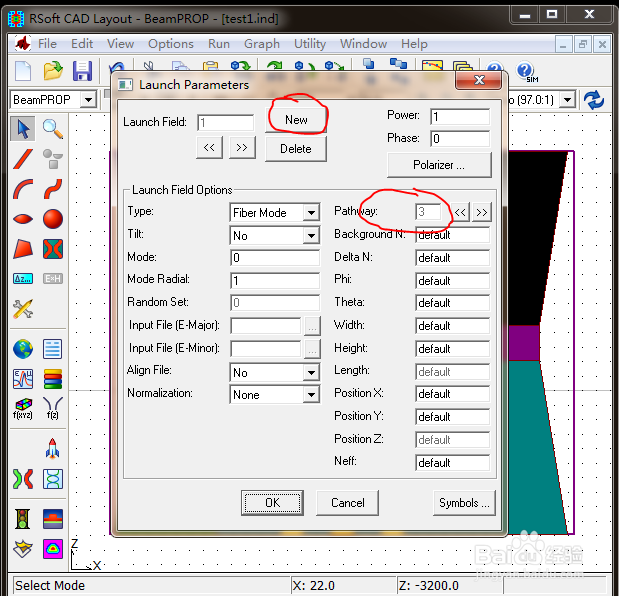

5、给耦合器设置注入光，单击图中红圈中的按钮。然后在弹出的对话框中设置光从第三条路径注入。

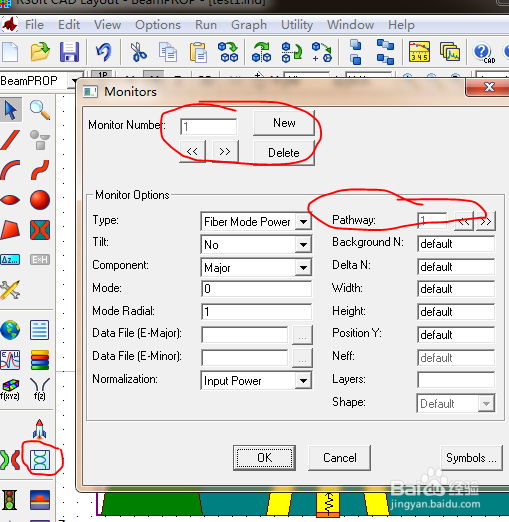

6、给耦合器添加监视器以观测仿真过程中的耦合器功率变化情苄念上妒况。单击图中红圈中的按钮，在弹出的对话框中分别给三条路径都加上监视器。单击”ok“保存。

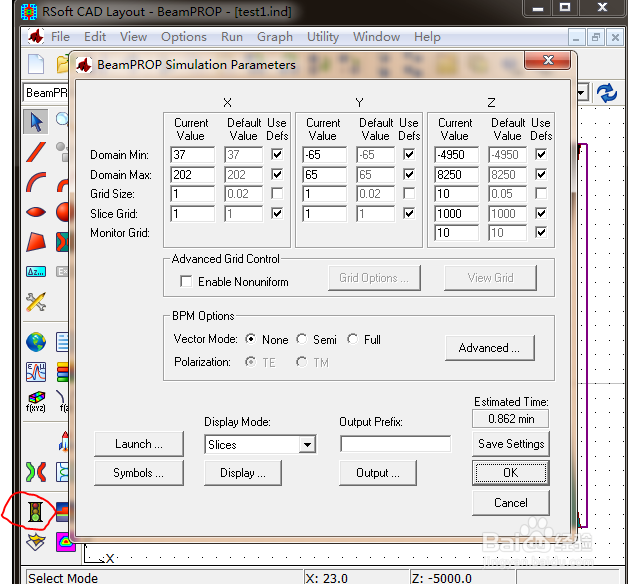

7、单击模拟按钮，设置仿真的步长和结果显示的方式，单击”ok“,便能看到仿真的动态过程了。
