管板防腐治理焊缝渗漏碳纳米材料修复方法

1、换热器的材质是碳钢，管程与壳程之间采取焊接的方式，主要管程主要为介质冷却水，温度一般为30-50摄氏度不等，工作压力0.5MPa，壳程的介质为环己稀、苯等有机介质，工作压力为-0.1MPa。由于焊接缺陷、介质腐蚀及运行中震动等各个因素的影响，在管板焊缝处出现大面积的渗漏现象。

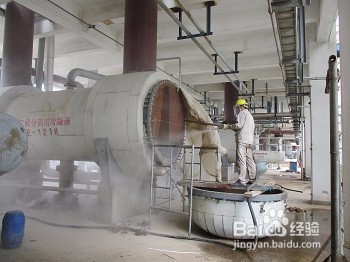

2、换热器管板表面进行喷砂处理：对换热器进行编组，采用喷砂工艺较差处理换热器的表面，去除铁锈等杂质。

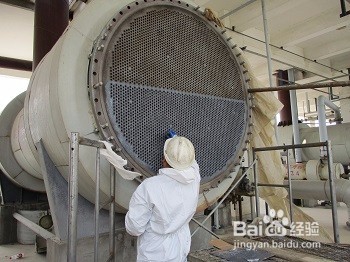

3、污水乙醇清洗喷砂后的换热器管板表面，去除污物杂质。

4、首先使用索雷碳纳米聚合物材料SD8002进行打底，保证材料和管板之间充分粘结，排除气孔。

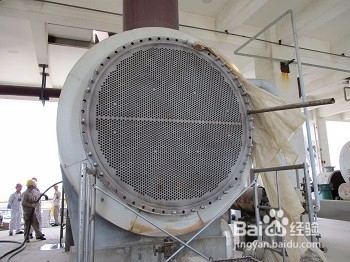

5、再次大量调和SD8002索雷碳纳米聚合物材料进行整体刮研，保证整个表面2mm以上的涂层厚度。

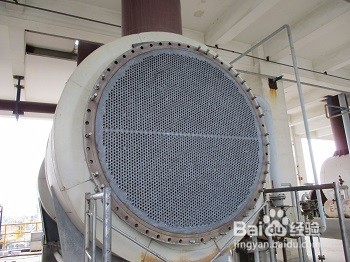

6、对处理好的换热器管板进行通孔，去除多余材料，保证管程管径流量正常，同时管程内也可以填充一部分修复材料，保证更好的耐压和粘结。

7、材料固化后，使用氮气通过壳程进行打压试验，喷壶喷洒肥皂水到修复后的管板表面，检查管板表面是否存在渗漏点。
