如何对CAD图形的扩展属性进行写入、修改、删除

1、第一步：软件下载与安装

1、百度“天空动力”，下载天空CAD插件平台

2、第二步 ：框选批量赋属性

2、现在为大家演示一下如何对CAD图形的扩展属性进行写入、修改、删除，并支持批量操作。

该功能类似于 在ArcGIS属性列表中新建、修改、删除字段属性。

下面我们就来演示一下整个操作过程：

我们打开CAD2006，进入天空CAD插件平台；

点击天空工具箱，点击属性处理，再点击 框选批量赋属性 功能。

在CAD的命令栏中，软件会提示 “请框选要进行批量赋属性的图形”

3、选择完成后，

软件会弹出一个对话框，请您仔细阅读每个选项的使用说明；

在第一个选项框中，软件提供了三种修改图形字段属性的方法：

下面我分别为大家演示一下这三个功能的具体操作过程：

第一个功能：赋值给该字段是指将我们指定的内容写入到CAD图形的扩展属性中，您可以写入到现有的字段，也可以新建一个字段并写入。

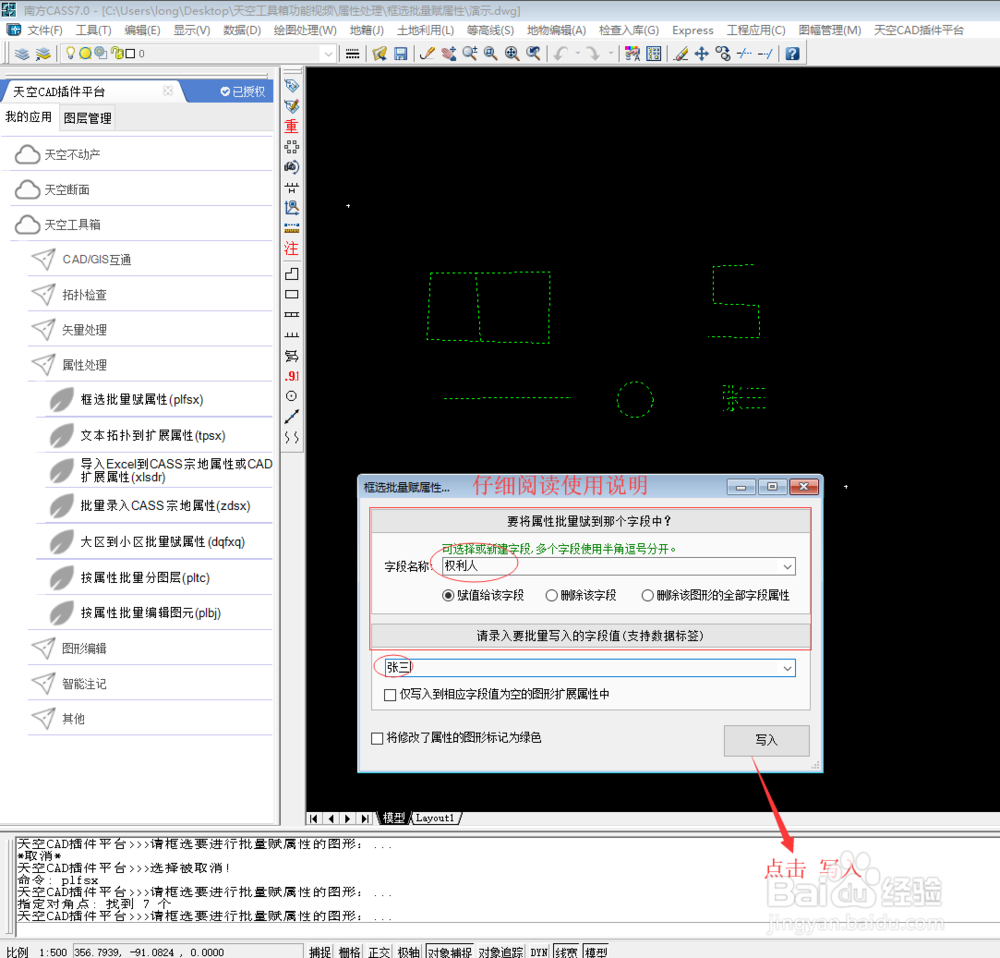

首先我们选择 赋值给该字段 功能，并创建一个“权利人”字段；

然后，在第二个选项框中输入“张三”，

最后，我们点击 写入；

4、软件会弹出一个提示框，告诉我们图形属性赋值成功 。我们点击 确定。

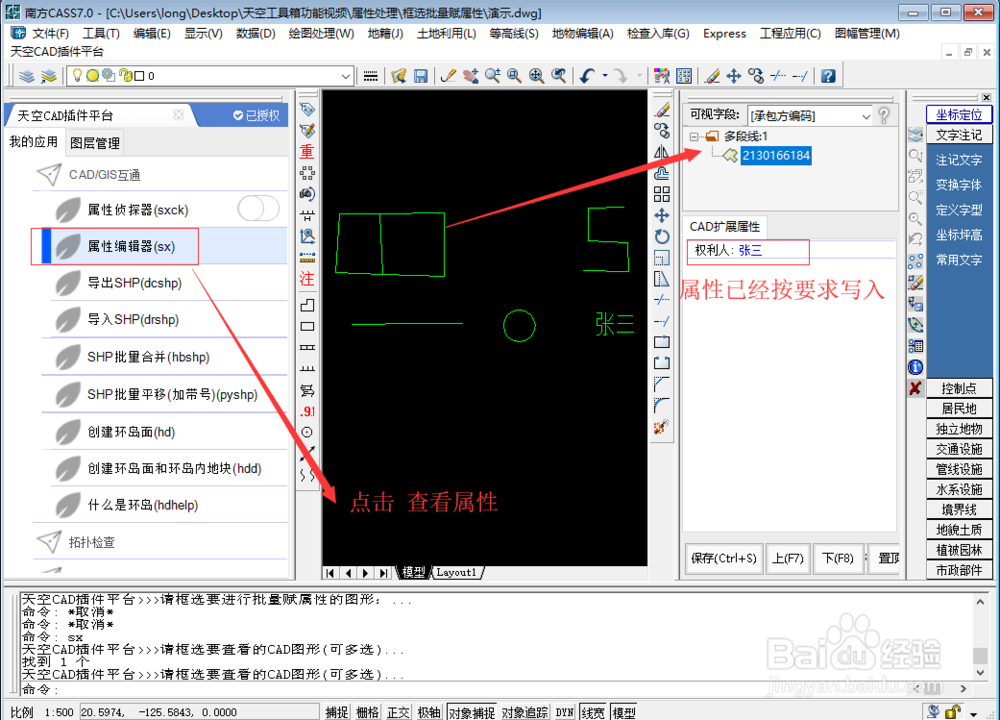

然后使用 属性编辑器 功能，查看图形的扩展属性。

我们可以发现CAD图形的扩展属性中，已经成功写入了“权利人”这个字段属性。

5、第二个功能：删除该字段是指删除图形原有的某个字段属性。

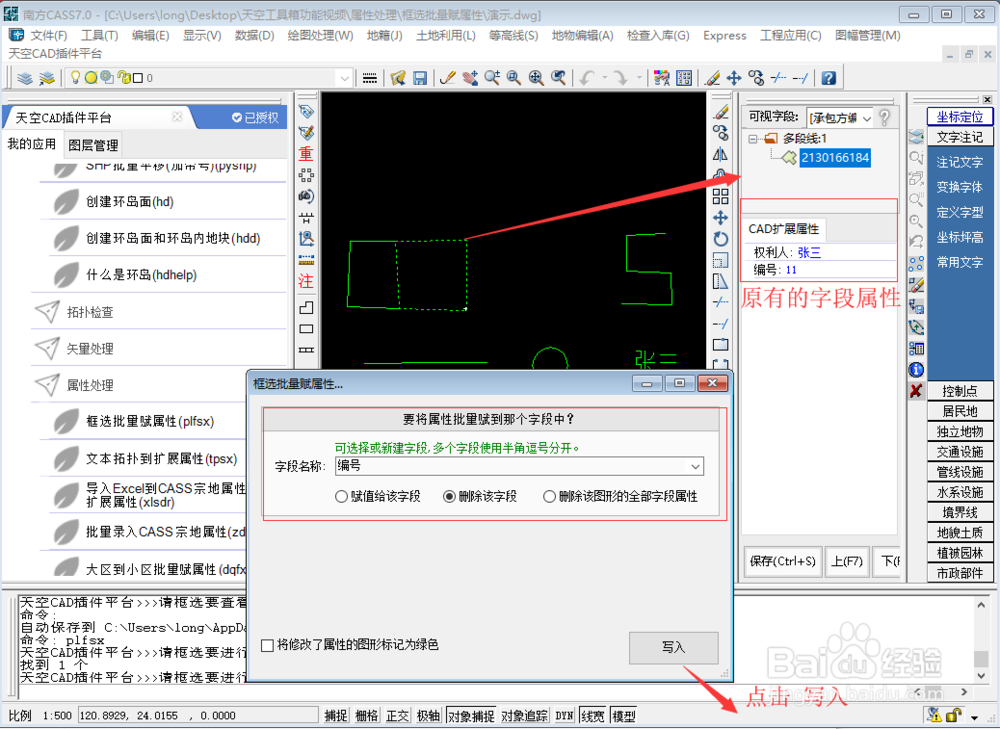

首先我们选择 删除该字段 功能，然后选择“编码”这个字段；

最后，我们点击 写入；

6、软件会弹出一个提示框， 我们点击 确定。

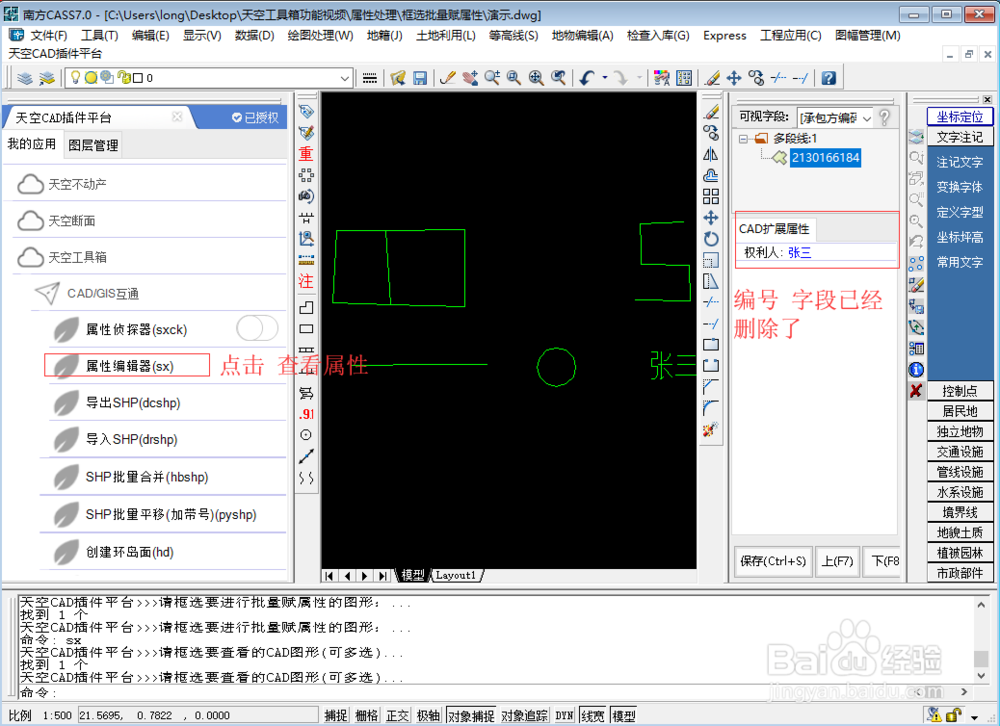

然后使用 属性编辑器 功能，查看图形的扩展属性。

我们可以发现CAD图形的扩展属性中，已经成功删除了“编码”这个字段属性。

7、第三个功能：删除该图形的全部字段属性是指清空图形的全部字段属性。

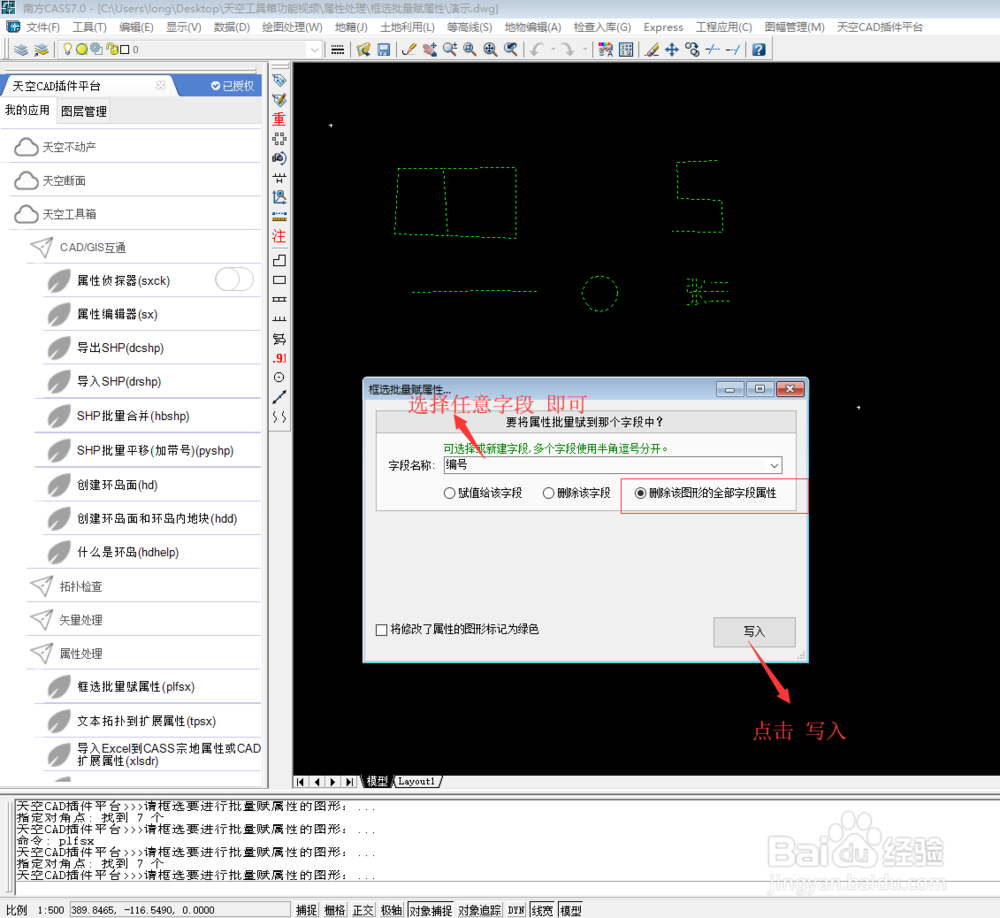

首先我们选择 删除该图形的全部字段属性 功能，然后随意选择一个字段；

最后，我们点击 写入；

8、软件会弹出一个提示框， 我们点击 确定。

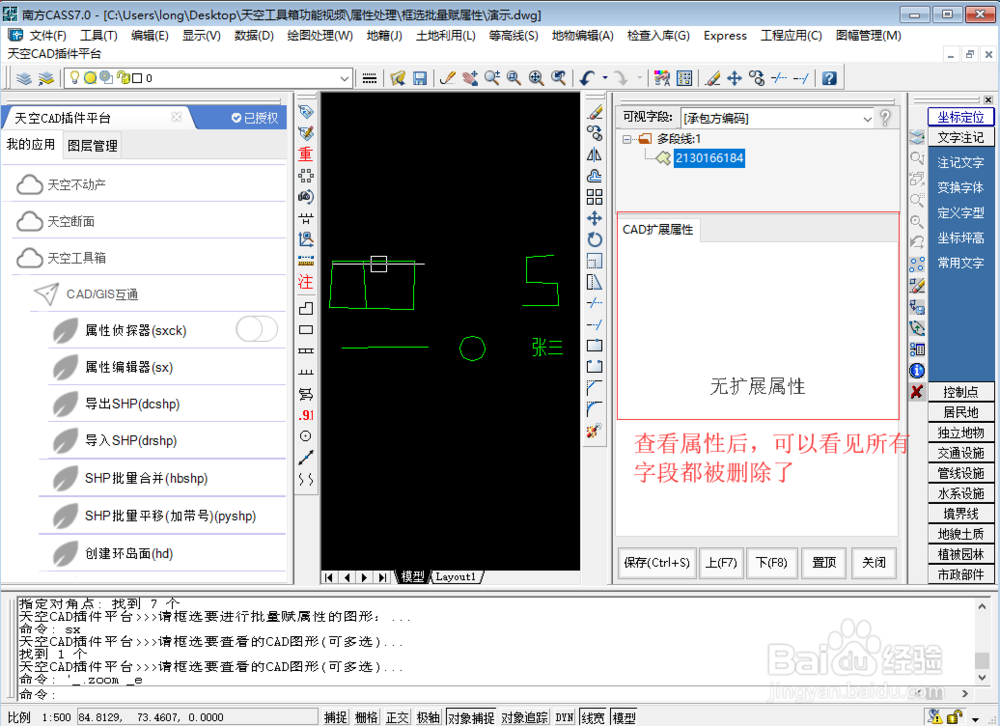

然后使用 属性编辑器 功能，查看图形的扩展属性。

我们可以发现CAD图形的扩展属性中，已经成功清除了所有的字段属性。
