如何通过Solidworks创建一个旋转体？

1、单击“特征”工具栏上的旋转凸台/基体。

前视、上视 和 右视 基准面出现。

选择前视基准面。

此时在前视基准面上打开一张草图。

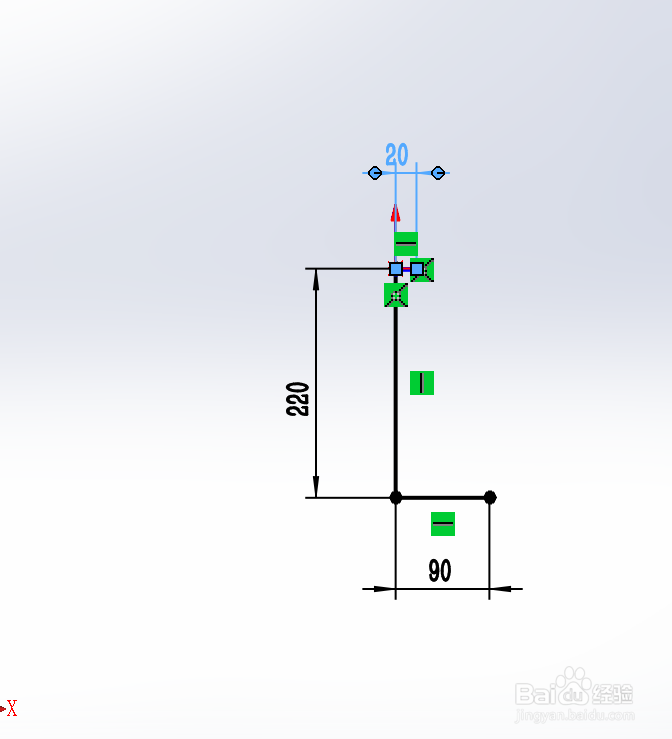

单击“草图”工具栏上的 直线。 从原点绘制一条竖直线，并绘制如下所示的两条水平线。

单击草图工具栏上的智能尺寸。 如图所示标注草图的尺寸。

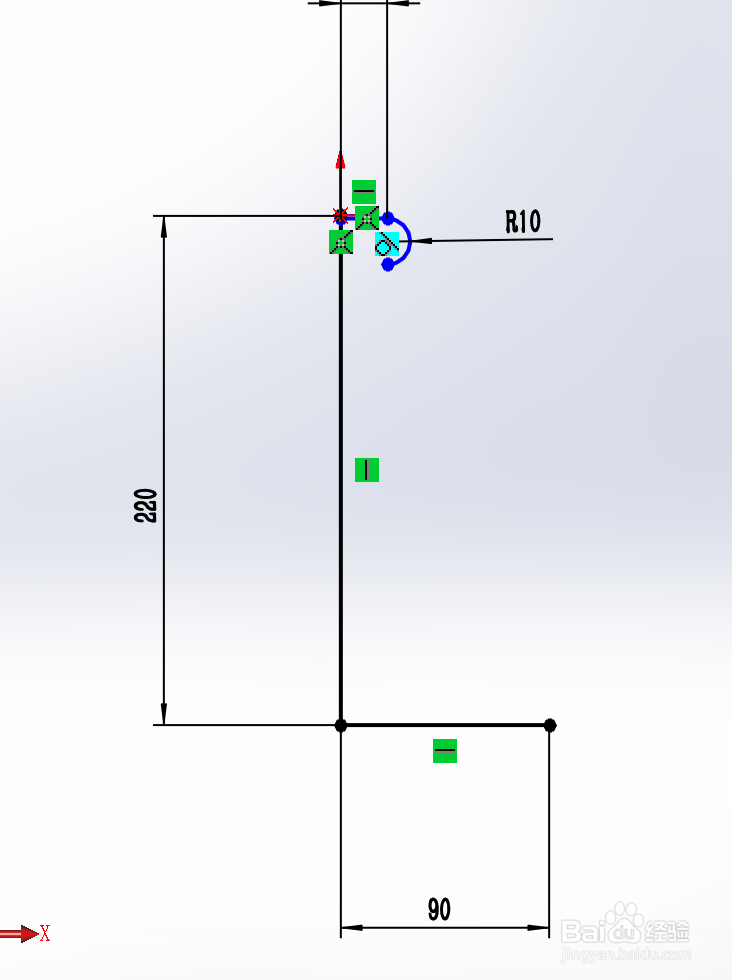

2、单击切线弧（草图工具栏）。

单击顶部水平直线的终点，然后将指针右移，接着下移。

当半径约为 10mm (R=10) 且竖直推断指针可见时，再次单击。

单击草图工具栏上的智能尺寸 并将圆弧半径标注为10。

3、单击“草图”工具栏上的 直线。

以弧下方的端点为起点向下绘制约 150mm 长的竖直线。

单击“草图”工具栏上的 3 点圆弧。

绘制圆弧并使弧的中心点和端点与直线重合。 （</Z1>注意观察 </Z2> 指针</Z3>。）</Z4> 使用以下测量单位：

长度约 40mm (L=40)

角度大约 180° (A=180)

半径约 20mm (R=20)

在单击以结束圆弧后，在 PropertyManager 的参数部分中设定角度为 参数。

单击草图工具栏上的 智能尺寸，并将圆弧半径标注为20。

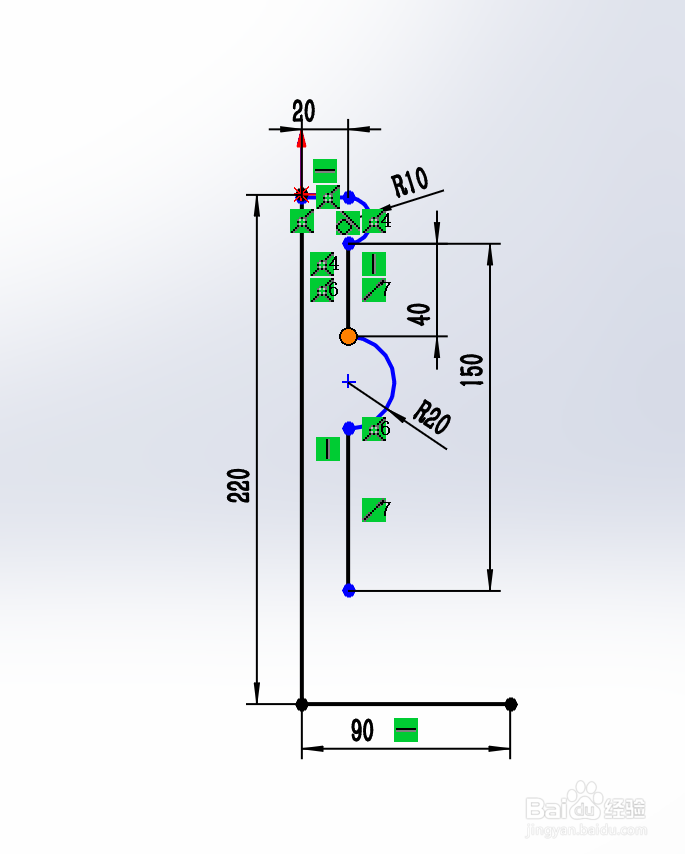

单击“草图”工具栏上的剪裁实体。

在 PropertyManager 中的 选项 下单击 剪裁到最近端。

单击高亮显示的线段将之删除。

右键单击图形区域，然后选择 智能尺寸。 标注上部垂直线的尺寸为40，如图所示。

4、在“标准”工具栏上单击选择，然后按住 Ctrl 选择下端圆弧每条边上的竖直线。

在 PropertyManager 中的 添加几何关系 下单击 相等，然后单击 确定。

相等 几何关系可确保两条竖直线保持相等长度。

在“草图”工具栏上单击切线弧，然后单击下端竖直线的端点。

将指针往下移动以生成一角度为 90 度，半径为大约 60mm 的圆弧。单击以放置圆弧。

绘制另一切线弧。移动指针，直到圆弧的端点与底部水平线的端点重合，如图所示。

单击视图 > 隐藏/显示 > 草图几何关系在图形区域中隐藏草图几何关系。

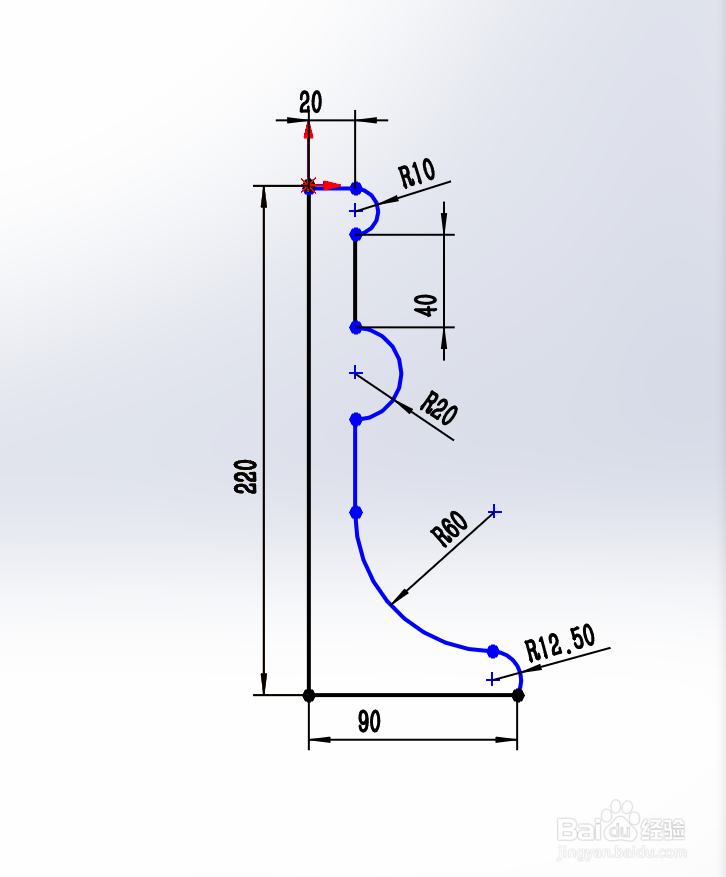

如图所示为草图其它部分标注尺寸。

完成尺寸标注时，草图完全定义（所有直线和端点为黑色）。

5、单击“草图”工具栏上的退出草图。

旋转 PropertyManager 随即出现。

在草图中选择长竖直线作为 旋转轴。

在方向 1 下：

在旋转类型中选择给定深度。

将 方向1 角度 设置为360。

单击对号 。

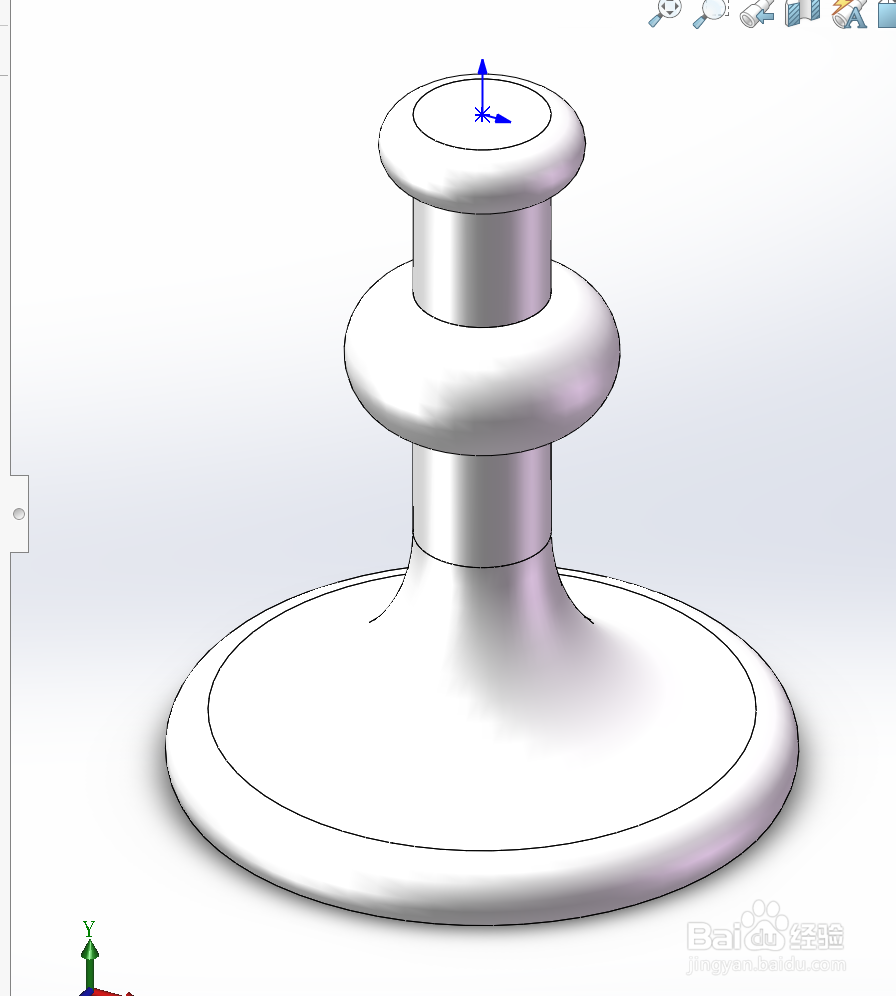

旋转特征生成。
