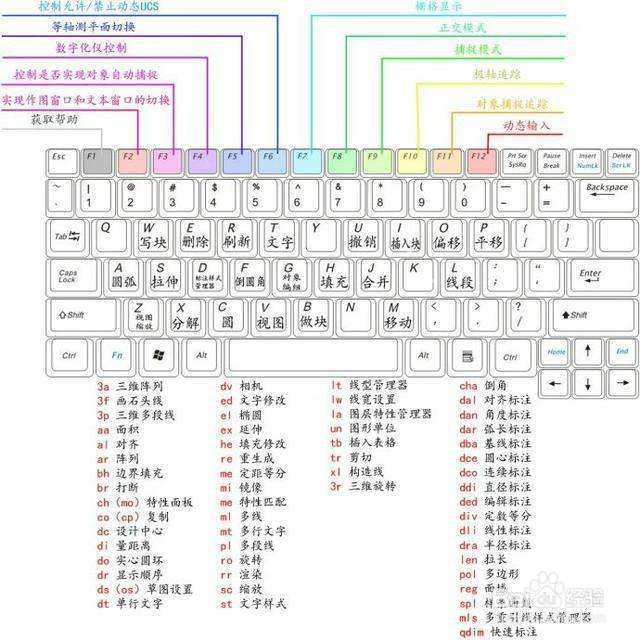

查找50个常用CAD技巧，助你不崩不卡不熬夜？

1、文字镜像如何设置转动与不转动



在镜像前，输入MIRRTEXT指令



输入新值0 代表不转动;输入新值1代表转动



MIRRTEXT指令完成后，输入MI镜像指令就OK了

2、CAD的版本转换



CAD高版本可以打开所有低版本的图纸



CAD低版本不可以打开高版本的图纸



高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本



将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。

3、CAD默认保存文件为低版本



在绘图界面输入OP



点击打开和保存选项卡



在文件保存-另存为处选择低版本就可以了

4、多段线的合并方法



输入PE指令



选择需合并的一条线，输入Y,再接着输入J



选择所有需要合并的线条，就可以了

5、5.填充无效时的解决办法



有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。



解决方法:OP----显示---应用实体填充(打上勾)

6、加选无效时的解决办法





正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。解决方法:



OP(选项)---选择---SHIFT键添加到选择集(把勾去掉)



用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。

7、7. CAD命令三键还原



如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办?



解决方法: OP选项-----配置-----重置



但恢复后，有些选项还需要一些调整，例如十字光标的大小等~

8、8.鼠标中键不好用怎么办呀 ?



正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移(按住)，但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。



解决方法: 这时只需调下系统变量mbuttonpan即可，初始值: 1 当按住并拖动按钮或滑轮时，支持平移操作。

9、9.命令行中的模型，布局不见时的解决办法。



OP----选项------显示----显示布局和模型选项卡(打上勾即可)

10、10. CAD技巧



众所周知，确定键有两个，一个是“回车”另一个则是“空格”，但现在就让我们用右键来代替他们吧。



解决方法:OP选项-----用户系统配置-------绘图区域中使用快捷菜单(打上勾)自定义右键 单击进去------把所有的重复上一个命令打上勾

11、圆形图不圆了怎么办 ?



方法一、这个简单，直接输入指令RE就可以



方法二、OP----显示----将圆或圆弧平滑度调大一点即可。
