CAD中怎么插入参照底图

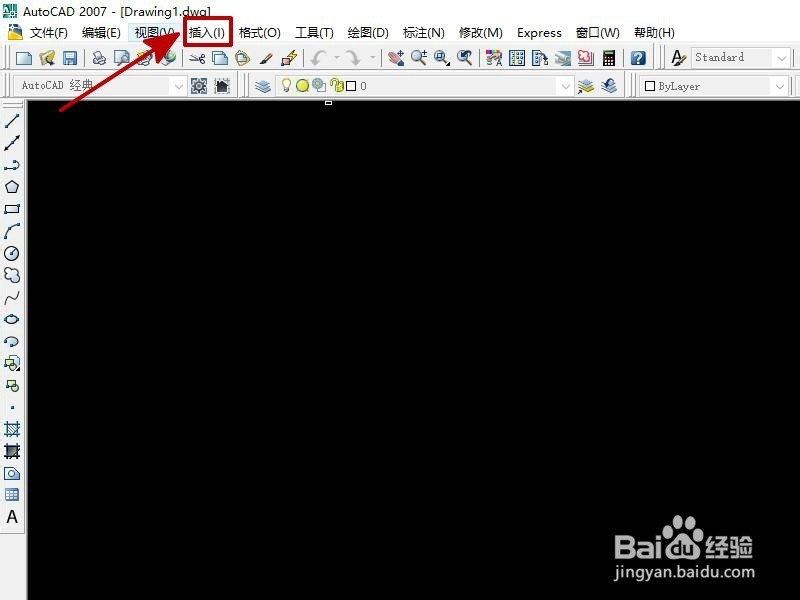

1、首先，打开CAD软件，在功能栏里选择”插入“，如图所示。

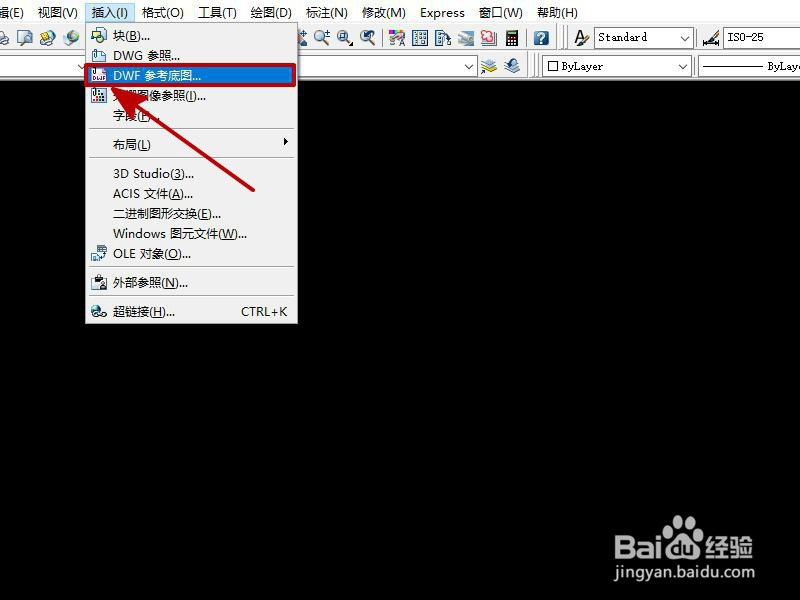

2、在下拉框内选择”DWF参考底图“。

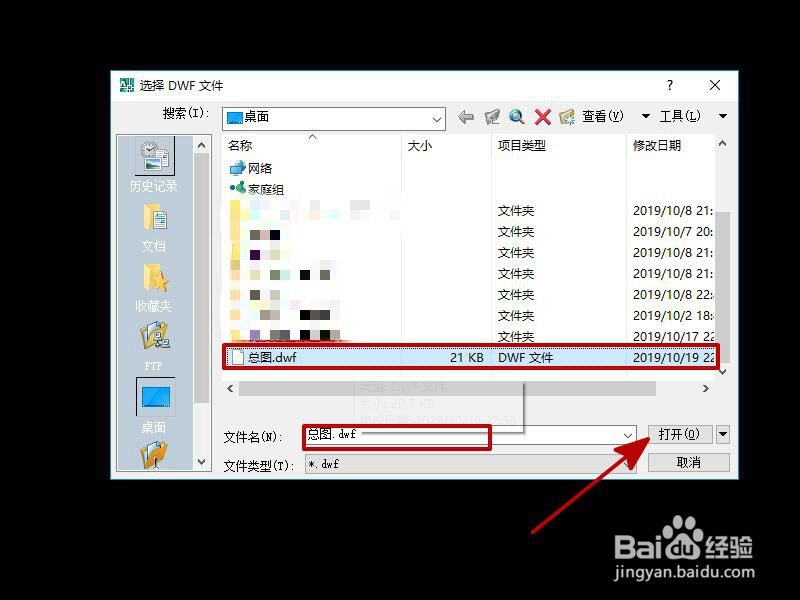

3、通过路径找到你需要插入的参考底图，在文件名里输入底图的名称，然后点击”打开“。

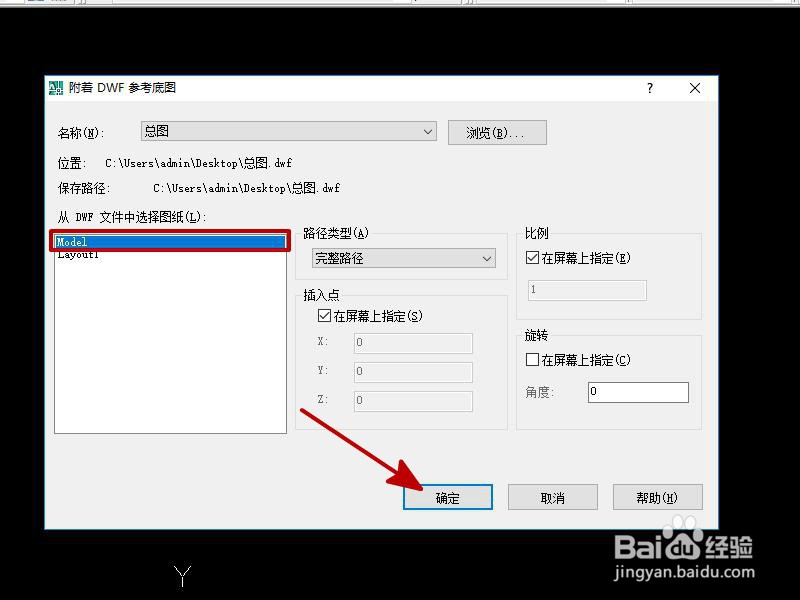

4、在对话框内选择”Model",点击“确定”。

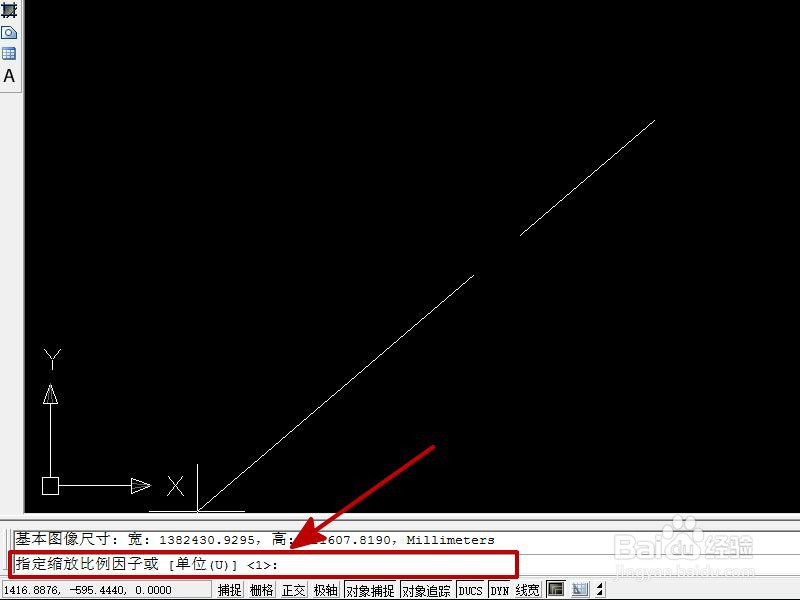

5、回到CAD界面，点击左键，确定插入点，然后在命令栏里输入比例大小，如图所示。

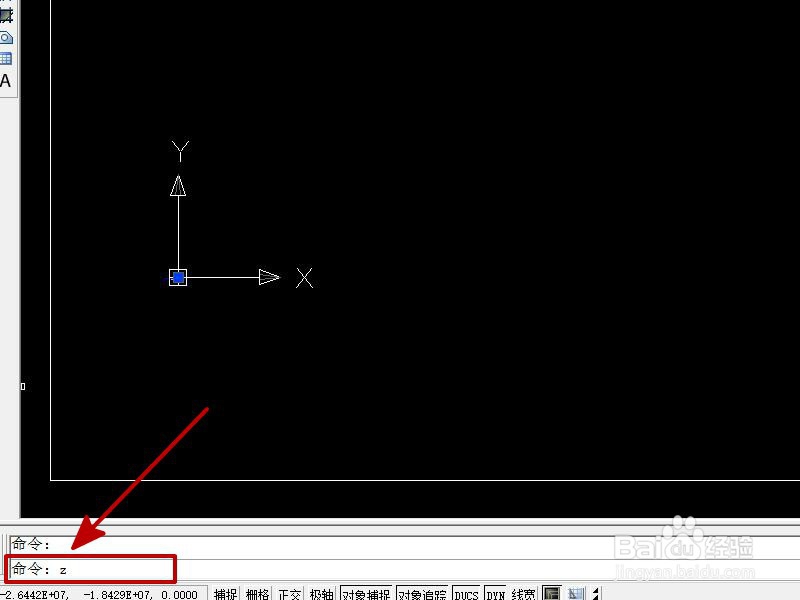

6、然后在命令栏里输入“z", 按空格键，再输入“a", 按空坼黉赞楞格键。这样就能看到你插入的底图了。

7、总结：1、打开CAD软件，在功能栏里选择”插入“。2、在下拉框内选择”DWF参考底图“。3、通过路径找到你需要插入的参考底掬研疔缎图。4、在对话框内选择”Model",点击“确定”。5、点击左键，确定插入点，然后在命令栏里输入比例大小。6、在命令栏里输入“z", 按空格键，再输入“a", 按空格键。
