井盖监测系统

1

1、窨井监测RTU: DATA-6218（电池供电、IP68防水型RTU）

2、水位检测设备：投入式液位计（也可选用超声波液位计及其他液位计）

3、井盖状态检测设备：行程开关（限位开关）

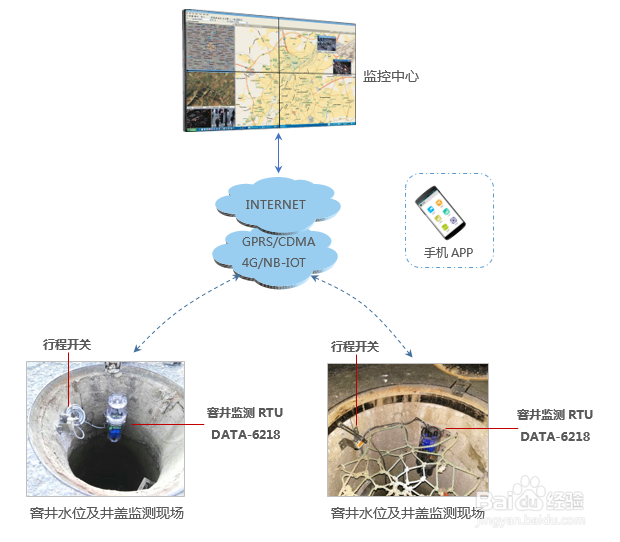

1、 行程开关安装于井盖下方，井盖盖上时刚好触碰到行程开关的触头；当井盖被移动时，行程开关的触头状态发生变化（如由“开”到“闭”），并把这个状态变化信号通过线缆输出给窨井监测RTU。

2、投入式水位计的探头安装于窨井底部并牢牢固定，实时检测窨井内的水位数据，并把数据通过线缆输出给窨井监测RTU。

3、 正常情况下，窨井监测RTU定时（时间间隔可设）将井盖状态和水位数据通过GPRS/CDMA/4G/NB-IoT网络传输给监测中心；当井盖状态发生变化或水位数据超过预设的报警值时，窨井监测RTU则实时向监测中心上报报警信息。

4、中心的排水管网监测系统软件动态显示各窨井的水位数据和井盖状态，提供查询、统计、分析功能，并通过弹窗、提示音、短信等多种形式提示报警信息。

1、 ★ 监测管网重要节点窨井水位，及时发现管网淤积、堵塞现象。

2、 ★ 监测窨井井盖状态，井盖丢失、移位等异常发生时立即报警。

3、★ 及时提供管网运行预警信息，为应急防汛工作提供决策依据。

4、★ 诊断排水管网中的瓶颈管段，为管网改造提供依据。

5、★ 为评估低洼、易涝区域的排水能力提供分析数据。

6、★ 追溯管网运行历史状况，辅助进行事故分析。

1、 ◆ 专业设备

    IP68防水、电池自供电、微功耗运行。

2、 ◆ 多样功能

    可根据具体需求灵活调整功能、增减监测项。

3、◆ 兼容性强

   对下可匹配各类检测仪表、感知设备；

   对上可通过OPC、数据库等形式对接其它应用平台。

4、 ◆ 维护方便

    窨井监测RTU支持远程参数设置、远程设备维护。

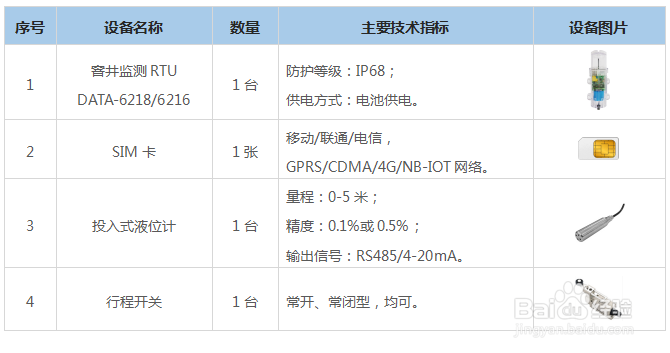

1、监测现场（单个测点）

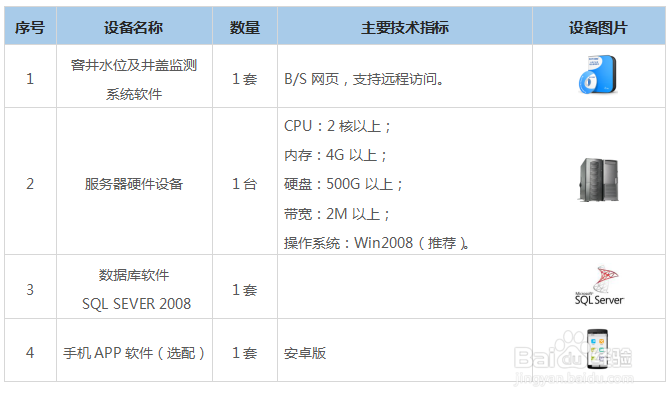

2、监测中心
