SolidWorks如何创建弹簧扣？

1、打开SolidWorks，新建一个零件模型。创建拉伸特征如图所示。创建圆角特征，选中如图所示边线，半径为“5 mm”。

2、创建凸台-拉伸2，如图所示，注意取消选中合并结果。创建圆角2，如图所示。

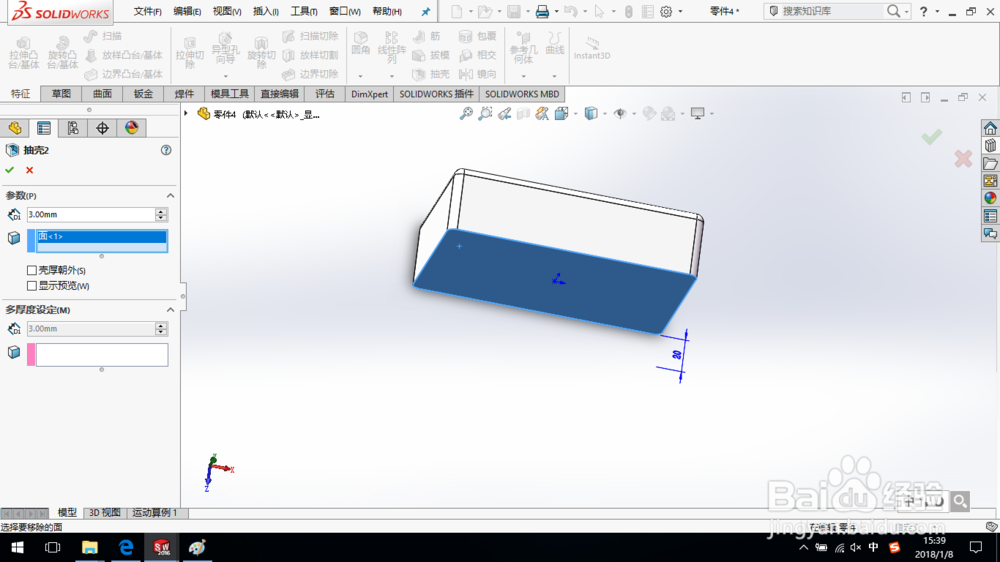

3、创建两个抽壳特征。完成后，隐藏凸台-拉伸2。

4、单击“插入—扣合特征—弹簧扣”命令。

5、依次选择：定位、竖直方向、钩的方向，如图所示。

6、选择配合面，如图所示。

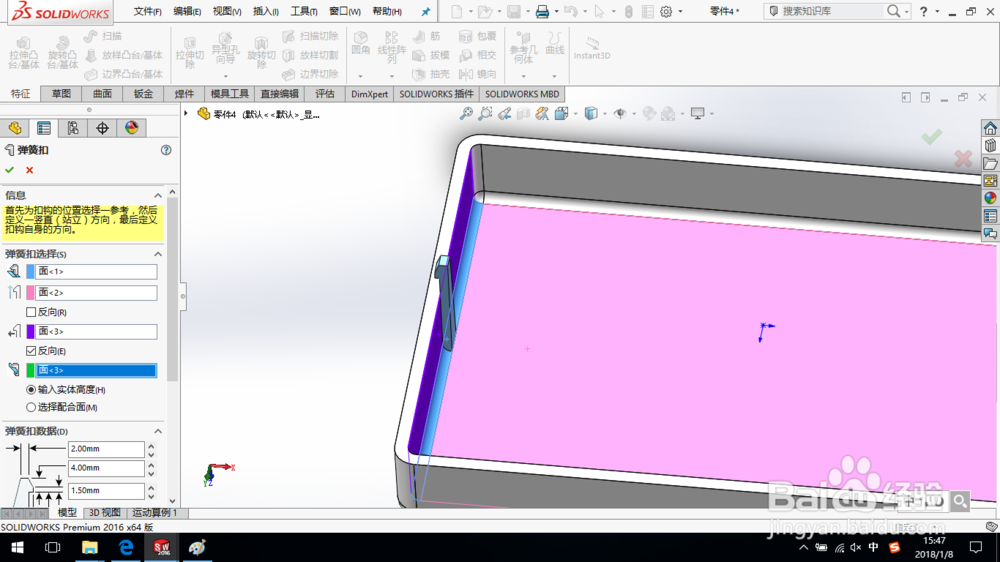

设置弹簧扣的数据。

单击确定，完成弹簧扣的创建。

7、编辑弹簧扣的3D草图，为弹簧扣添加尺寸定位约束。

添加如图所示的尺寸，完成定位。

8、退出草图，至此，弹簧扣创建完成，保存模型。
