proe静态应力分析实例-梁应力变形

1、在TOP面拉伸一个100X100X1000的长方体梁，如图。

1、在上方菜单栏 点击 应用程序-mechanic

2、默认如图，确定

1、点击-材料分配-更多

选择steel

1、点击压力载荷 添加1000Mpa平面压力

2、添加重力载荷

看紫色的箭头是否向下，调整正负号

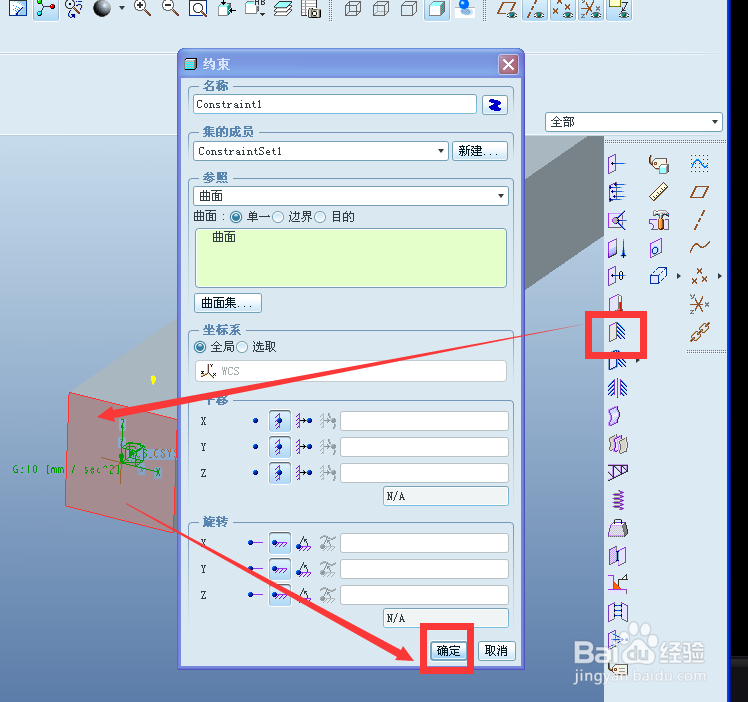

1、选择约束平面

1、菜单栏 分析-mechanic分析/研究

2、新建静态分析

3、按绿旗 开始运行，中间出现提示点是

最后-关闭

1、点3个方块的图标

查看结果

2、默认，在最后的显示选项里，选择需要显示的选项

应力显示的条纹图

3、结果窗口，重新定义窗口显示内容。

显示类型 选择图形

图形纵坐标轴选 应变

点箭头选择需要显示的所在实体的位置

点箭头无反应，是因为你保存的路径含中文，随便在某个盘，新建一英文文件夹下即可。

4、起点如果不对，点切换。再确定

5、保存下，再导出 excel格式，excel文件在工作目录下可以找到
