CAD中检验标注详解

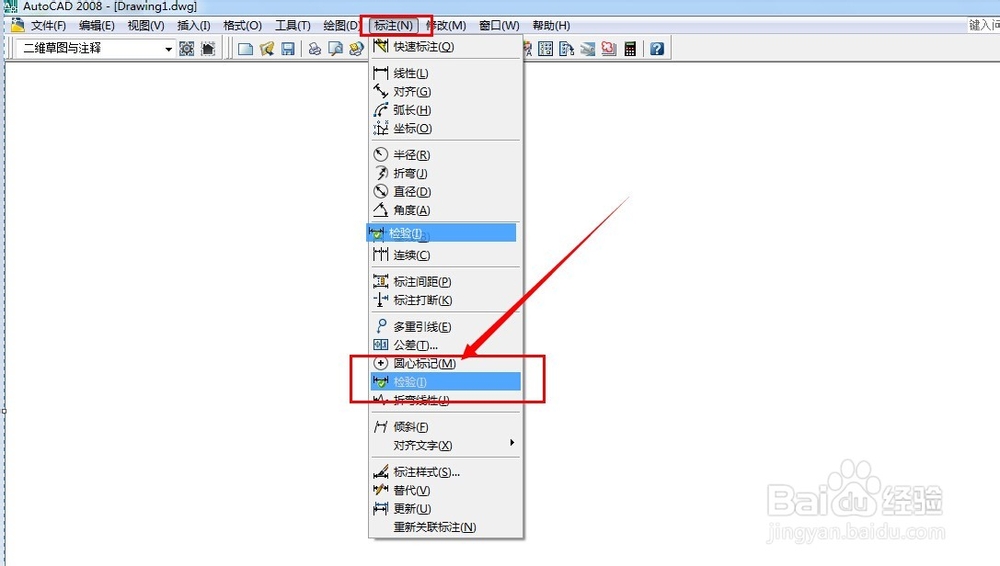

1、 创建检验标注的方式：在菜单中，选取“标注”/“检验”命令；如图所示

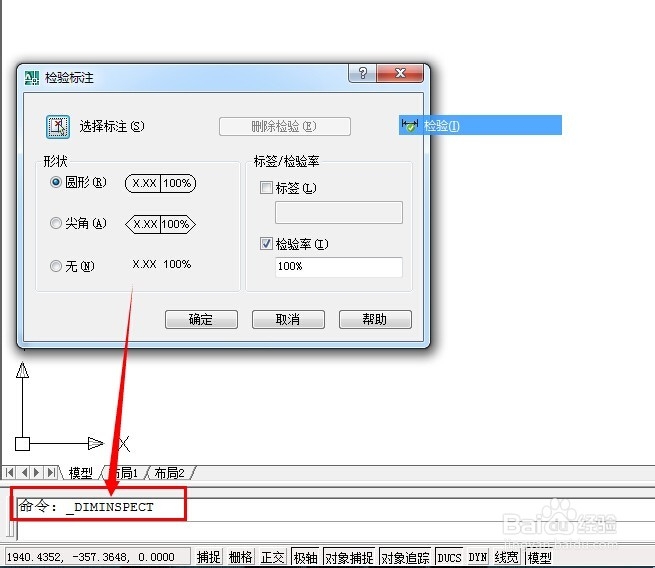

2、 在命令行中输入DIMINSPECT命令，可打开“检验标注”对话框。

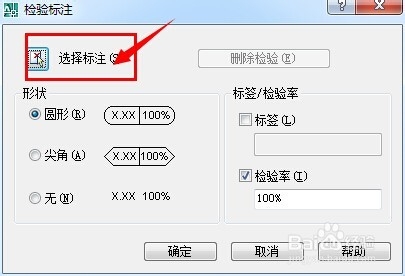

3、“选择标注”：指定应在其中添加或删除检验标注的标注。可以在显示“检验标注”对话框之前或之后选择标注。

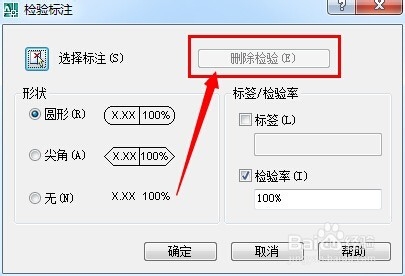

4、“删除检验”：从选定的标注中删除检验标注。

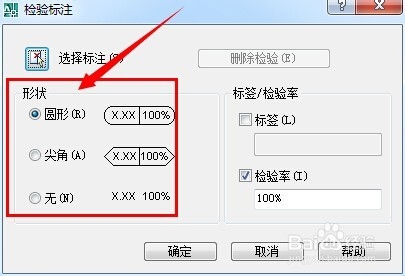

5、“形状”：控制围绕检验标注的标签、标注值和检验率绘制的边框的形状。

6、“标签/检验率”：为检验标画陲奴颁注指定标签文字和检验率。”标签“：打开和关闭标签字段显示。”检验率“：打开和关闭率字段显示。
