CAD软件中图层的设置和具体应用方法

1、上CAD的第一课，应该茧盯璜阝就是了解CAD工程制图的思路和观念。图层这个概念也是我们第一步就需要掌握的，但是在我们日后的工作中，往往都会忽略了这个图层的概念和使用，这个对菀蒯踔观我们CAD的制图习惯是很不好的。因此，本篇教程就来给大家讲解一下CAD中图层的设置和使用方法。

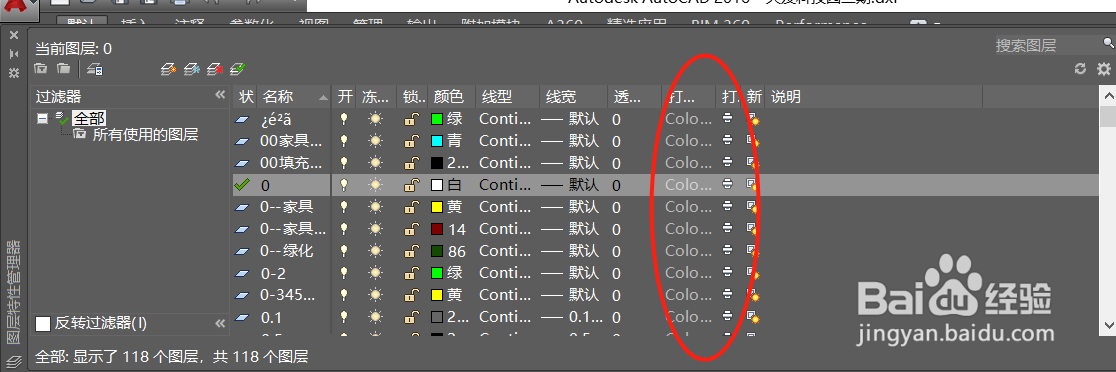

4、那么问题来了，为什么要设置这么多图层呢？我用一个图层然后设置不同的线宽、颜色、线型不就好了吗？首先，菀蒯踔观我们要知道，图层的作用，是区分不同的线显示不同的内容。例如，我装修图中，既有原始工况，又有家具橱柜，还有灯具电路等内容，如果都用一个图层，那么这张图就很乱，根本看不清楚。有了图层，我们可以很好的分类，这条线到底是哪里的线。这对我读图不会产生干扰。如下图，结构线虚线和实线在一起，很乱。

7、如果有时候，我们忘了选择图层，直接画了，不是这个图层的线段或者图案。我们可以通过选中这些线，然后将这些线段，设置到相应的图贫脊雪赙层就可以。方法为先选中需要改变图层的多条线段。然后“双击”线段，弹出对话框，看一下，是否为同一个图层，然后按下，“匹配图层”选项，即可。

8、以上就是CAD软件中关于图层的使用和应用方法。
