制作洋气的省电吊灯

1、上面材料图

原理介绍

当把发光二极管粘结到有机玻璃上时，由于二极管的环氧树脂封装和有机玻璃材料的折射率相近，大部分光线会进入有机玻璃。

这个时候如果玻璃表面是平整的抛光面，光线就会在玻璃和空气的交界面发生全反射，看起来玻璃板的边缘发光，但是中间的平整面上没有光线射出。

如果玻璃板的表面不平整，而是故意刻划出很多划痕的话，在划痕处全反射会失效，复杂的表面将内部的光线散射到四面八方，于是我们就能看到夜空中悬浮着的发光划痕。

更进一步，可以利用这些划痕组成悬浮在空中的图案和文字。

2、加工有机玻璃板

首先要把有机玻璃板切割成大小合适的方块，我的玻璃板在淘宝上购买时已经和店家谈好切割的尺寸，所以就不用自己动手。

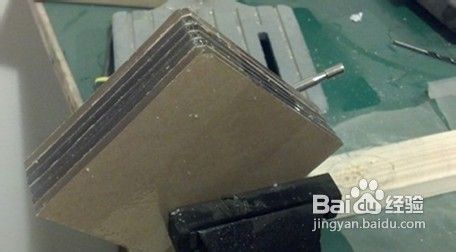

之后把玻璃板叠起来夹在台钳上，先磨平一个角，作为之后的打孔工作面。

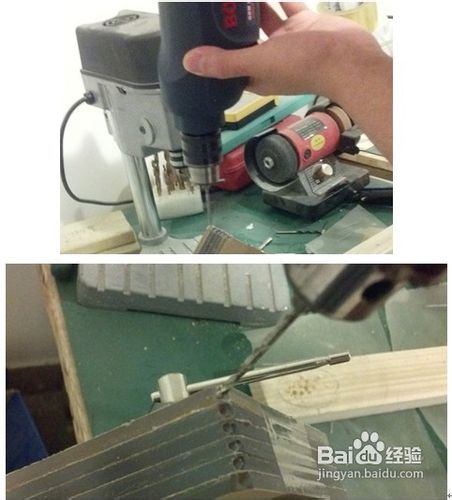

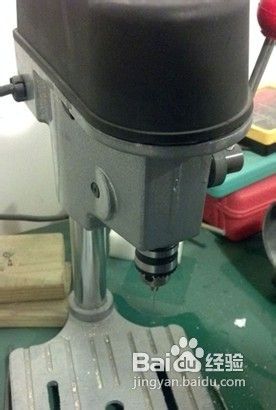

然后拿出电钻，用细钻头定位，之后沿对角线向下钻一个略大于3mm的孔，长度以恰好插入发光二极管为准。

注意有机玻璃受热会融化，所以不要用磨头打孔，会产生难看的“熔岩坑”。

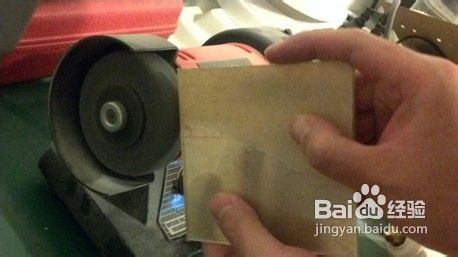

撕掉有机玻璃板上面的保护纸，在砂光机上打磨均匀边缘，这样会得到磨砂的侧面，通电后显现出均匀的边缘。

也可以用抛光水（一种有机溶剂）将玻璃板的边缘抛光。

3、雕刻有机玻璃板

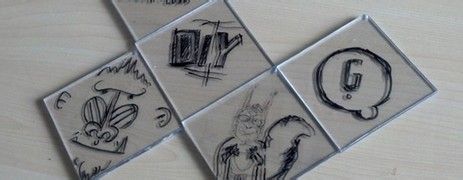

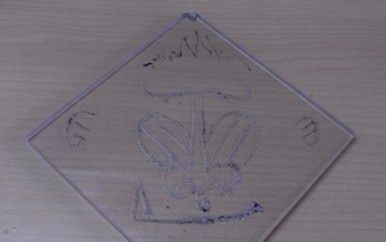

首先要在玻璃板上画出图样，供雕刻时下笔。用的笔是不会留下划痕，并且容易在之后擦掉的黑色记号笔。

画完以后把玻璃板翻过来，在反面对着图样用电磨“描摹“。设计图样的时候以简明的粗线条为佳，雕刻时尽量一气呵成。

第一次雕刻的时候在正面动工，结果雕刻时表面的有机玻璃稍稍熔化，记号笔的颜色就嵌在玻璃板的表面去不掉了

刻完图样后用酒精擦去记号笔迹，然后冲洗擦净表面。

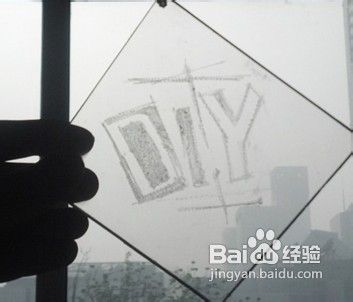

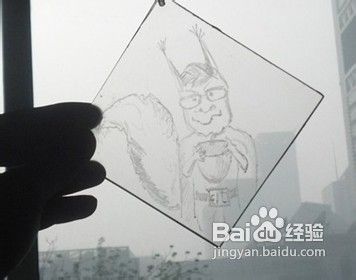

这时候可以对着光线检查一下刻上去的半透明乳白色图案。

雕刻时还要注意保护玻璃板的平滑表面，布满划痕的话之后的效果就不好了。

4、连接发光二极管

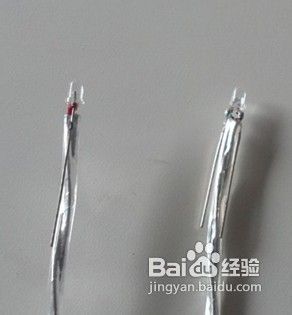

将电话线截成长度合适的小段（大约20~40cm），剥去透明外层和铝箔屏蔽层，露出芯线。剥线，在二极管的引线根部缠紧，然后上电烙铁焊结实。注意焊接的时间不要太长，散热不好很容易损坏二极管。

焊接完成以后通电测试二极管还“健在”，然后剪去多余的引脚，整理一下焊点，最后在焊接处滴上一滴调好的透明环氧胶，既能保护焊点不外露，也能承担吊坠的重量防止焊点脱落。

等待环氧胶固化。没干的时候贸然拿起粘到手指或者别的东西是很不舒服的。

选用这种线材的唯一原因就是它的透明外观比较漂亮，但是事后发现一个缺点，电话线的线径略粗，吊挂起来以后比较“死板”而没有随风飘动的效果。如果你打算做风铃的话，建议考虑一些比较纤细柔韧的导线，比如布质的耳机线之类。

最后，在带线的发光二极管上做点标记，避免难以分清不同颜色的透明LED。

5、粘结发光二极管和有机玻璃板

如果钻孔时没有什么问题的话，现在的发光二极管应该刚好能够插进有机玻璃板上钻的小孔。

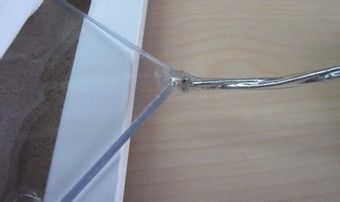

调少许透明环氧胶或者无影胶，先往孔中点一些胶，注意不要产生气泡。然后在胶固化前插进带导线的相应颜色发光二极管，操作顺利的话，这时候应该几乎看不出二极管和玻璃之间的界面。

这一次的胶固化以后，在粘结处周边再涂一圈胶加固，使电话线的透明外皮通过胶层和有机玻璃板直接连接起来。

6、制作挂架

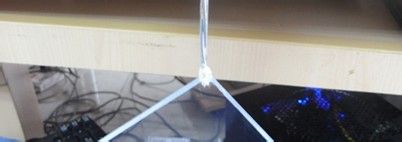

上一步完成之后应该有了好几个带有导线和LED的有机玻璃板，已经可以把它们吊起来通电看看效果了。

但是从美观起见，还是需要一个挂架并且把电池盒和电阻隐藏在里面。

挂架的设计没有限制，可以自行寻找合适的物品，并设计吊饰上连线的长度和悬挂的位置。

找了一个相框，打算把四块有机玻璃板分别吊在相框的四个角上。原本计划在相框中心再挂一块，但是很不幸这块在雕刻时报销了。

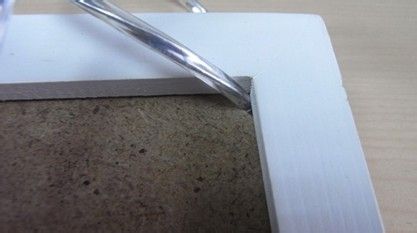

相框的边框是木制，衬板是纸芯板，所以我用钢丝钳剪掉了衬板的四个角，露出的空隙刚好能够穿过电话线。

将电话线分别穿过空隙，调整长度，然后在穿线处上胶粘紧固定。

7、线路的连接

电路部分很简单，按照不同光色发光二极管的参数调整限流电阻，让它们在10~15ma的电流下工作就行。

4.5V电源下，蓝色/绿色/白色系建议用150欧左右，红色系用300欧左右的电阻限流。

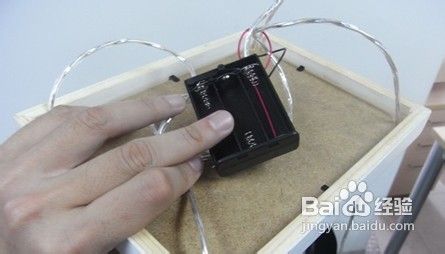

最后把电线，限流电阻和电池盒用胶带粘在相框顶部。

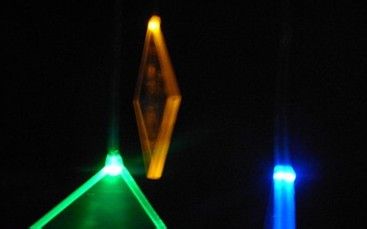

8、现在可以把相框吊起来通电试试。顺利的话发光二极管应该发出不同颜色的亮光，在暗处能看到玻璃板上刻上的图形同样发光
