UG10.0如何建模六边魔方

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0如何建模六边魔方

2、如下图所示，

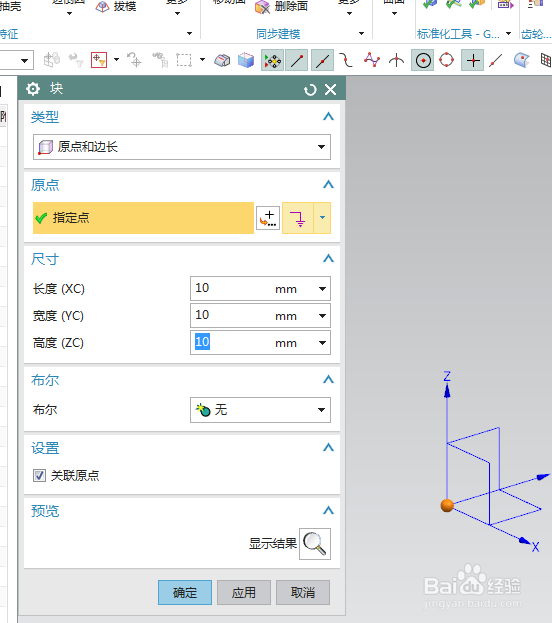

执行【菜单——插入——设计特征——长方体】，

指定点：坐标原点，设置尺寸：10x10x10，

点击确定，

3、如下图所示，

执行【编辑——移动对象】，

选中长方体，指定矢量Y轴，设置距离10，勾选复制原先的，

设置非关联副本数2，

点击应用。

4、如下所示，

选中三个长方体，

指定矢量X轴，

点击应用。

5、如下图所示，

选中所有的长方体，

指定矢量Z轴，

点击确定。

6、如下图所示，

点击“ctrl+j”，软件弹出“类选择”对话框，

在选择器中选中“面”，

然后选择这个大正方体的上表面（六个小平面），

点击确定，

7、如下图所示，

转到“编辑对象显示”对话框，

指定颜色“白色”，

点击应用。

8、如下图所示，

点击“类选项”，然后重复操作，

给这个大正方体的六个面全部都选择一种颜色，

9、如下图所示，

隐藏基准坐标系，

然后这个魔方就建模完成。
