CDR教程：如何让平面的图形透视在立体面上

1、比如现在有一个透视的立方体及图形标志。如图

2、现在要让图形标志透视在立体的透视的面上，应该怎么做呢？比如：把标志放在小端面上！如果直接把图形放在小端面上，一看就是不对的——透视效果不是这样的。如图

3、那么怎么让图形标志与端面的透视一致呢？首额鹿赤柝画一个大致与端面的比例大小一致的图形——因这个端是矩形所以就画一个矩形。别看这个小动作，这个一步很关键哦。如图

4、把图形标志与矩形居中对齐，并对矩形与图形群组在一起。（这个前面的章节有介绍过就不再介绍了）如图

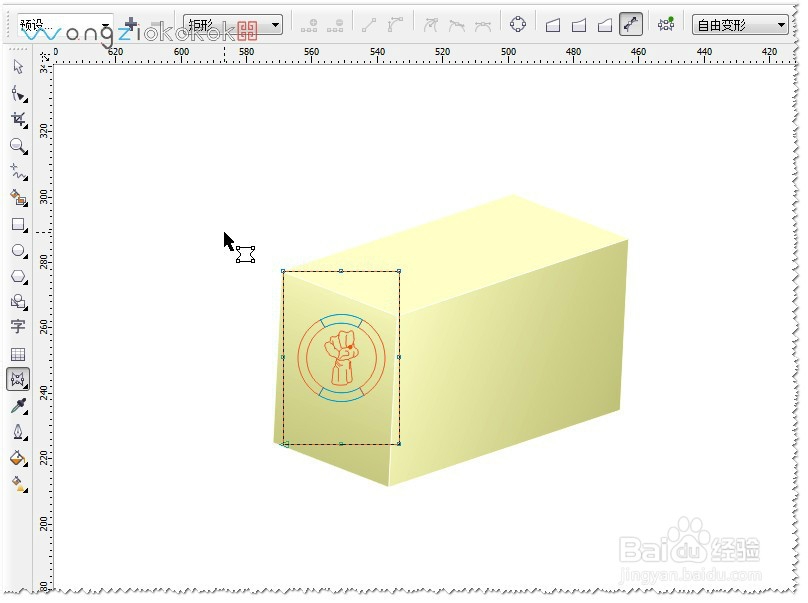

5、选择套封工具选中图形（刚才群组好的图形）如图

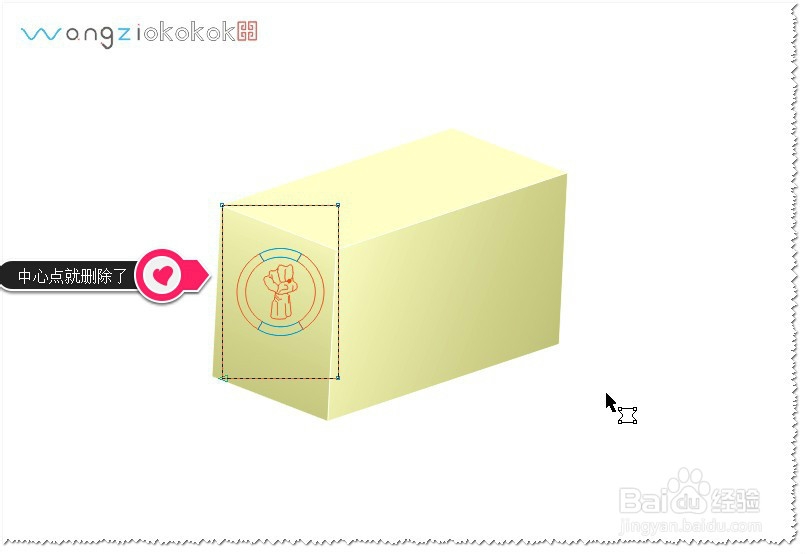

6、框选每个封套边框上的中心点，然后按DEL键删除。（4个中心点删除了）如图

7、选择套封工具选中图形，一般删除了中心点后为曲线模式的；所以要让曲线转为直线——选择转曲线为直线工具。如图

8、再要调节封套透视前，先反贴齐对象打开:在菜单栏——视图——贴齐对象（或按ALT+Z打开）如图

9、打开对象这样就可以很好捕捉对象中的各个点了。如图

10、把封套图形4个点都调节到，矩形的小端面上的4个点上——这样透视就完成了。如图

11、再把原来的矩形框删除或隐藏（不填充边框色）如图

12、简单制作的立体透视效果图。如图
