ANSYS中作两圆的公切线

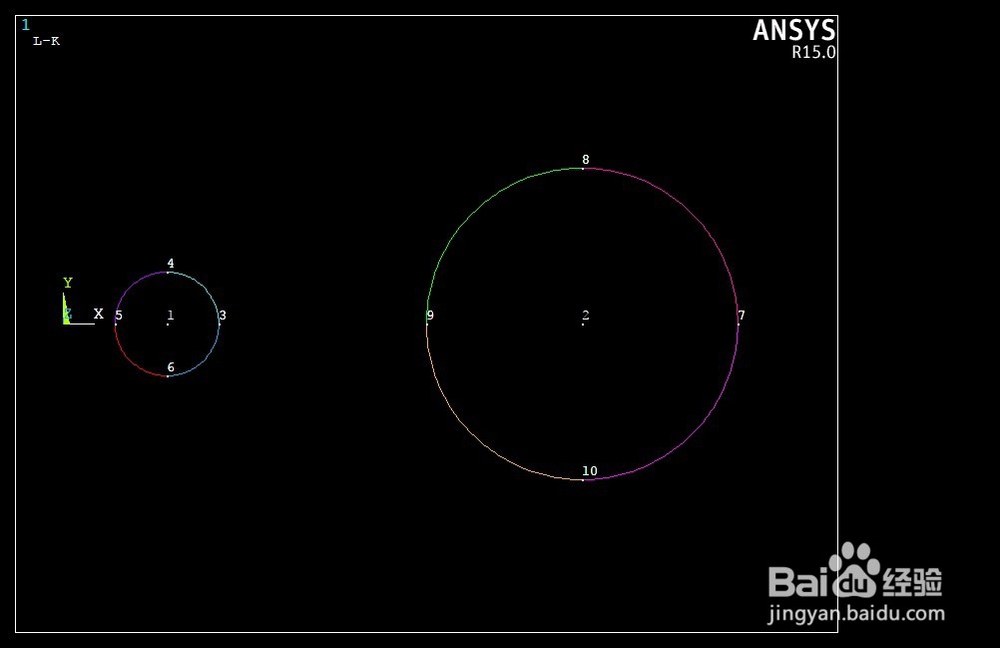

1、有直径不相等的两圆：圆1：以点1为圆心，半径R1；圆2：以点2为圆心，半径为R2；且R2>R1。问题：如何作圆1、圆2的公切线？

2、以点2为圆心，以R2-R1为半径作圆3Preprocessor>Modeling>Create>Lines>Arcs>Full Circle

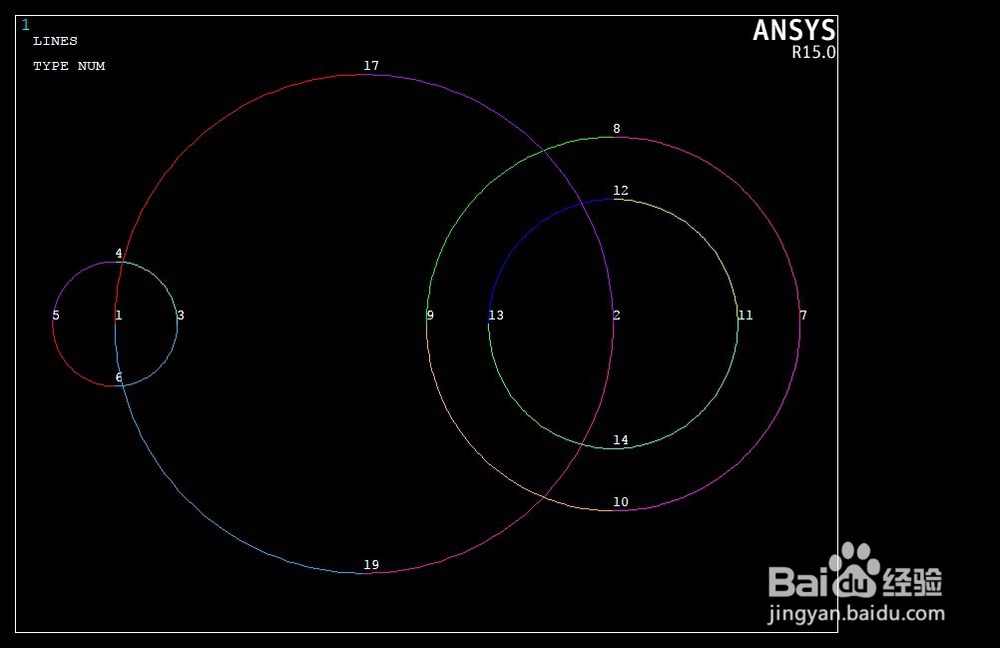

3、以点1、点2的连线为直径作圆4Preprocessor>Modeling>Create>Lines>Arcs>Full Circle

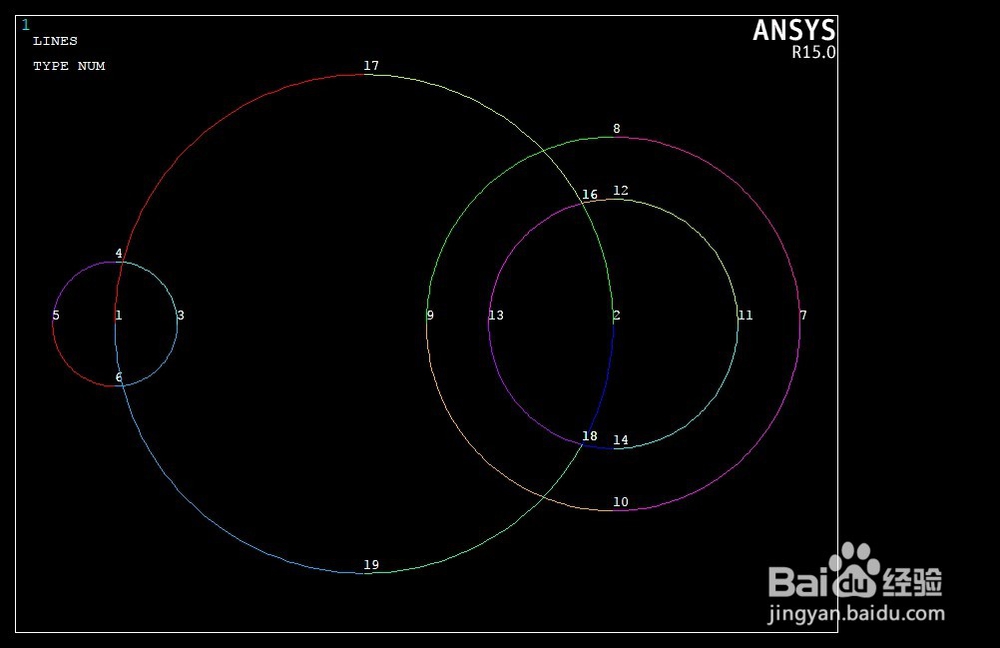

4、新作圆3、圆4相交于两点，确定这两稍僚敉视个交点，点16、18Preprocessor>Modeling>Operate>Booleans>Partition>lines

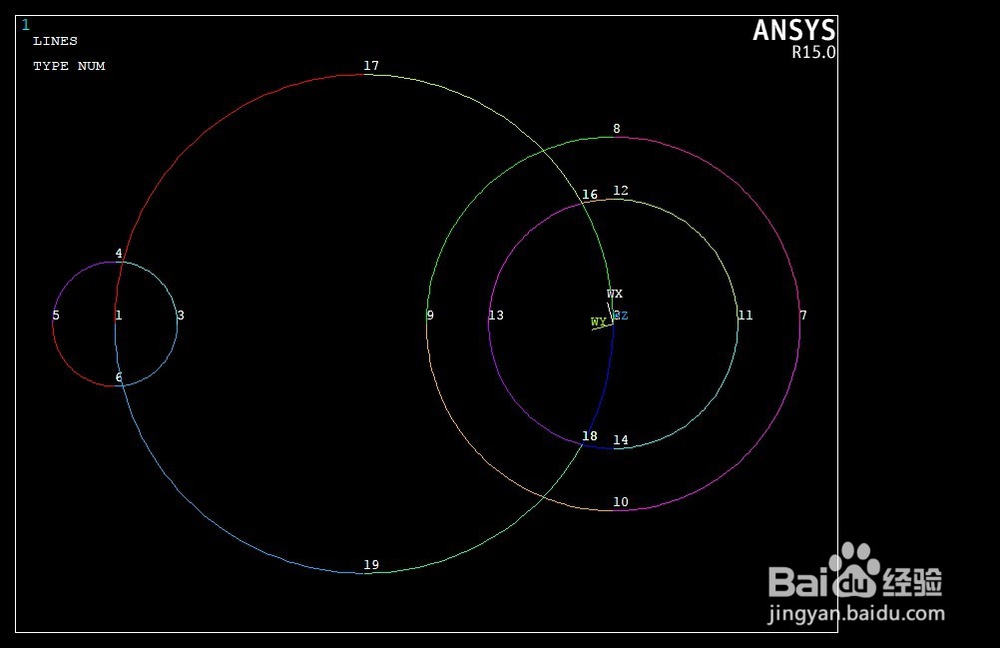

5、以点2为原点，点2、点16的连线为WX轴，当前平面为WX-WY平面的工作平面WorkPlane>Align WP with>Keypoints +

6、把该工作平面绕WX轴旋转90度WorkPlane>Offset WP by Increments

7、确定当前工作平面与圆2的交点：点20，该点即为公切线在圆2上的一个切点Preprocessor>Modelin爿讥旌护g>Operate>Booleans>Divide>Line by WorkPlane

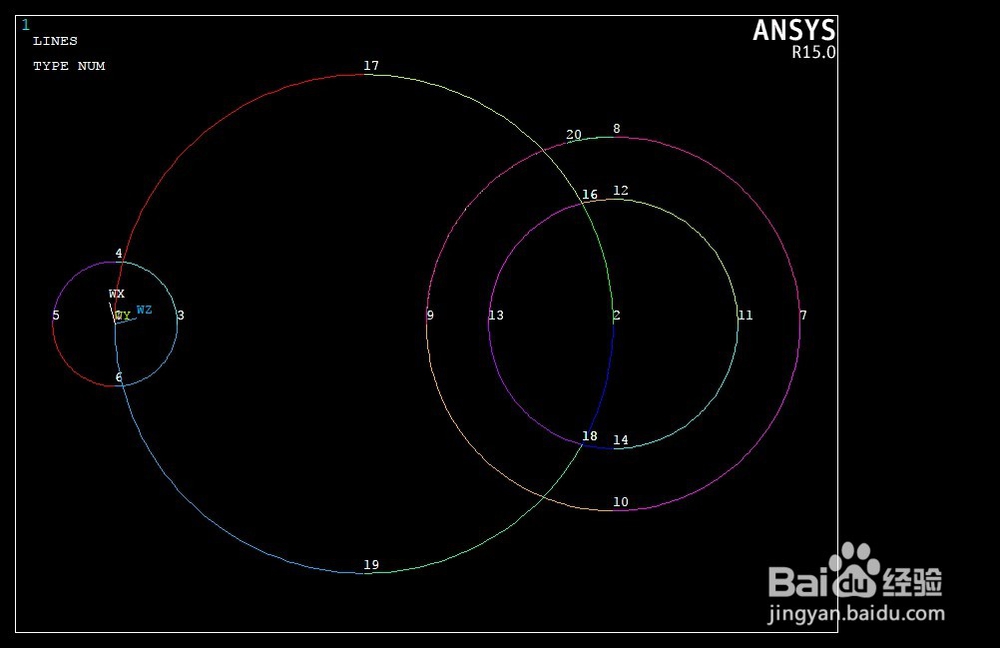

8、把当前工作平面平移到点1WorkPlane>Offset WP to>KeyPoints

9、确定当前工作平面与圆1的一个交点：点21，即为公切线在圆1上的一个切点Preprocessor>Modelin爿讥旌护g>Operate>Booleans>Divide>Line by WorkPlane

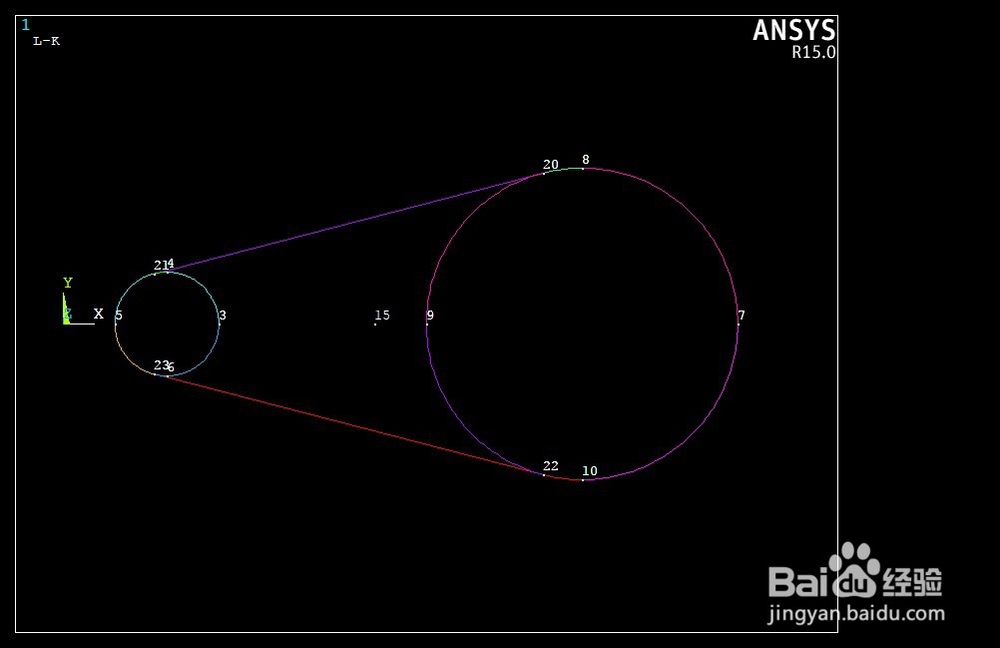

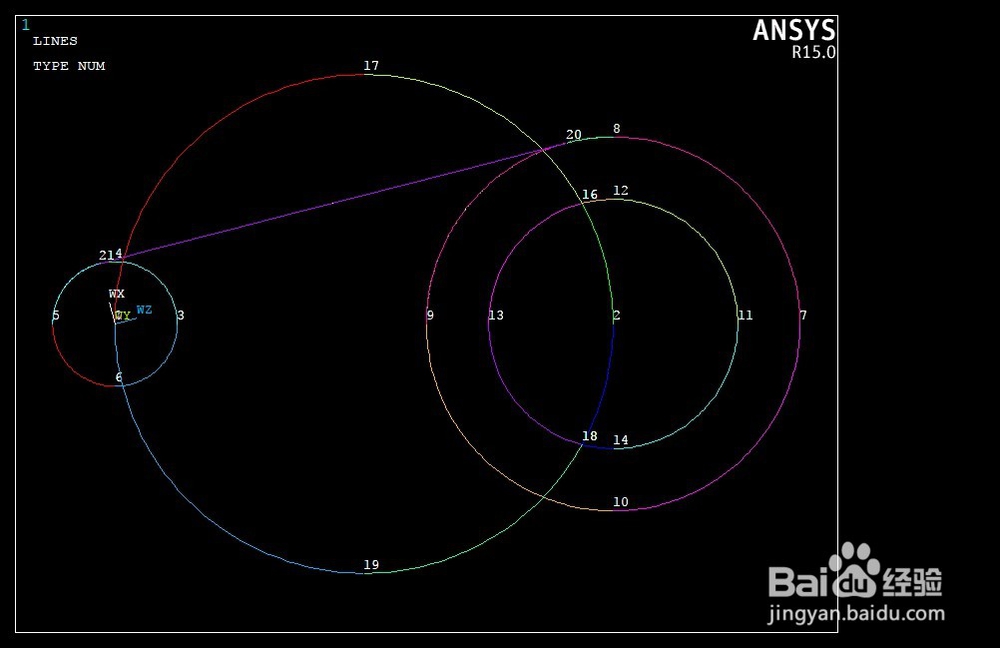

10、连接点20、点21即为圆1、圆2的一条公切线Preprocessor>Modeling>Create>Lines>Lines>Straight Line

11、重复步骤5-10，即可作圆1、圆2的另一条公切线

12、删除作图过程中的辅助线Preprocessor>Modeling>Delete>Line and Below
