如何快速对弱电图纸中的设备进行标识

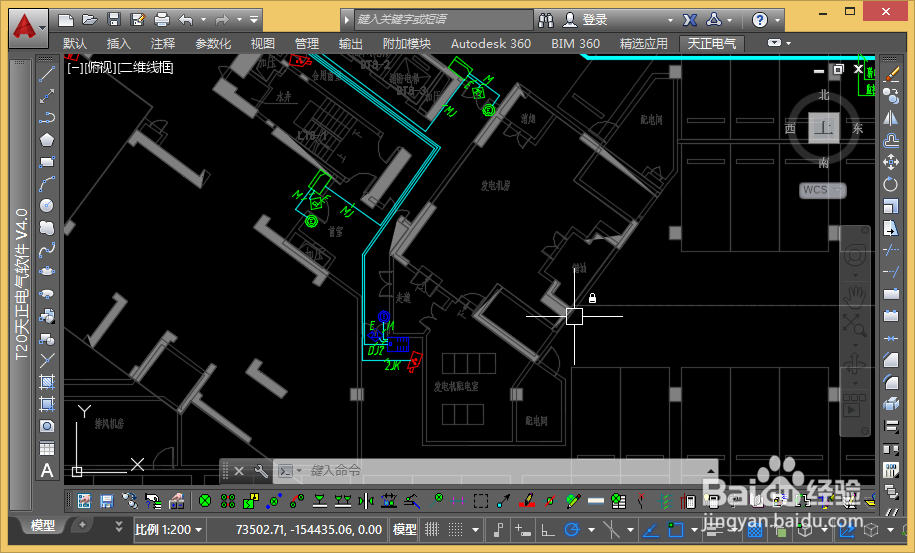

1、首先打开要进行标识的图纸，如下图：

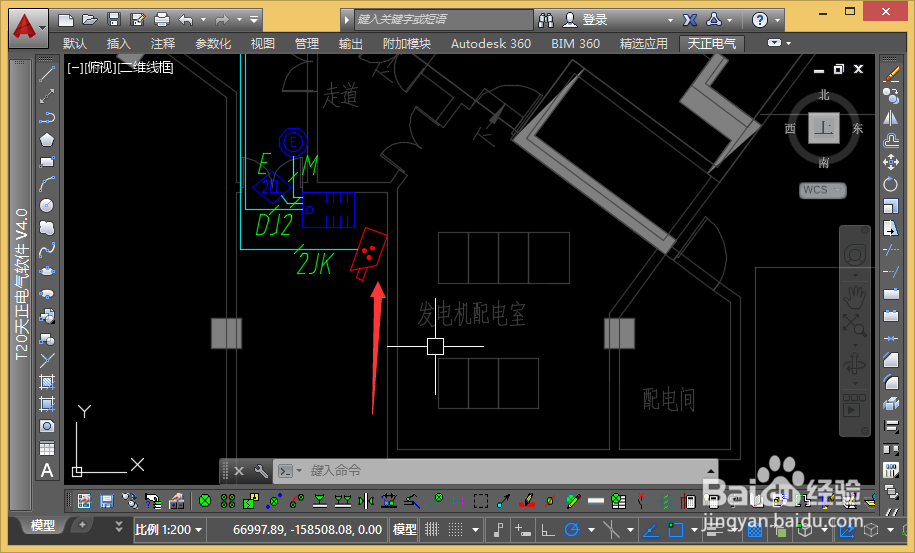

2、比如要标注摄像机，如下图：

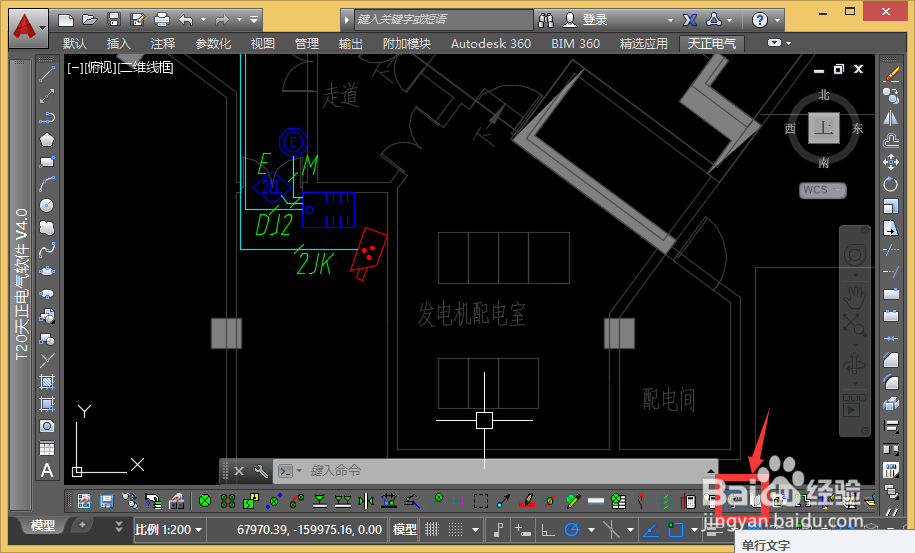

3、选择【快速工具栏】中的【字】按钮，如下图：

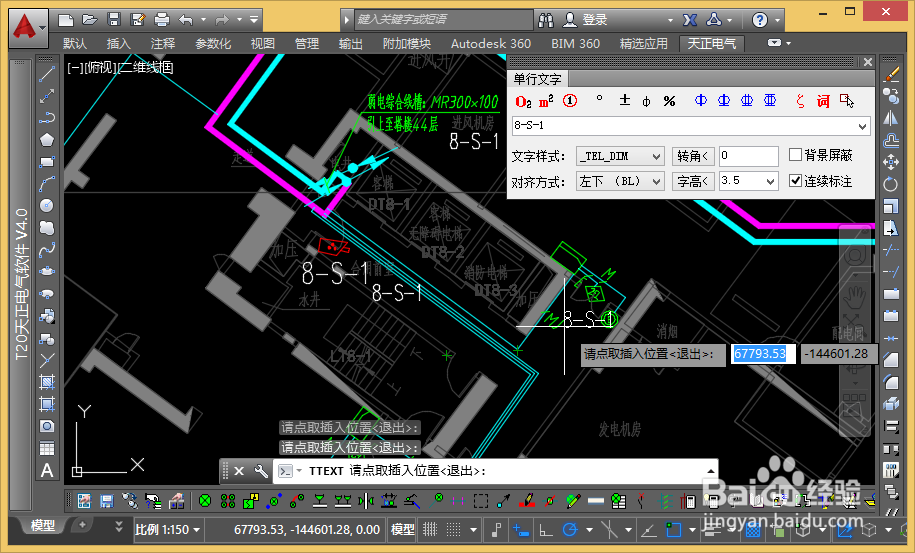

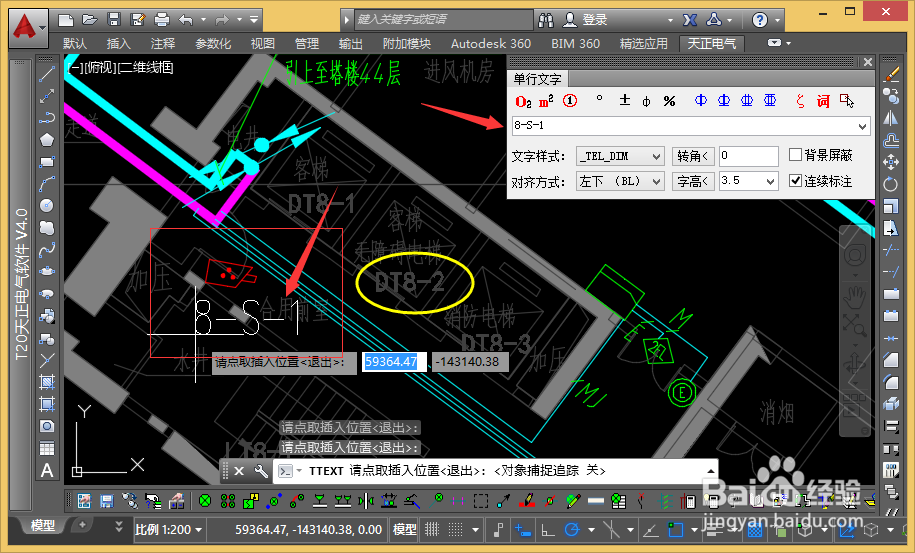

4、从图纸中可以看到底图上的8DT颍骈城茇-1，实际意思是8栋的1号电梯，我们要标注的摄像机也可以以此编号，如8栋的1号摄像机【8-S-1】，像旁边的门禁可以表示为【8-M-1】，如下图：

5、一般来讲底图上的标识文字是根据出图比例来设置的大小，我们所输入的文字不能小于底图上的文字，否则就会有看不清楚的问题，如下图：

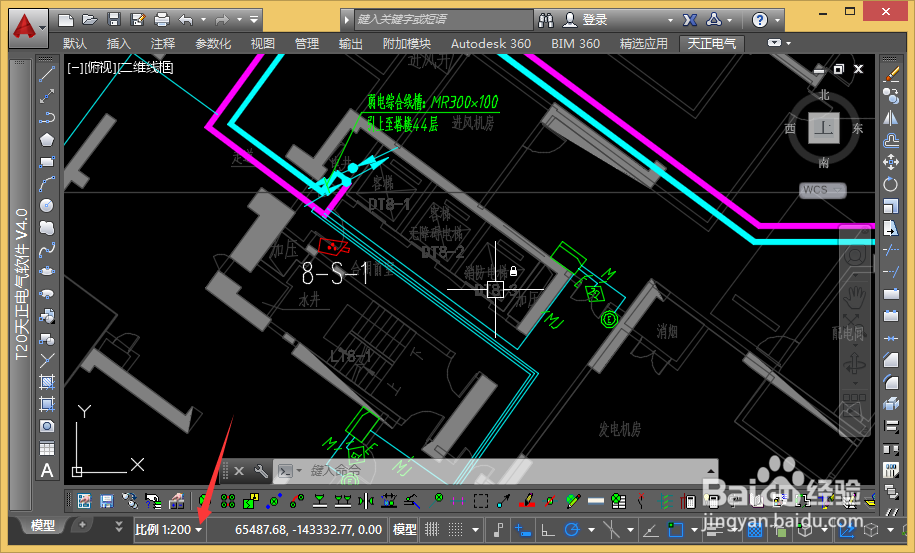

6、天正里面有个比较人性的设置，就是文字可以根据比例自动调整大小，如下图：

7、大的文字是1:200的，小的文字是1:150的，因为比例越小，证明图纸的图幅越 接近实际尺寸，这样所需要设置的文字就越小。弱电系统拎枋辏话都是在建筑图纸上制作图纸，只要输入的文字不小于建筑图纸中的文字，图幅按照建筑底图中的比例来打印，肯定不存在文字看不清楚的问题

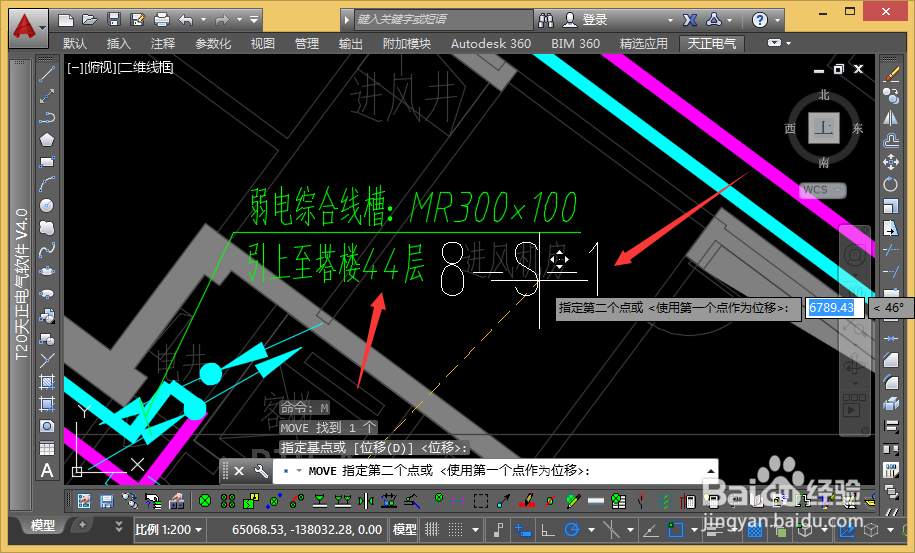

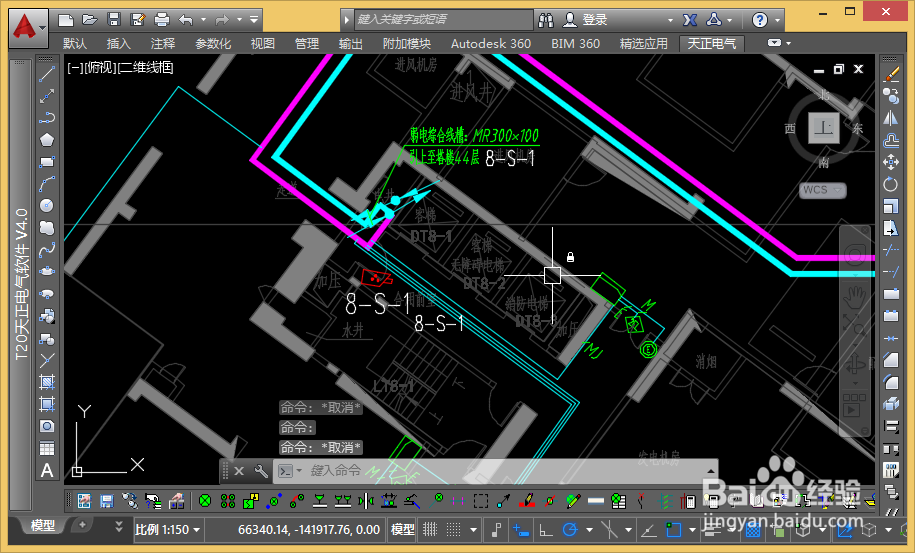

8、把1:150的文字跟原建筑图纸中的文字放在一起对比下就比较明显了，我个人喜欢后期加的标注大一些，这样可以醒目些，看个人喜好了，也可以跟原建筑图纸的文字大小一致，如下图：

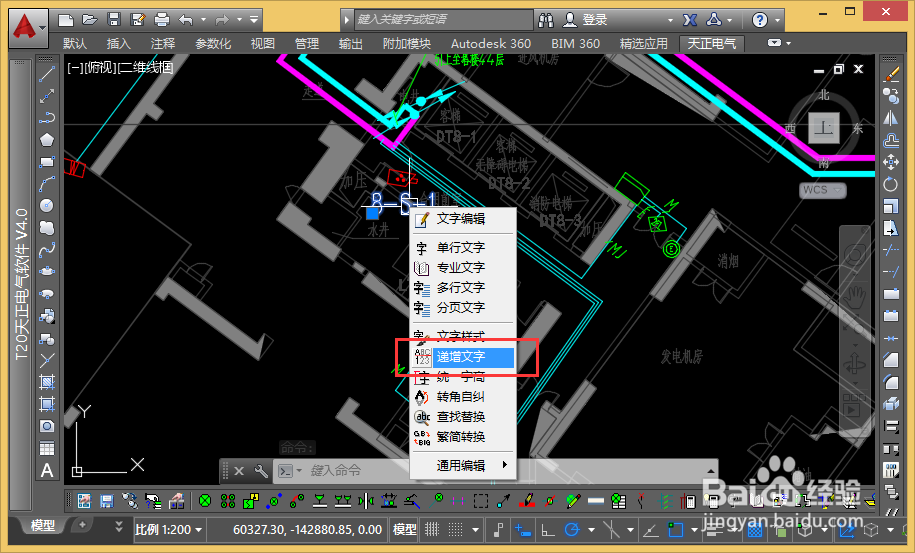

9、输入好文字后，在文字上点击右键，在弹出的快捷菜单中选择【递增文字】，如下图：

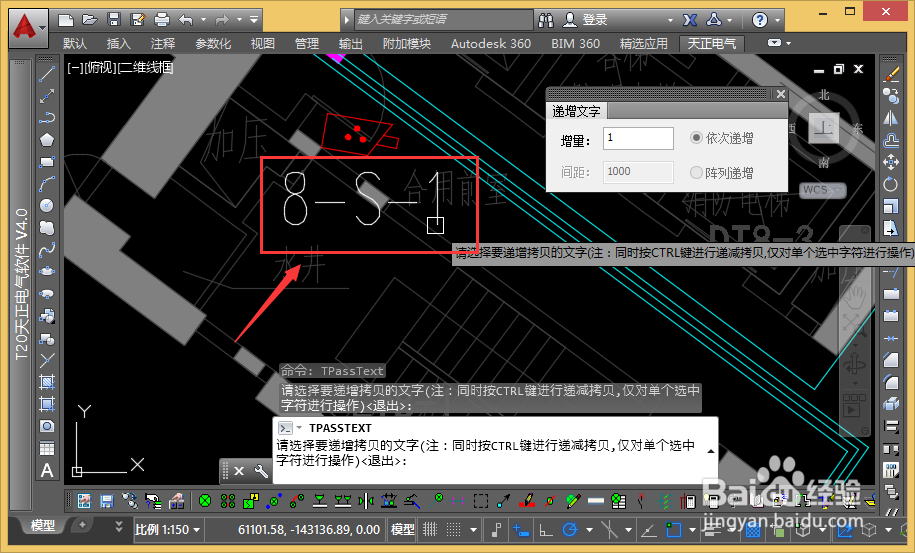

10、选择要递增的文字，这边主要是给摄像机做标识，前面文字不变，主要递增后面的数字，因此选择1，如下图：

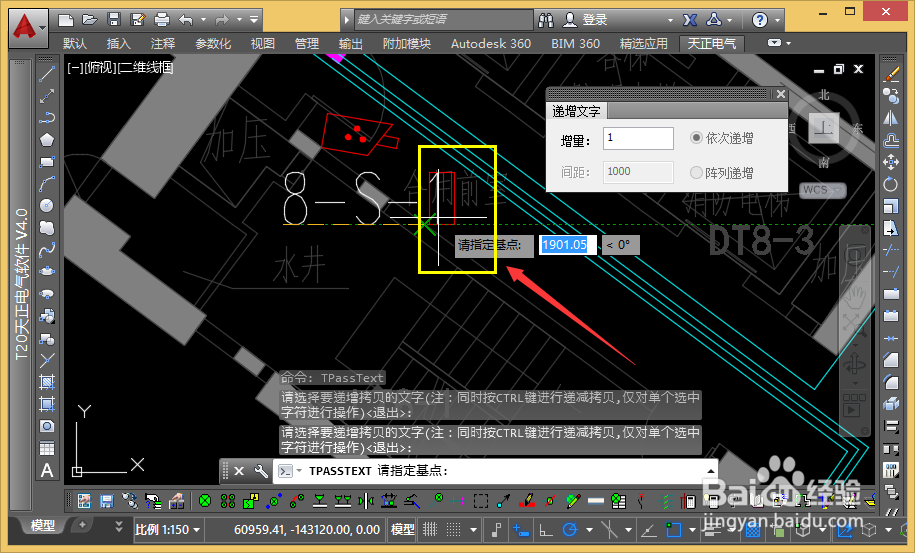

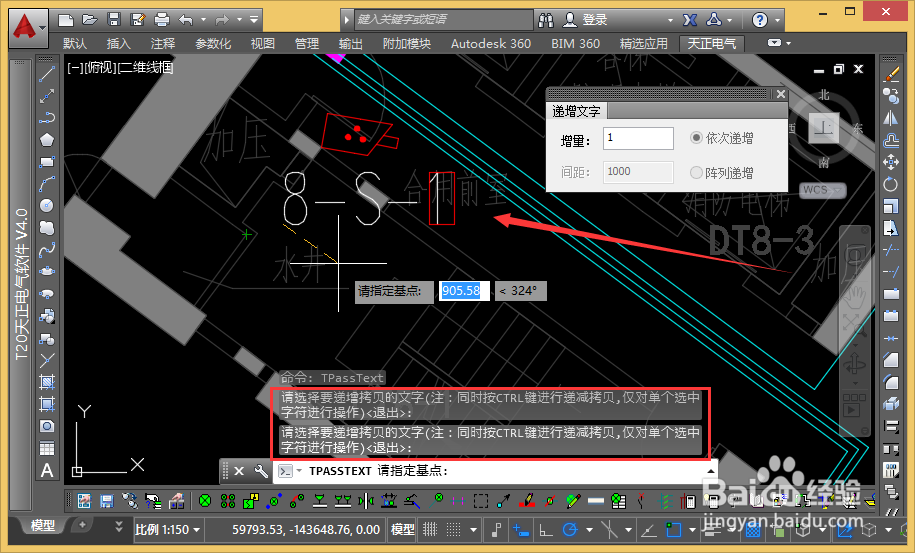

11、指定基点，也就是标识的参照位置，一般默认为左下角，如下图：

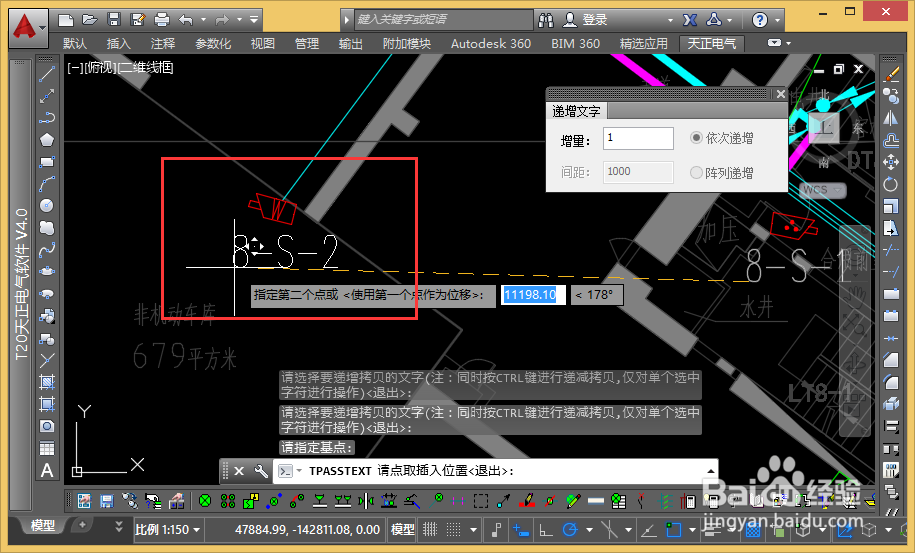

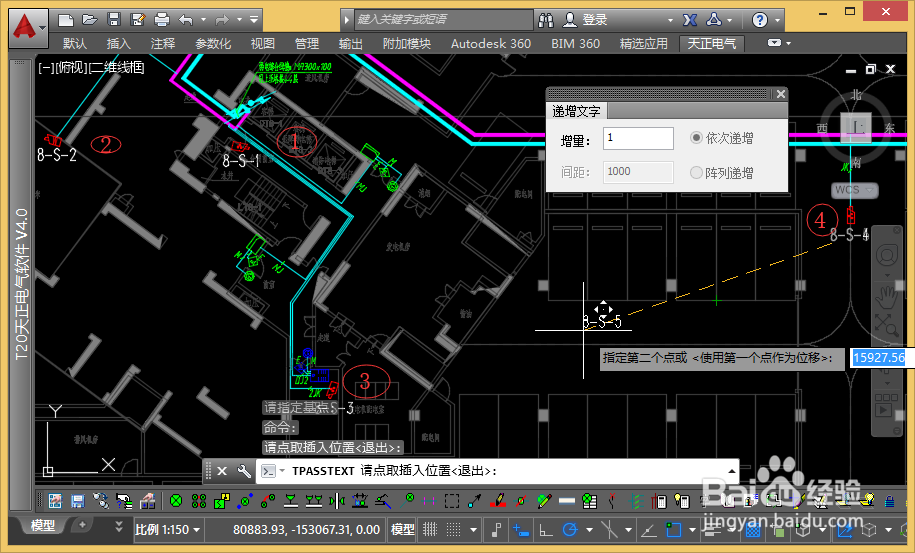

12、这时候就自动生成【8-S-2】的标签了，把文字放置到需要标识的设备旁，如下图：

13、依次标识相应的摄像机，如下图：

14、结束
