祺迈KMbalancerII 振动分析仪的振动测试台

1、本次检测目标为：振动测试台

1、频谱图上数据低于0.1in/sec（2.54mm/sec）为合格。

2、振动测试台测点分布示意图

3、  测量条件

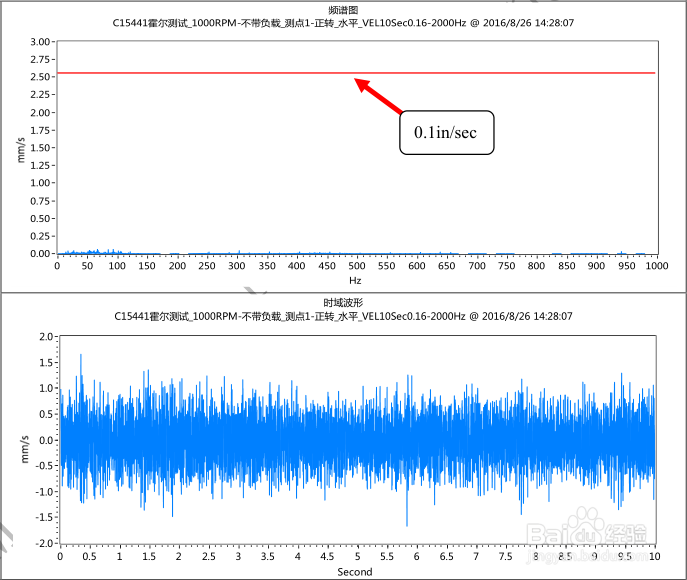

1、振动测试台（未接联轴器） ，单位mm/s ，RPM ：1000 （16.7HZ）

分析：

主要振动：0.064mm/sec（0.0025in/sec） 65.9HZ

一倍频振动幅值：0.040mm/sec（0.0016in/sec） 16.7HZ

RMS：0.371mm/sec（0.0146 in/sec）

结论：测点1（x向）符合要求

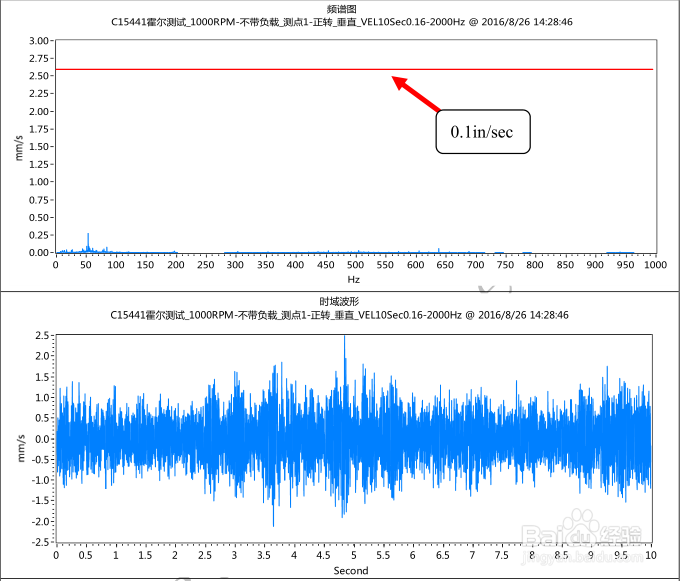

2、振动测试台（未接联轴器） ，单位mm/s ，RPM ：1000 （16.7HZ）

分析：

主要振动： 0.276mm/sec（0.0109in/sec） 52.8HZ

一倍频振动幅值：0.041mm/sec（0.0016in/sec） 16.7HZ

RMS：0.510mm/sec（0.0201in/sec）

结论：测点1（y向）符合要求

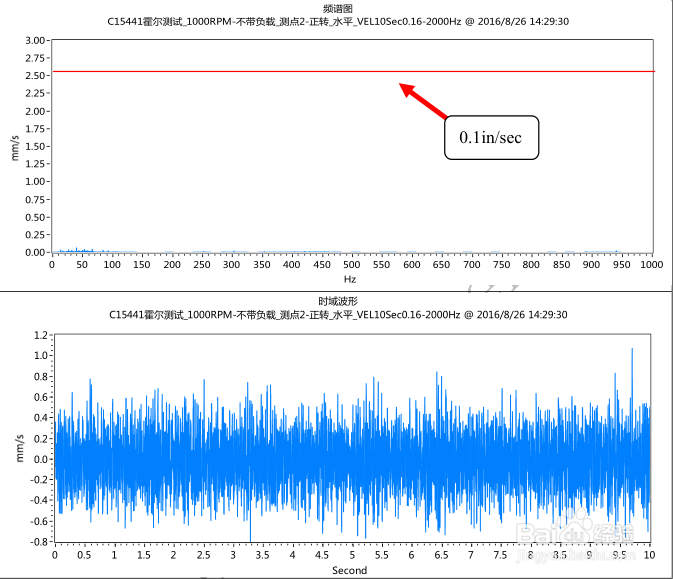

3、振动测试台（未接联轴器） ，单位mm/s ，RPM ：1000 （16.7HZ）

分析：

主要振动：0.064mm/sec（0.0025in/sec） 39.6HZ

一倍频振动幅值：0.021mm/sec（0.0008in/sec） 16.7HZ

RMS：0.224mm/sec（0.0088in/sec）

结论：测点2（x向）符合要求

4、结论：

测点1（x，y）与测点2（x，y）在1000RPM空载，250RPM空载以及250RPM

带负载的情况下，测得振动数据均低于0.1in/sec（2.54mm/sec），设备振动幅度位于合格范围内；
