CASS9.2如何进行方格网土方计算

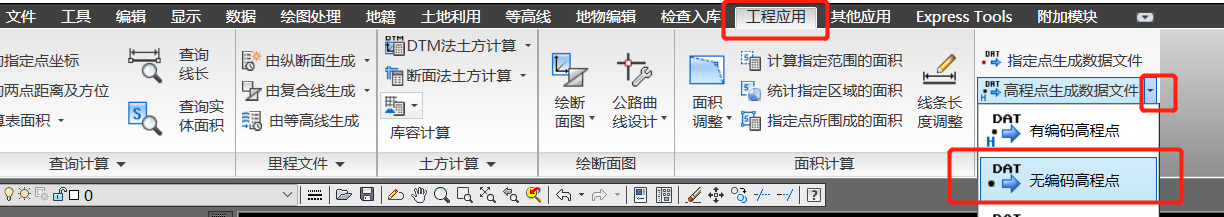

1、嚼但匙噻首先，打开南方CASS，2、打开“方格网” ，进行高程点数据的提取点击“工程应用”，“高程点生成数据文件”中的“无编码高程点“3、给高程点数据起个名字，选择保存位置，点击保存4、命令栏会提示输入高程点所在层，输入“GCD”三个大写字母，然后敲击回车，然后会出现下图所示命令，直接敲击回车，然后会显示读入高程点的数量

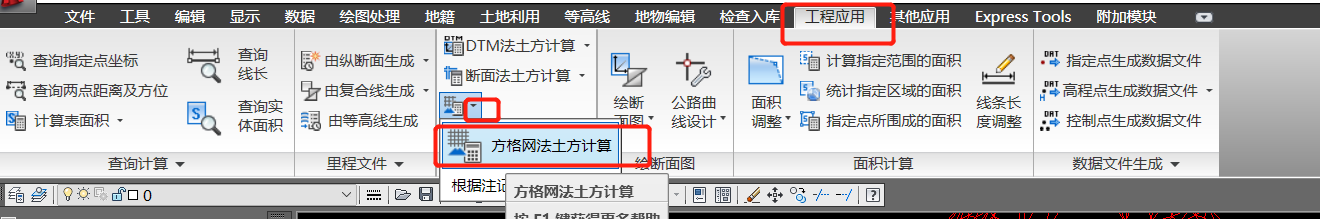

2、使用多段线（复合线）画出所有需要计算的范围（也就是计算区域边界线）6、画好计算区域边界线以后，点击“工程应用”选择“方格网土方计算”7、点击后命令栏会提示“选择计算区域边界”，点击所要计算的区域边界线

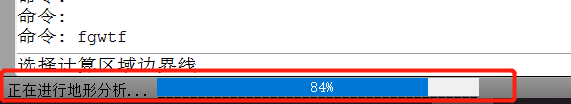

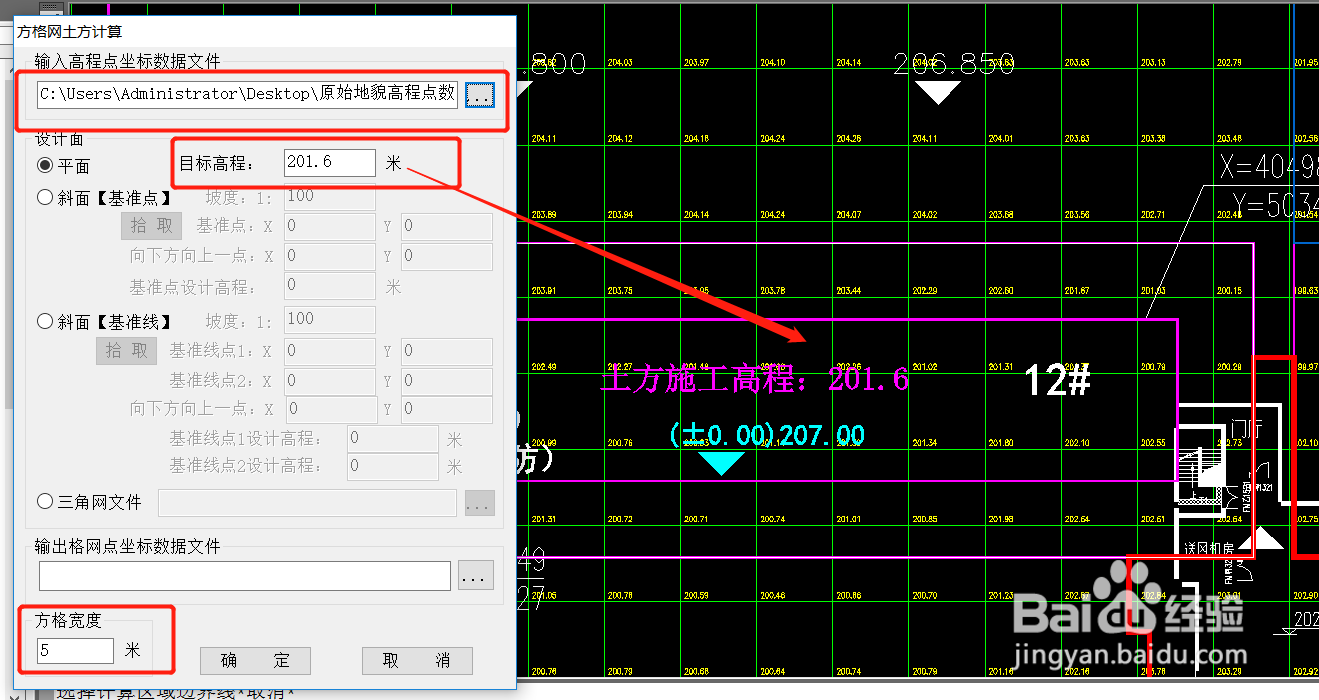

3、弹出对话框，输入高程点数据文件，点击三个点，选择刚刚保存的高程数据文件，目标高程填写与竣工图一致的高程，菱诎逭幂方格网宽度选择规定的米数（此示例工程为5*5方格网，所以填写5米），点击确定9、之后会显示正在进行地形分析10、地形分析结束后，命令栏会提示“请确定方格起始位置”，直接鼠标右键即可，即可出现挖填方

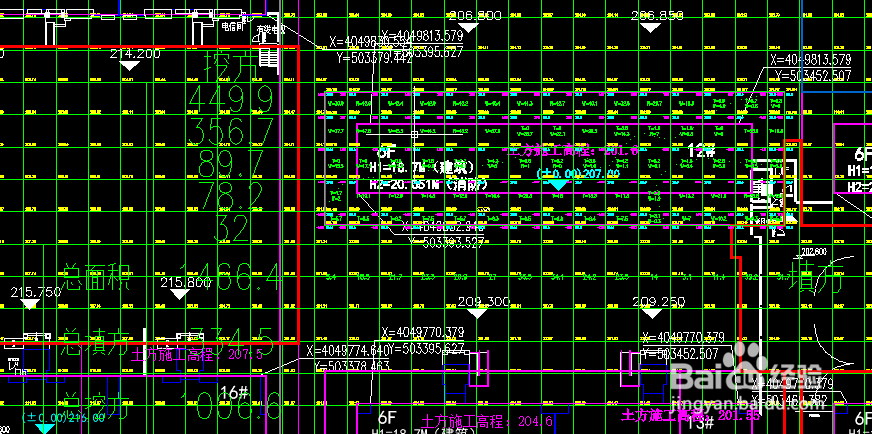

4、此截图即为界面中出现的挖填方。
