发电机交流耐压试验装置的操作方法

1、把分压器的电缆线接到控制台上高压电压两接线柱 注意：所有地线必须接好，牢固 可靠。

2、激励变压器上的高压电流接到控制台上高压电流两接线柱

3、耐压时间整定：将时间继电器上的试验时间设置到所需的试验时间。

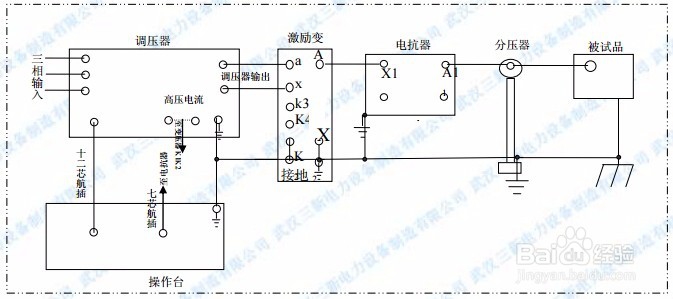

4、按上图所示连接好试验接线检查无误后，合上控制台的断路器，此时若调压器不在零 位，调压器将自动回零 。不接通主电源，调节电抗器铁芯间隙，观察升降及间隙限 位保护功能是否正常。

5、合闸主电源，按“升异鲢阍羟压”按钮，升压到电抗器上获得几百伏电压，通过改变气隙来调 谐使输出电压达到最高，此时调谐完毕，即可升压，升压到试验电压值时，会自动耐 压计时，到达设定耐压时间，设备自动降压到零。

6、断开主电源。
