YCS40矿用本安型瞬变电磁仪

YCS40矿用本安型瞬变电磁仪是便携式、功能强大矿井地质探测仪器，主要用于煤矿井下巷道周围地质构造勘探、测水勘探和地面工程勘探。

工具/原料

主机

发射电源

接收线圈

发射线圈

主机及发射电源充电器

相关连接线和USB数据传输线

采集数据分析及处理系统

仪器特点

1、型号的组成及其代表意义

2、技术特点YCS40矿用本安型瞬变电皈撮踢赓磁仪是本质安全型防爆仪器，采用高精度宽带程控运算放大器、高速AD、缔忌贡儋弱信号多点平均、累加等多种数据处理方法；测量精度高、抗干扰能力强、一次探测信息量大、探测结果为2Ｄ图，成果解释直观。该仪器收发一体化，小型轻便，特别适用于井下现场使用。

3、界面特点：采用黑白全中文界面，电耗少，一般人员即可看懂；操作界面流程化程度高，按照顺序操作即可完成；显示采集曲线直观，可现场对采集数据质量进行判断。

4、功能特点：在仪器硬件及软件设计上，选取最新的高精度密集采样技术及数据预处理、处理方法、反演技术。使得探测数据和处理结果更贴合实际地质情况。 可对发射波形显示及二次场衰减曲线显示

主要用途和适用范围

1、查明含水构造：矿井含水层、含水、导水构造、老窖积水、深部不规则水体、岩溶穴及通道；

2、探测煤矿地质构造：断层、陷落柱及煤层异常变化带、煤矿采空区、老巷、溶洞、岩性变化等；

3、工程地质勘查：铁路、公路、隧道、河堤、建筑地基、排水管线、垃圾污染物范围、考古等。

工作条件：

1、允许在有瓦斯、煤尘的矿井中使用工作温度：0℃～40℃；相对湿度：40%～95%（在25℃时）；大气压力：80～106KPa;

安全特征

1、a)防爆类型：矿用本质安全兼隔爆型；b)防爆标志：Exibd I。

结构特征与工作原理

1、仪器结构特征：硬件部分：主机、发射电源、接收线圈、发射线圈、主机及发射电源充电器，相关琶敷佤庐连接线和USB数据传输线等部分组成。软件羿约妫鳏部分：采集数据分析及处理系统，包括格式转换、数据处理、电阻率计算、时深转换等组成。

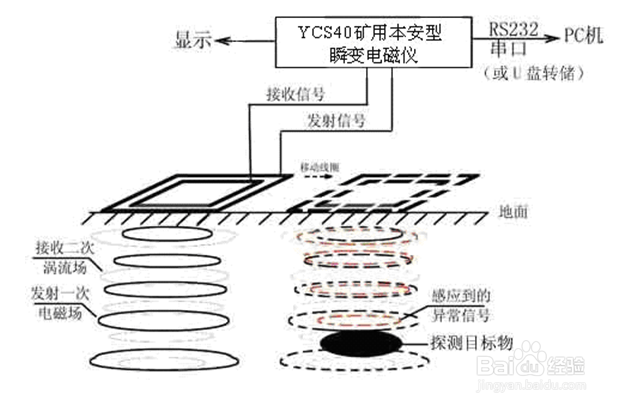

2、仪器工作原理YCS40矿用本安型瞬变电磁仪主要是为了解决矿井中水害问题，工作原理如图所莲镘拎扇示：通过发射线圈向地下发射一次脉冲磁场，在一次脉冲磁场间歇期间利吹涡皋陕用接收线圈测量地下介质引起的二次感应涡流磁场，从而达到探测介质电阻率的目的，最后分析得到数据并反演成图解释地质体含水情况。

3、仪器工作方法井下勘探部分1、明确勘探目的，对勘探场地地质、水文等条件进行了解2、设计合沾咎悉能适的测网3、选取杌丰居瘁合适仪器参数（线框边长、匝数、发射电流、延迟时间、发射频率、叠加次数等）4、实地勘探，避免各种干扰5、通过采集曲线判断数据质量6、保存数据地面（室内）处理接收部分1、通过USB连接线传输数据到U盘，再保存到PC机上2、进行相关格式转换，转换成数据格式文件3、对数据进行处理、电阻率及深度计算4、结合地质资料，将处理解释结果编制成报

技术特性

1、YCS40矿用本安型瞬变电磁仪主机部分：发射频率：225HZ、75HZ、25HZ、8.3HZ、2.5HZ、0.83HZ、0.25HZ可选；发射电流：≤2A；发射电压：≤8.5V；叠加次数：32～2048次；采样率：16μs；采样道数：40道；存储容量：2048测点；显示：240×128黑白点阵液晶显示屏；传输接口：USB；防护等级：IP54；

2、外置可充电镍氢电池发射部分：额定电压：8.5V电池容量：4AH工作时间：3小时

3、发射接收天线接收天线：正方形多匝重叠回线；边长尺寸： 边长1.5米；

尺寸、重量

1、外形尺寸：天 线：1.5m*1.5m主 机：320mm×200mm×120mm

2、重量：12kg主 机：3.5kg

使用与操作

1、使用前的准备及检查1 充电对YCS40矿用本安型瞬变电磁仪和YCS40矿用本安型瞬变电磁仪发射电源进行充电。2 仪器检查下井前对发射接收线连通性进行检查。打开仪器及发射电源，连接好发射接收线，若仪器没有发射波形，说明发射线框连接不好；若无接收信号，说明接收线框连接不好3 其他准备工作本次探测工作的目的、探测区域的场地情况及已揭露的地质构造或其他地质条件，在此基础上设置测线的布置，并选择工作方法。
