桥梁大师里如何建立工程

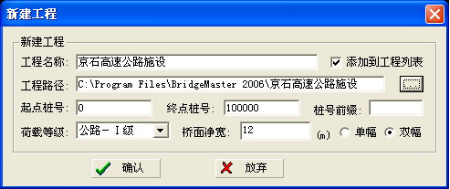

1、在该界面中，桩号前缀只有当需要区分主线、连接线的时候才写入，如：写入“C”，则代表拉悟有仍该桥为C线上的桥，一般情况不需要输入任何前缀。对于该界面中的起终点桩号，可以不写，设计数据资料导入后，系统会自动将起始桩号数据识别进来。

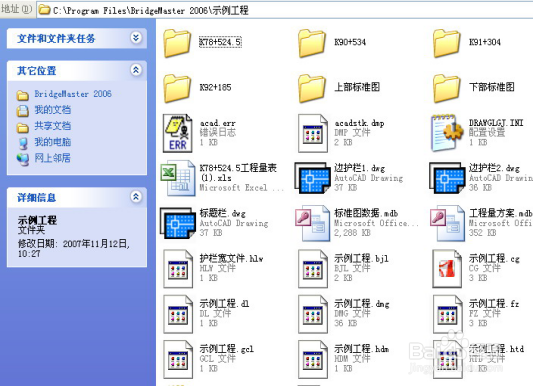

2、工程的名字建立后，生成的工程的文件夹的名字也对应建立，如“隆百路施工图设计”，打开这个工程文件夹可以发现：该工程对应的设计数据资料文件也都是以此命名的，如以下“示例工程．pmx ”。

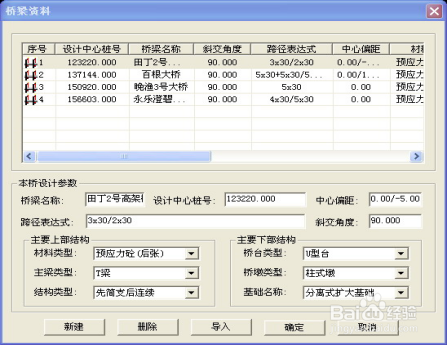

3、在桥梁大师中，项目即代表要设计的桥梁。需要设计的桥梁有几个，就要填几个项目。在该界面中，按照正常顺序完成每项内容的填写即可，需要注意：中心偏矩的输入格式有两种，一种为“a”, 即写入具体值，如10，代表桥的中心相对中心桩号的位置向右整体移动了10米，一般很少使用。

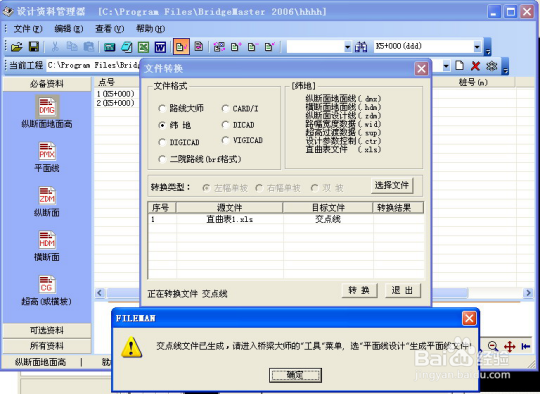

4、a.自动导入的是“文件转换”界面中右侧显示出来的各项，其余各项，如钻孔资料，必须自己手动输入，具体可以参考示例工程的格式。

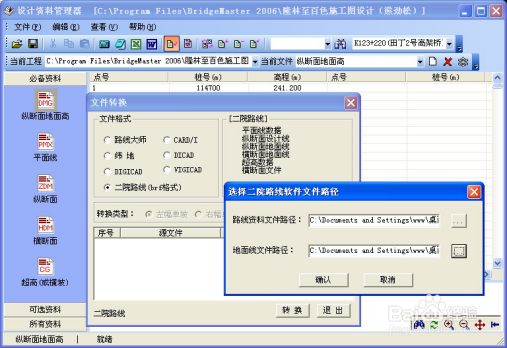

5、纬地输出的平面线要以Excel形式存在，桥梁大师才可以读入，程序在转换导入表中数据的时候在操作流程上做了处理。

6、关闭设计资料管理器界面，点“工具”菜单下的“平面线设计”命令。在弹出的“创建路线”界面中选“交点线”确定，同意改变坐标系确定。在平面线设计菜单中，点选“文件控制及参数”中的“生成”按钮。
