刷卡机天线调试分享

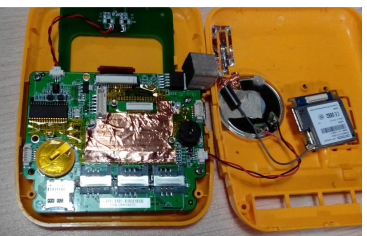

1、今天先把要分享案例的问题摆出来，先来看看主板的结构图。

1.项目书上写的工作频段是GPRS：850/900/1800/1900+CDMA800，但是实际测试只有900/1800

2、SIM、TF卡座的金属片均未接地

3、主板上的螺丝孔位的接地问题（有的接地，有的没有接地）。

4、射频模块悬空

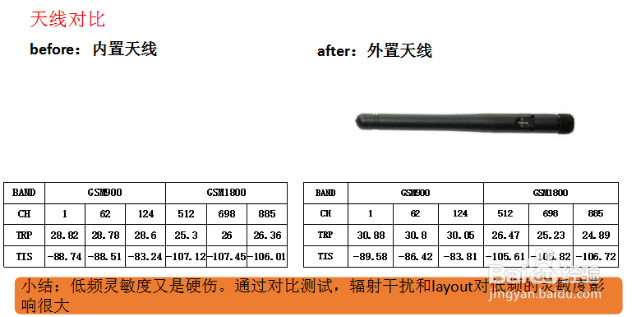

1、内外置天线对比

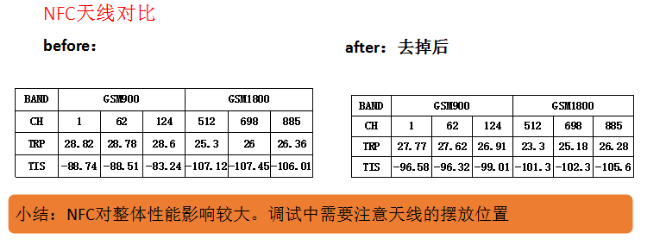

2、有无NFC天线对比

3、电源电路处理后：

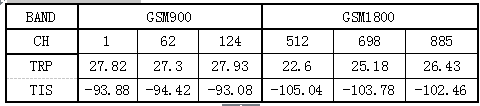

4、数据和现象反馈给客户，半个月后客户重新寄来了新的机器。新机器测试的内置天线数据如下：

从上组数据，可以明显的看到：

1.重新layout后，整机的数据有大幅的提高

2.CH124衰减的很厉害

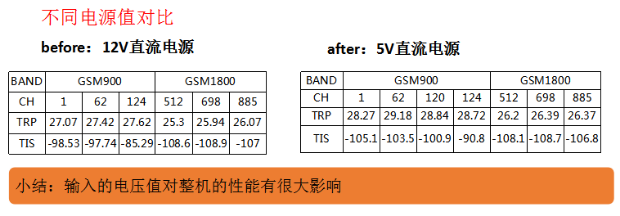

5、输入电压对性能的影响

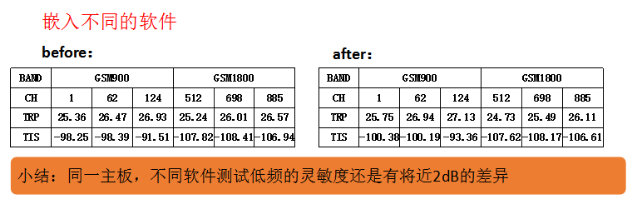

6、影响整机灵敏度的根因找出来了。在测试当中还发现软件对接收的影响。

1、接下来得解决第二个问题124信道衰减厉害的问题了。通过仪器测试发现从120信道开始，发生骤降。通过和客户的沟通以及客户的配合（客户通过编写程序来控制不同模块的工作），于是测试了下面的四组数据：

同一批次的主板差异较大，所以在后面的测试中选取了较好的主板（1#）完成测试

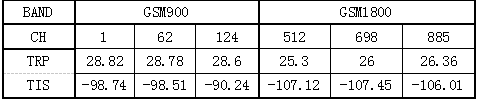

2、主板的调整和以及天线调整，三个月后整机量产时的测试数据：

1、数据看完了，现在来整理分析下该项目哪些因素在影响天线的性能：

1.主板的layout：EMC

2、供电电压：噪声

3、软件：通信算法
