COMSOL读取参数化扫描的2种方法

COMSOL是一种仿真软件，本经验主要介绍的是COMSOL读取参数化扫描结果的几种方法。

工具/原料

COMSOL5.3

一：快速读取

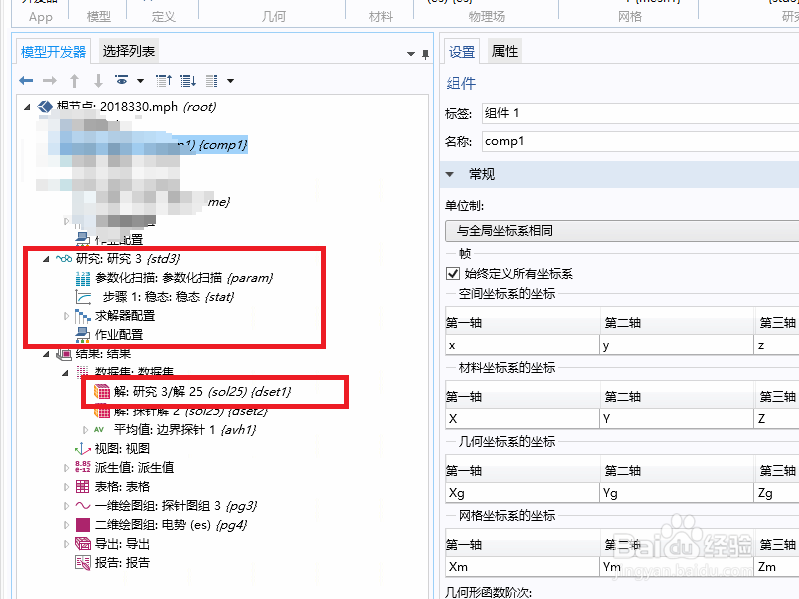

1、打开COMSOL，创建完毕后通过参数化研究进行计算。最后会在结果中产生一个数据包。

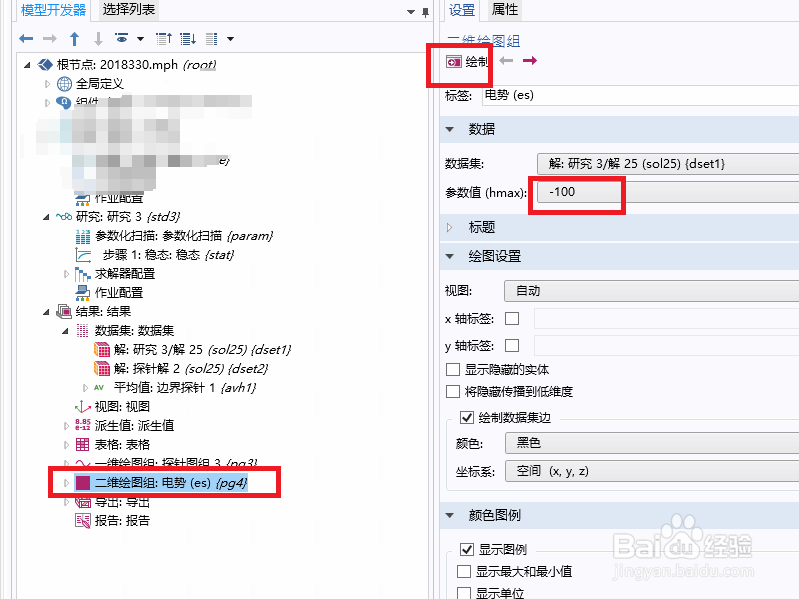

2、然后我们通过创建一个二维数组，将其中的数据读取进行画图。默认的参数值为第一个，此时是-100。然后点击绘制。

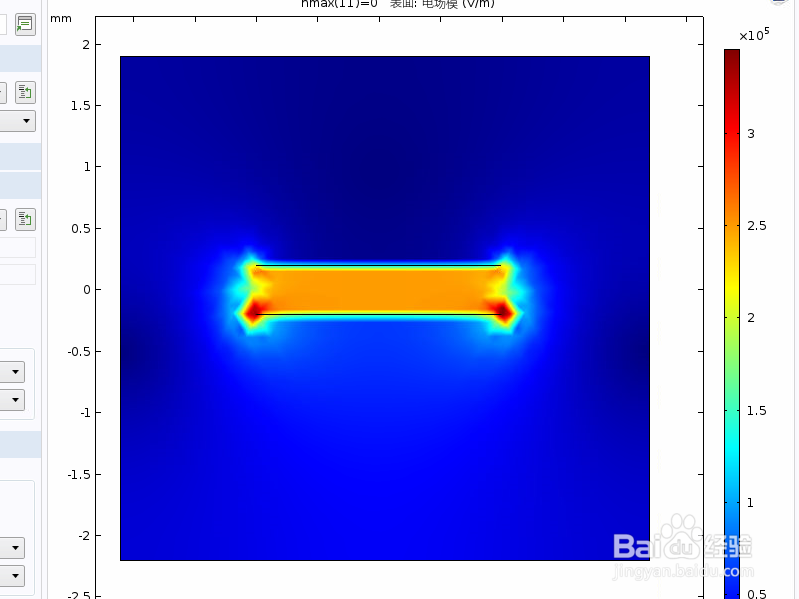

3、此时可以在右侧图形创中看到一个仿真的二维彩色云图。

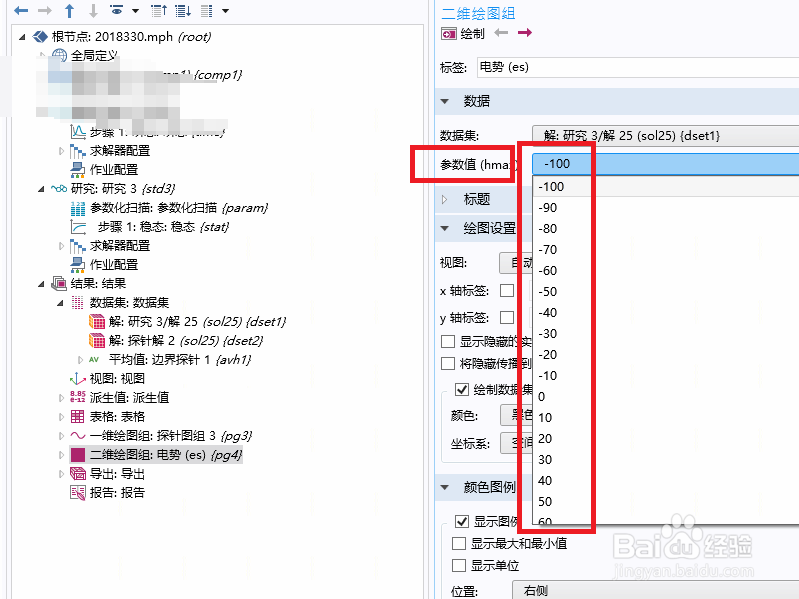

4、此时，如果直接拉下参数值的列表，会发现所有的扫描值都在其中，我们可以任意选择一个。

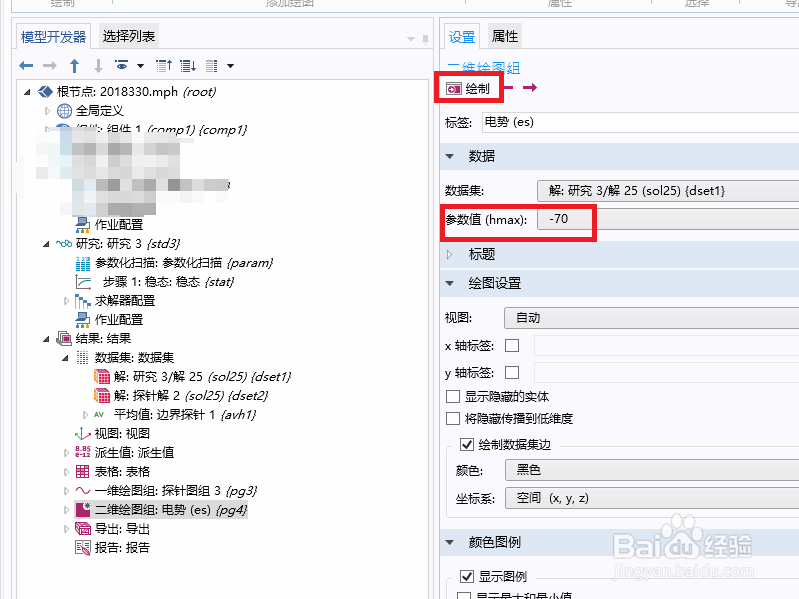

5、此时，我选择一个-70，然后点击绘制，因为需要运算可能要等待一会。

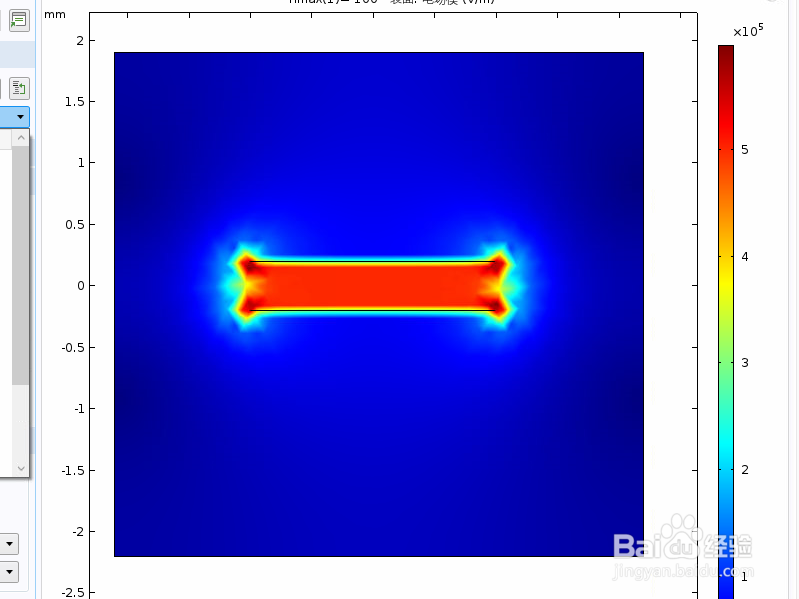

6、此时，在右侧的图形窗可以看到刚才的计算结果发生了变化。这里指的云图的颜色发生了变化。

二：步进读取

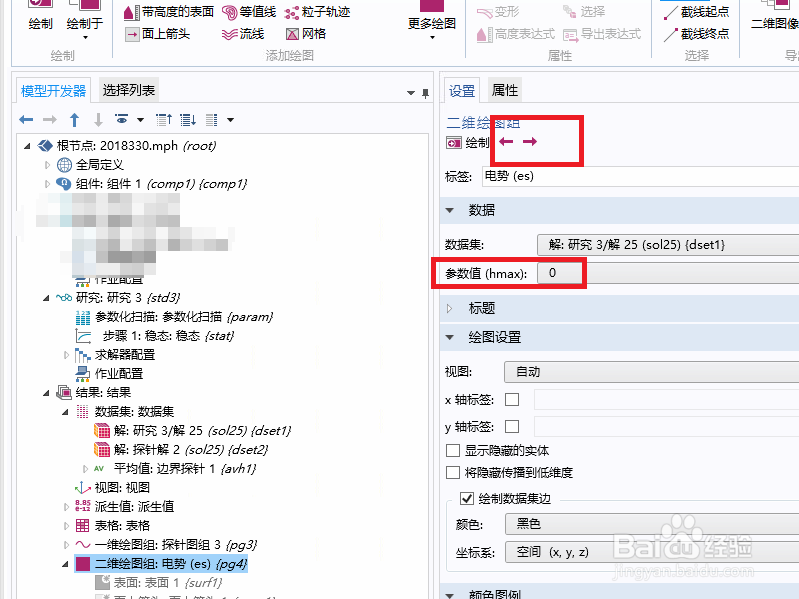

1、步进数据处理较慢，只需要点击左右箭头即可。左箭头是参数往左前进，右箭头是参数往右进。
