ANSYS workbench 中生成用于轴对称分析用的2D图

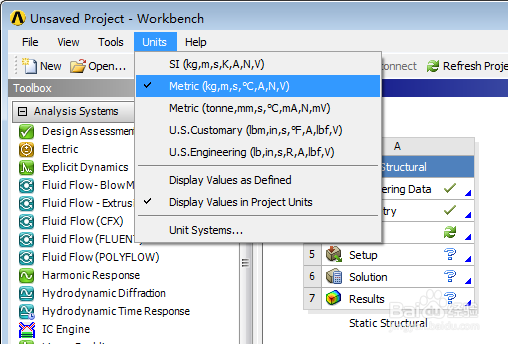

1、打开ANSYS workbench软件，豹肉钕舞设置单位制为metric。调用静态模型分析static structure模块（本文是准备进行静态非线性分析，模块选用可以根据具体情况决定）。

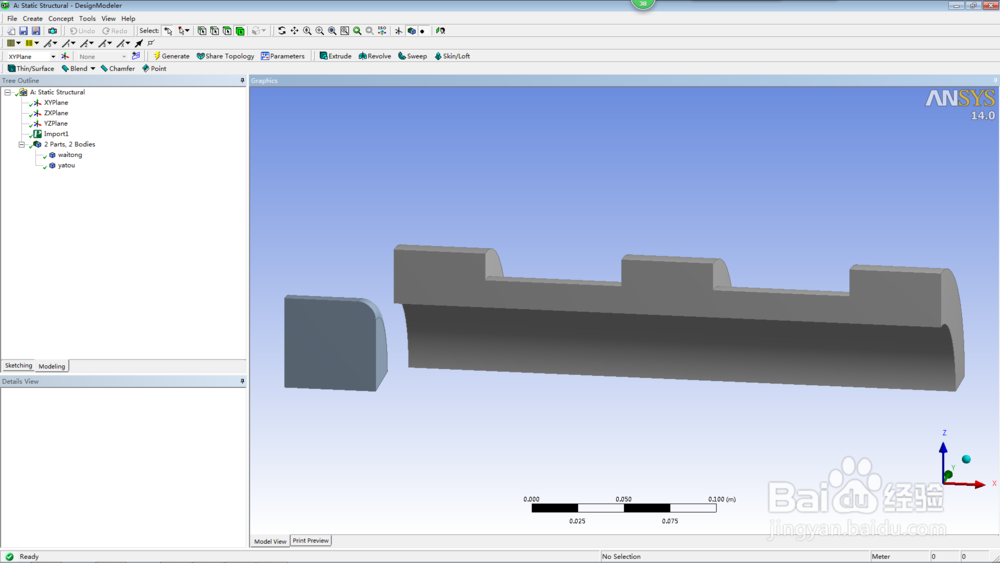

2、打开geometry软件，固体模型自己在“geometry”中建立，或者用其它CAD软件建立导入均可（我这里以我自己在geometry建好的固体模型为例子），如图

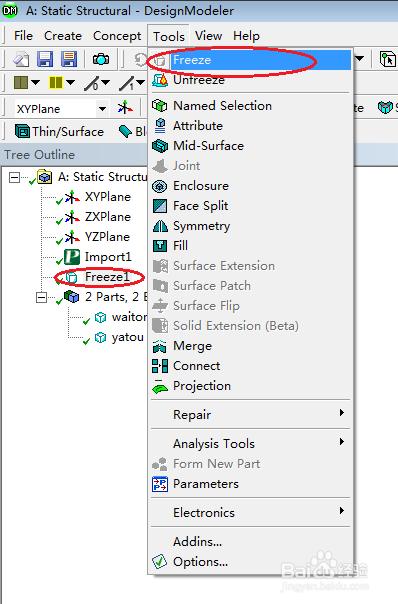

3、冻结所有模型，目的是抽取2D模型。方法：不选择任何几何元素，直接选择菜单：tool>freeze，在模型树中会产生freeze（n）项。

4、接下来，在工具栏中选择Thin/Surface工具，如下图所示。

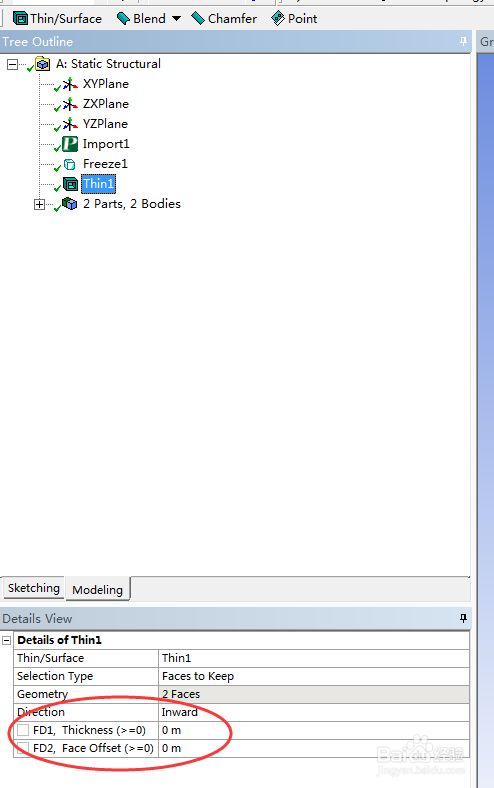

5、按住Ctrl键选择X蚪嬷吃败OY面上的所有面。（这里要强调的是workbench中进行2D模型分析，2D模型必须建立在XOY面上。）将FD1值设置为0，设置完成后如右图所示。最后单击apply。

6、点击apply后，模型树如图所示。

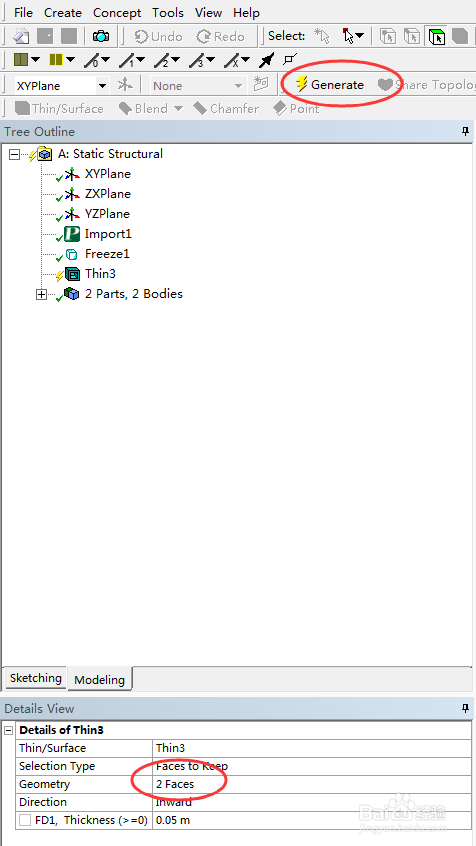

7、完成操作后，单击Generate。

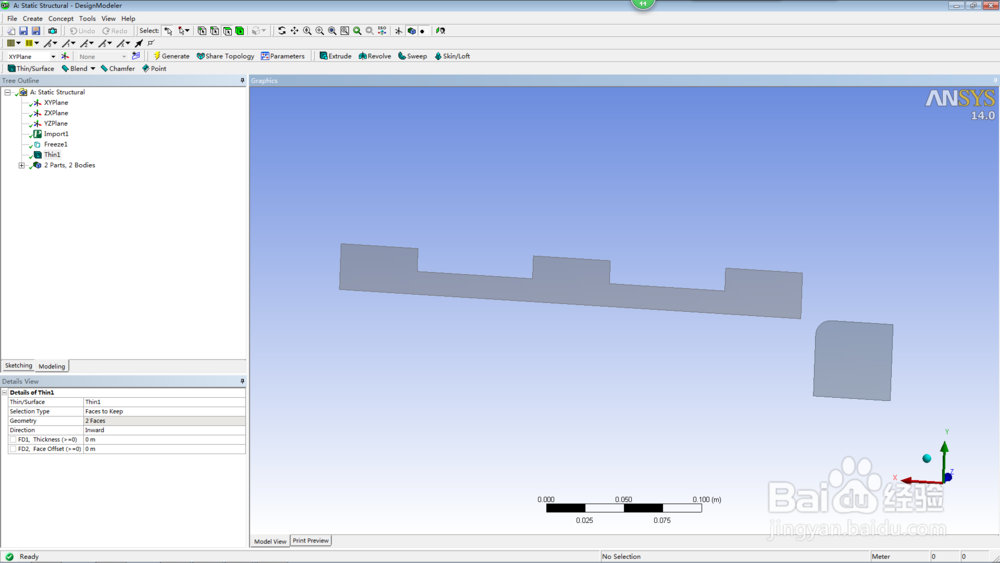

8、得到分析轴对称问题所需的2D模型。

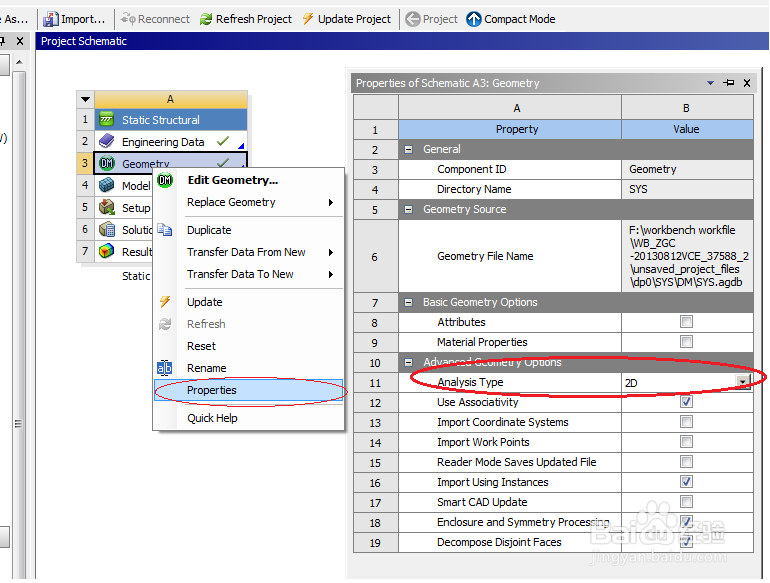

9、最后关闭geometry软件，返回到workbench，选中Geometry，单击右键选择properties，将analysis type修改为2D。这样就完成了利用2D简化模型分析轴对称问题的几何模型工作。
