USBCAN分析仪实现CAN总线自动识别波特率的方法

1、CAN 总线波特率自动识别原理：

USBCAN分析仪是通过检查当前CAN总线上的数据流来匹配合适的波特率。

2、使用条件：

USBCAN分析仪需要CAN总线上至少有两个或两个以上的 CAN 节点，而且有数据正在传输。

3、使用连接方法：

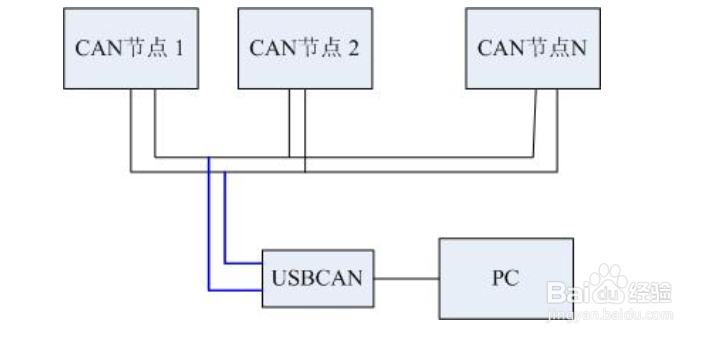

USBCAN分析仪硬件连接如下图：

4、软件识别：

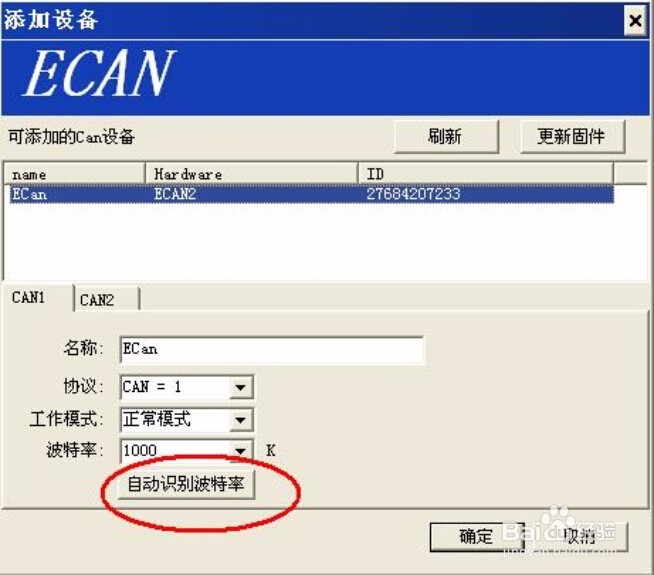

当连接好硬件后，将USBCAN分析仪通过USB线缆连接到 PC，启动 ECAN Tools 软件，点击“自动识别波特率”按钮：

5、点击开始识别按钮：

这个功能是识别标志波特率，就是比如 1M，800K，500K等等:

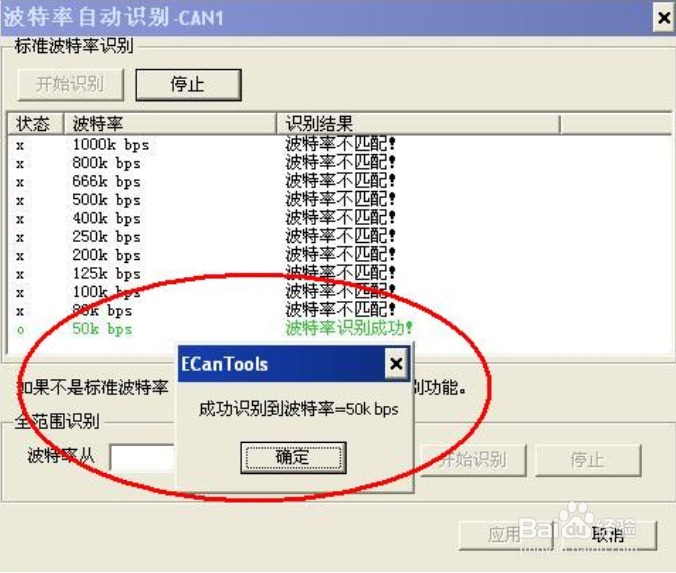

6、如果识别到合适的波特率，系统提示如下：

成功识别 50K 波特率，确定返回即可。

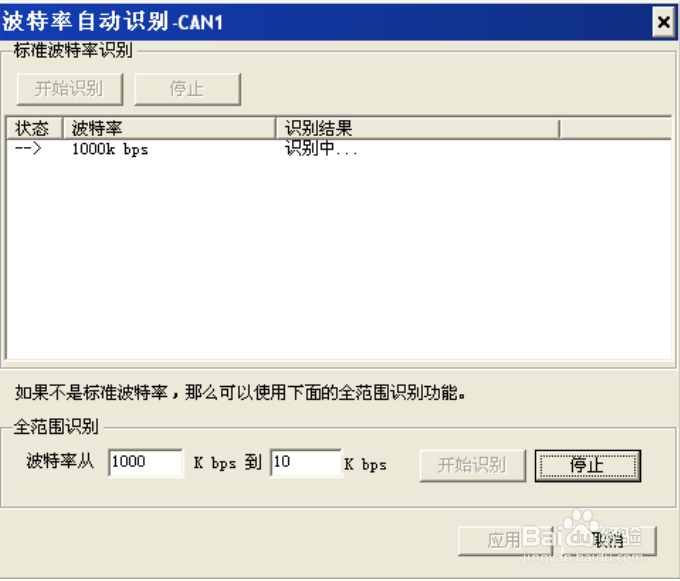

7、如果没有识别到，那么可以使用下面的全范围识别，输入波特率从 1000K到 10K 范围，当然如果知道大概范围，可以缩小范围，这样可以节省时间，然后点击“开始识别”：

8、如果识别到合适波特率，如下：

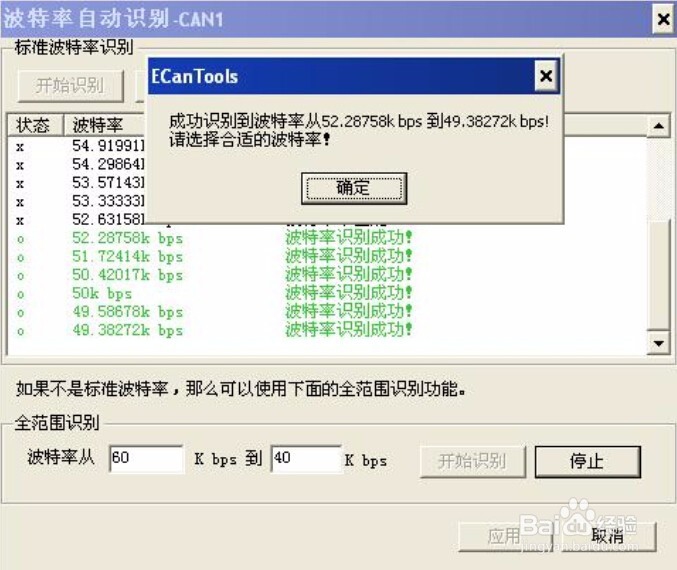

9、系统提示合适波特率，当波特率比较小的时候，会给出合适的范围，您可以根据实际情况选择理想的波特率：

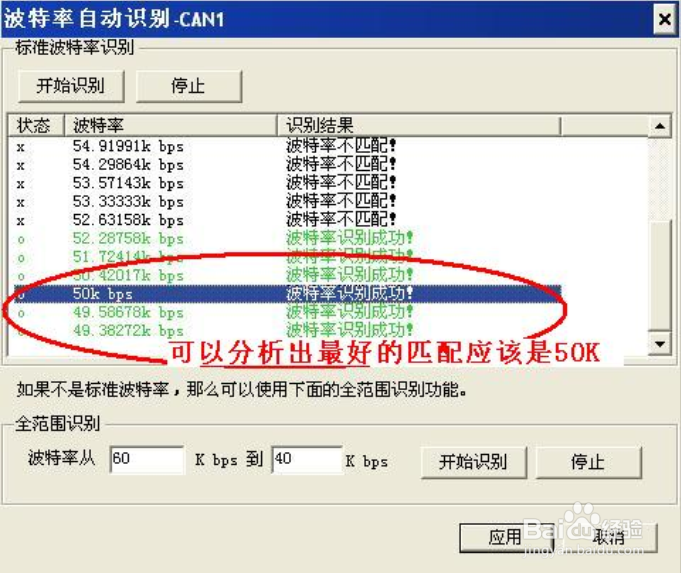

选择 50K 后，应用即可。

10、波特率识别失败原因分析：

如果波特率识别失败，可以从一下几个方面来找到原因：1）可能是硬件连接错误，可能是 CAN 的 H 和 L 连接反了，也可能是总线连接松动。2）可能是要识别的 CAN 总线上没有数据，要想识别到波特率，很重要的一点必须保证原来 CAN 网络上有数据流，即必须有两个以上节点正常通讯，这样才能识别到。3）可能您要识别的总线是低速 CAN 网络，即波特率在 5K 以下，如果是低速网络，购买设备的时候要特殊说明，或者联系我们的工程师，帮您解决。
