电力3G无线视频监控系统

1、高压输电线路作为电网的核心组成部分,其安全性和可靠性关乎到整个电力系统的稳定，可由于我国高压输电线路所处的地理环境往往比较偏远，线路抵御冰雪、大风自然灾害和人为外力破坏的能力较弱，在运行过程中往往存在很大的安全隐患，为了切实保障输电线路运行过程的稳定性与可靠性，降低外界因素带来的经济损失，仅仅增加巡视人员是远远不够的，必须引进高压智能电网远程视频监控系统技术,才能实现高压输电线路实时监测的目标，才能进一步确保电网运行的安全性与稳定性。

1、作为“智能电网”重要建设内容的输电网在线监测，就是要利用视频监测技术手段，实现各类隐患及事故的动态预警和报警，使得相关预防措施可及时地展开，减少和避免电网事故，杜绝大面积停电的发生。另外，通过各类在线及离线信息的综合分析，对输电网运行状态及设备健康状况进行动态评估，并根据电网及设备实际状况，动态安排各类运维工作，从根本上改变传统的周期性管理的模式。

1、特力康、科技电力3G无线视频监控系统（TLKS-PMG-100）是基于GPRS/CDMA无线网络、internet互联网技术的即时、交互式高清晰图片、现场视频图象采集通信系统。系统主要工业摄像机、塔上监测分机、中心接收基站、中心查询软件组成。可应用于各种不同需求的场合，通过固定终端按照设置的工作方式自动拍摄、发送现场视频或者图片，可以远程操控固定终端摄像或拍照，实时获取前方视频或高清晰图片，使用户在监控中心就可以获取远方施工、事故及设备运行等现场的实时视频图像，实现远方监控功能。

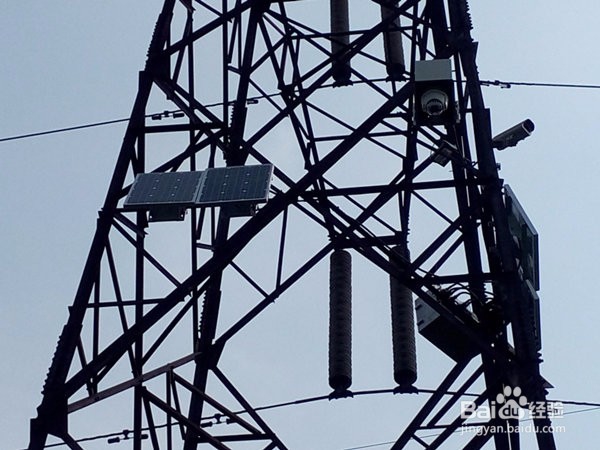

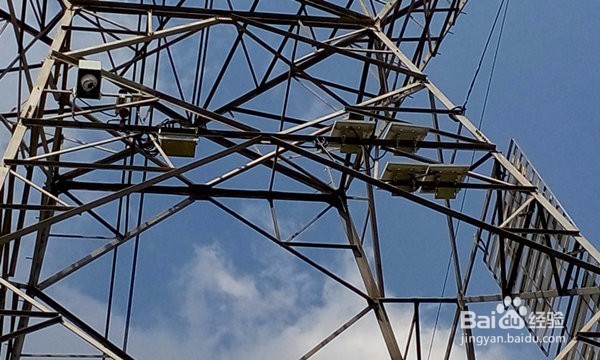

2、是采用视频图像监测技术、现代通讯技术、新软件技术以及新能源等技术设计而成，可对电力杆塔和输电线路通道危险点进行全天候在线视频监控，并能将其监测到的视频信息经过压缩、分组后通过3G /GPRS/CDMA等无线网络上传到监控管理中心，便于管理工作人员实时了解输电导线及杆塔的运行情况，为设备维护检修提供技术支撑。

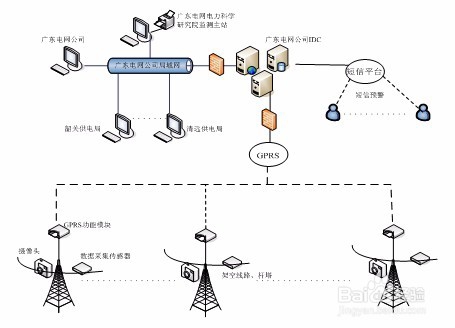

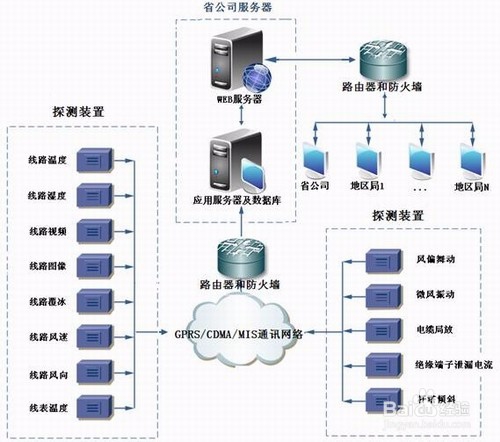

1、系统总体结构分为三层：监测终端、通信网络和主站。

系统根据输电网运行相关规范，建立各监测参数的预警及报警数据库，并自动对采集到参数进行判断，对于符合条件的参数，按照系统预定的规则以各种方式进行预警和报警，如推屏、声光、短信等，同时利用图表、曲线、虚拟仪表、动画等多种形式，实现预警和报警的多维可视化。

1、具有高清晰数字视频及图片即时获取功能。

2、具有远程控制摄像机拍照、录像、变焦、聚焦、方位调整及预制位设置。

3、具有远程设置采集方式(自控方式或受控方式)、自动采集时间的功能；监测各线路杆塔的所有图像信息，同时具备对视频装置的远程控制和设置功能。

4、具有自动分析报警提示值班人员功能。

2、现场图像即时采集。通过现场在线红外监测到突发事件时产生报警信号并主动上传，在监控终端软件的控制下，将相应的现场图像（压缩图片或视频）即时发送至监控中心。

6、采用三层高品质密封金属盒，具有良好的抗电磁干扰能力、封闭、防雷、防雨、防尘等功能。

7、采用休眠、待机、定时启动视频传输、报警启动视频传输、短信启动视频传输等多种工作模式相结合，实现了真正意义的低功耗。

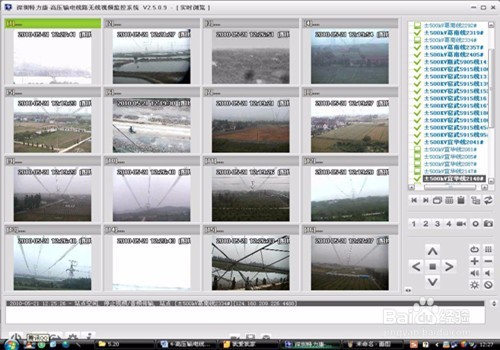

3、电力公司可设输电线路运行监控中心，安装图像监控服务器，则在该服务器上可管理成百上千个监视装置，服务器上可进行全网输电线路生产安全集中管理和有关事件统计分析；

9、终端设备工作状态监测、预警功能。客户端可以实现对远端设备工作状态的监测、异常情况预警等功能。被监视的参数有：蓄电池电压（或供电电源电压）、太阳能电池板电压、云台偏转方向等；

10、具有远程设置采集方式(自控方式或受控方式)、自动采集时间的功能；当视频监测终端将控制权交给监控中心时，可通过监控服务器的中转实时向视频监测终端发送摄像头拍照、云台角度转向等指令，对摄像机进行控制。

1、 外力破坏易发区：

2、火灾易发区；

3、易覆冰区；

4、通道树木（竹）易生长区、；

5、偏远不易到达区；

6、其他含线路危险点、缺陷易发点的区段；

7、重点线路及通道环境。

1、通过在线监测技术，对电网输电线路运行状态进行实时监测，实现异常及故障状态的预警和报警，实现设备健康状况的动态评估，实现管理模式从“事后处置”到“事前预警”、“粗放控制”到“状态评估”、“定期巡视”到“状态监视”的转变，实现电网运行状态的可视化在线管理。
