ObjectAid UML逆向工程

1、（1）我尝试使用在线安装的方式安装ObjectAid，但是并不起作用，Eclipse不能识别，可能是因为被墙了的原因，所以采用离线安装的方式。开始部分还是与安装GEF相同，点击Help->稆糨孝汶;Install new software->add。

2、（2）下载ObjectAid离线安装文件，我试了一下官网给出的下载链接，下载不成功，可以还是有墙的原因吧 到其他地方下载ObjectAid（3）点击local，选中解压在桌面上的ObjectAid安装文件。

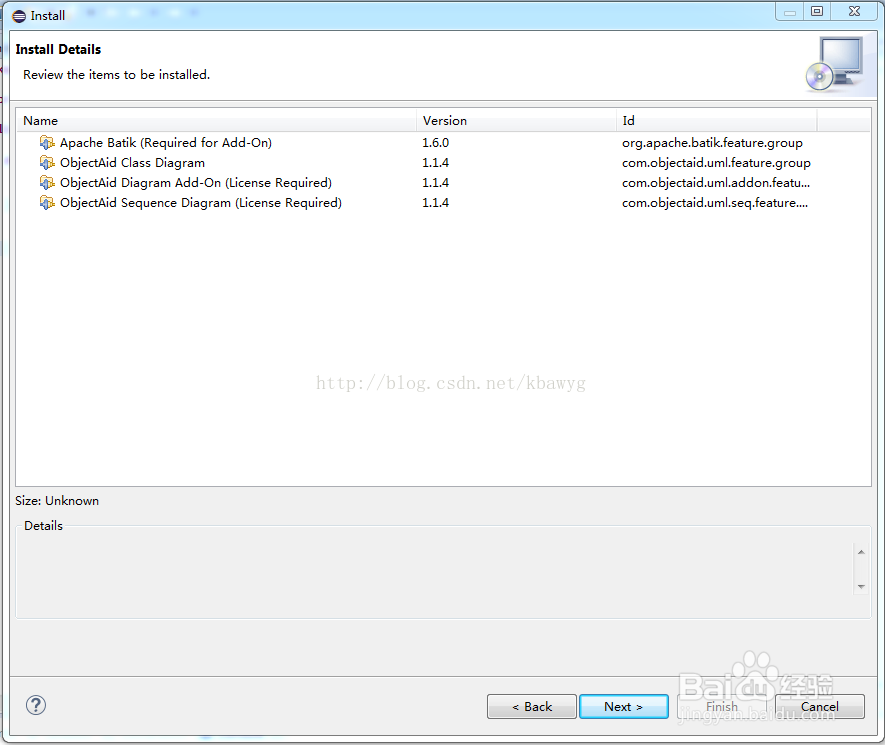

3、（4）选中ObjectAid UML Explorer，Next。

4、5）next继续

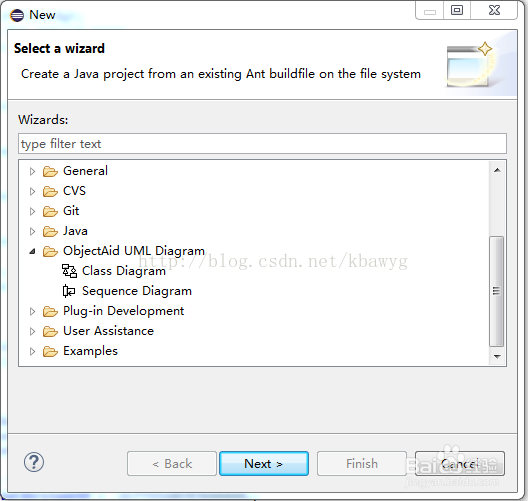

5、（6）最后安装好了就会重新启动Eclipse，这样安装就结束了。3、检查是否安装成功，点击File->New->Other，发现里面比以前多了一个ObjectAid UML Diagram，则说明安装成功。

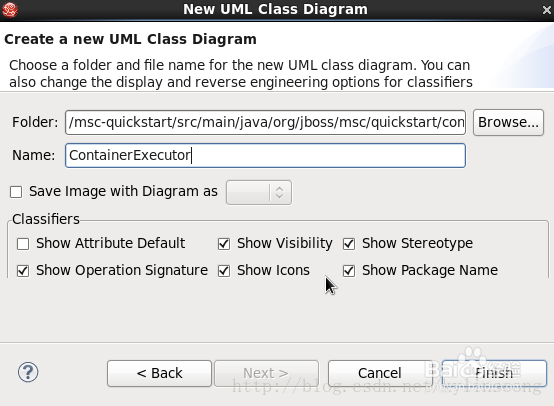

6、使用 ObjectAid基于某一 Project，选择 New -> Other -> ObjectAid UML Diagram -> Class Diagram -> Next，在弹出的界面输入相应的名字：

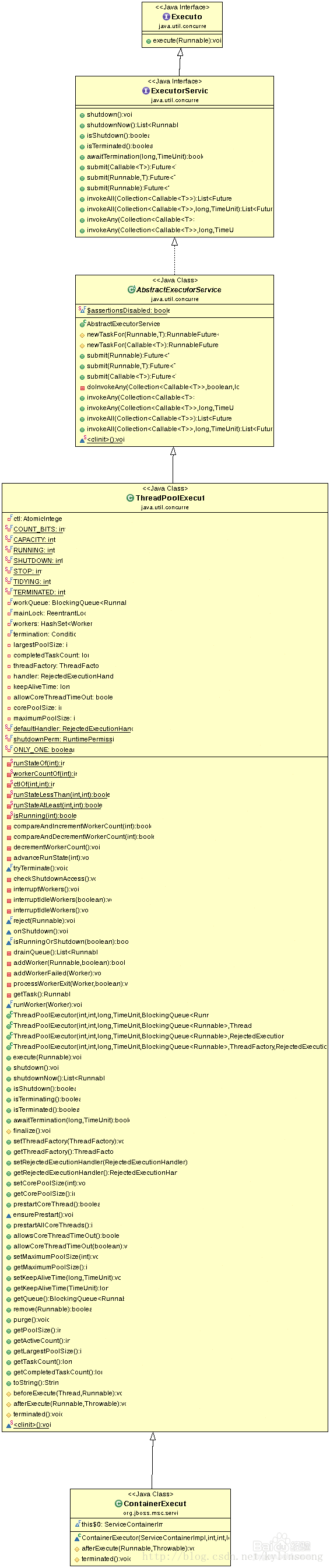

7、在弹出的界面鼠标右键，Add -> Java Classfier，添加相关的类，比如此处我们添加 JBoss MSC ContainerExecutor，我们可以看到如下类图：
