发动机活塞模型教程二：creo9如何创建拉伸实体

1、要指定草绘平面，请在“模型树”中选择基准平面 TOP。

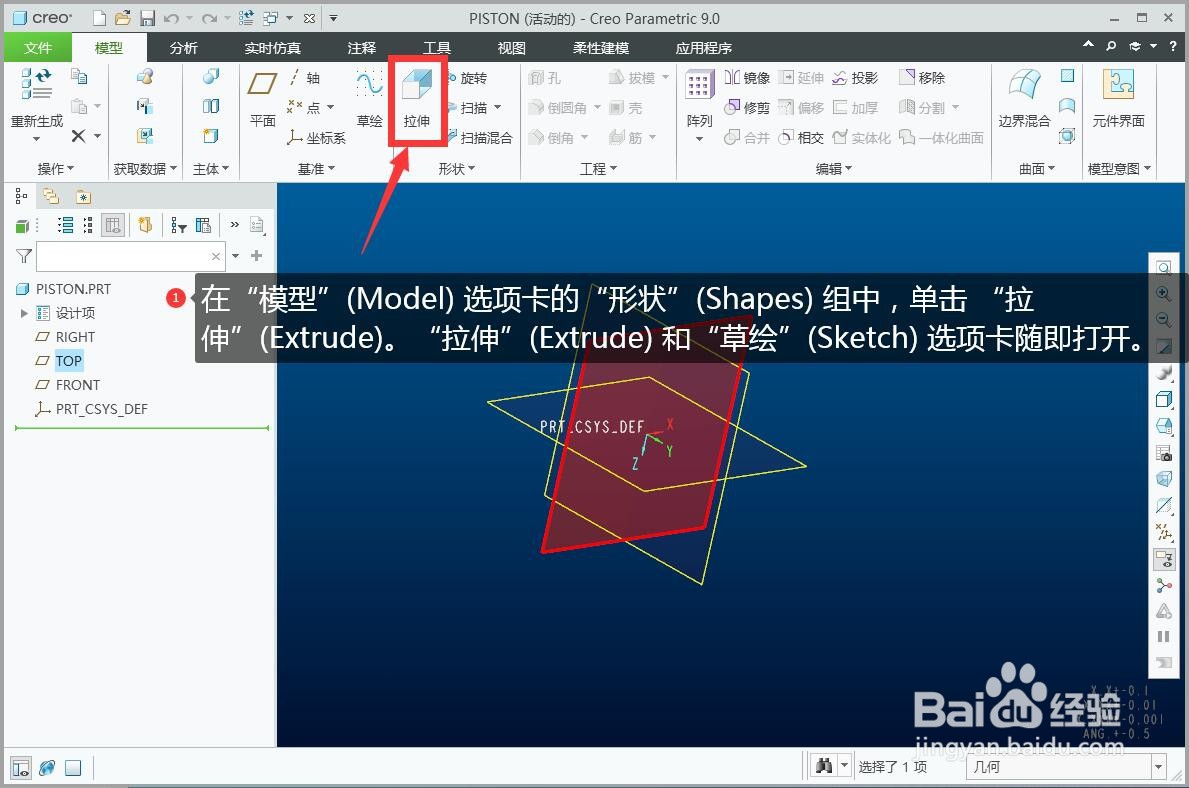

2、在“模型”(Model) 选项卡的“形状”(Shapes) 组中，单击 “拉伸”(Extrude)。“拉伸”(Extrude) 和“草绘”(Sketch) 选项卡随即打开。

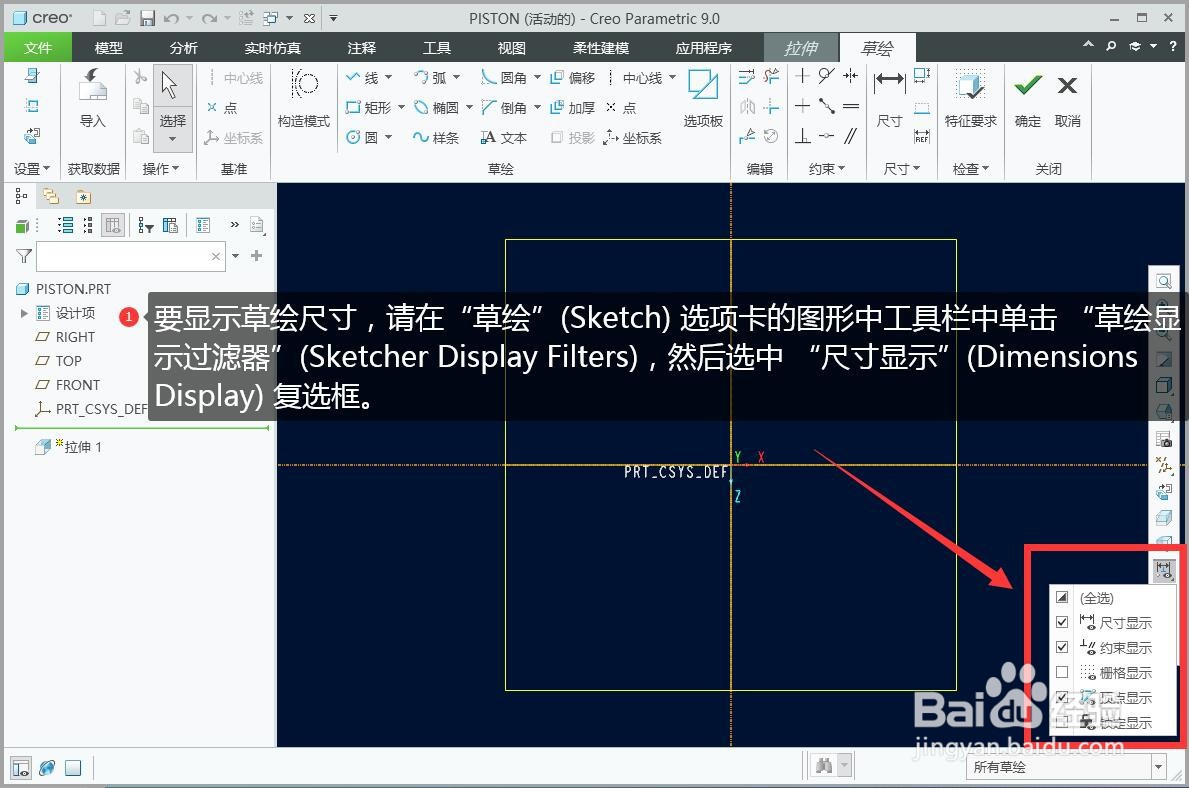

3、要显示草绘尺寸，请在“草绘”(Sketch) 选项卡的图形中工贪诉具栏中单击 “草绘显示过滤器”(Sketcher Display Filters)，然后选中 “尺寸显示”(Dimensions Display) 薪扯获复选框。

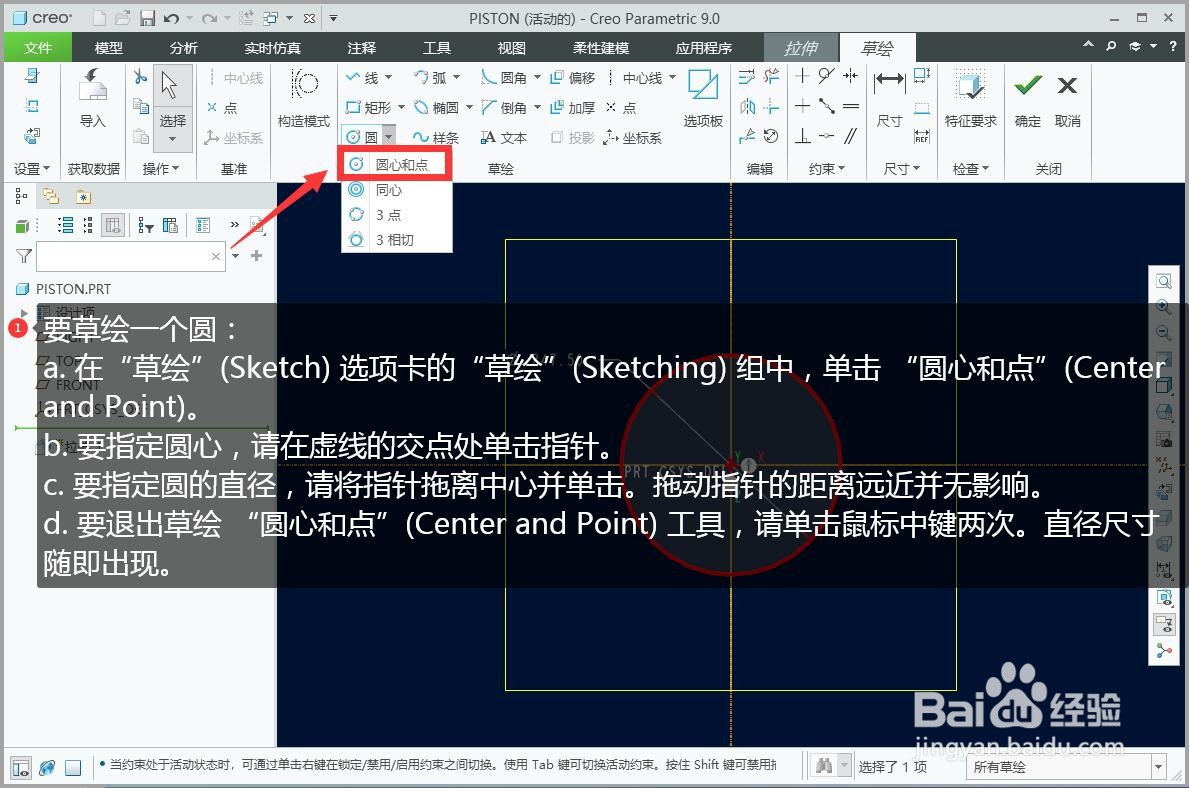

4、要草绘一个圆：

a. 在“草绘”(Sketch) 选项卡的“草绘”(Sketching) 组中，单击 “圆心和点”(Center and Point)。

b. 要指定圆心，请在虚线的交点处单击指针。

c. 要指定圆的直径，请将指针拖离中心并单击。拖动指针的距离远近并无影响。

d. 要退出草绘 “圆心和点”(Center and Point) 工具，请单击鼠标中键两次。直径尺寸随即出现。

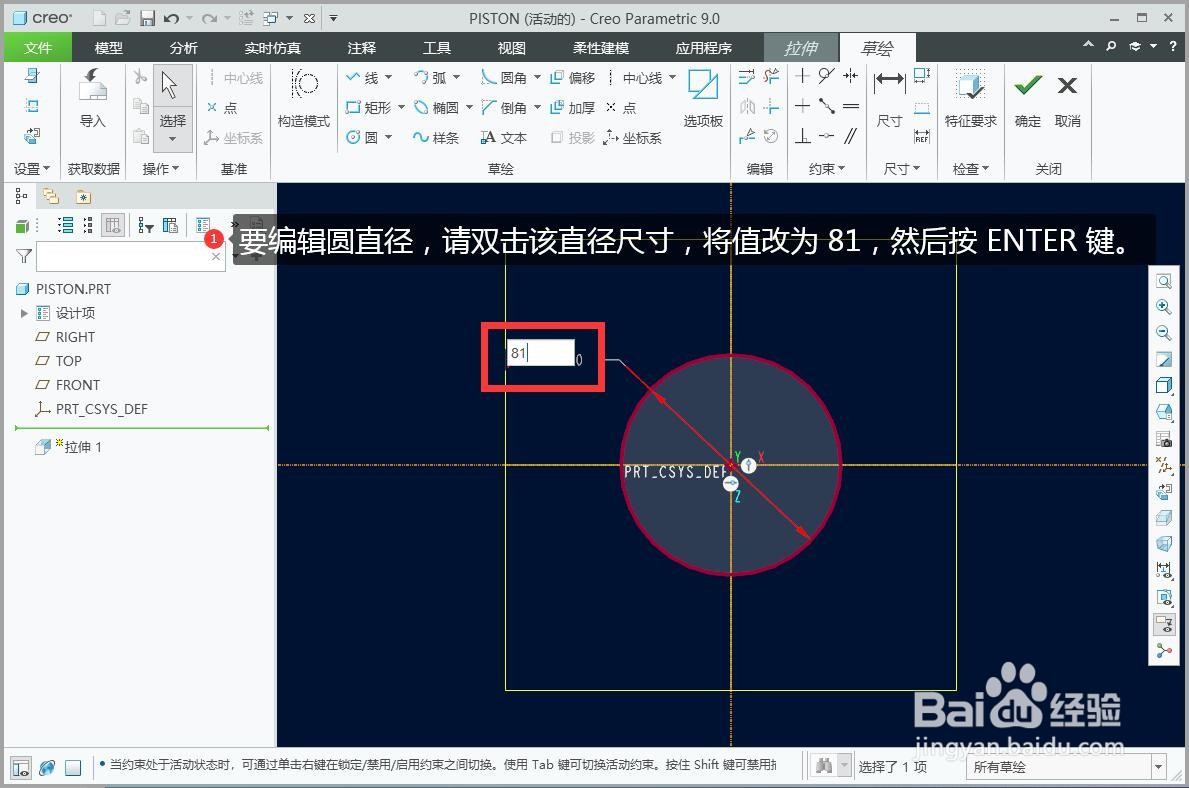

5、要编辑圆直径，请双击该直径尺寸，将值改为 81，然后按 ENTER 键。三捕

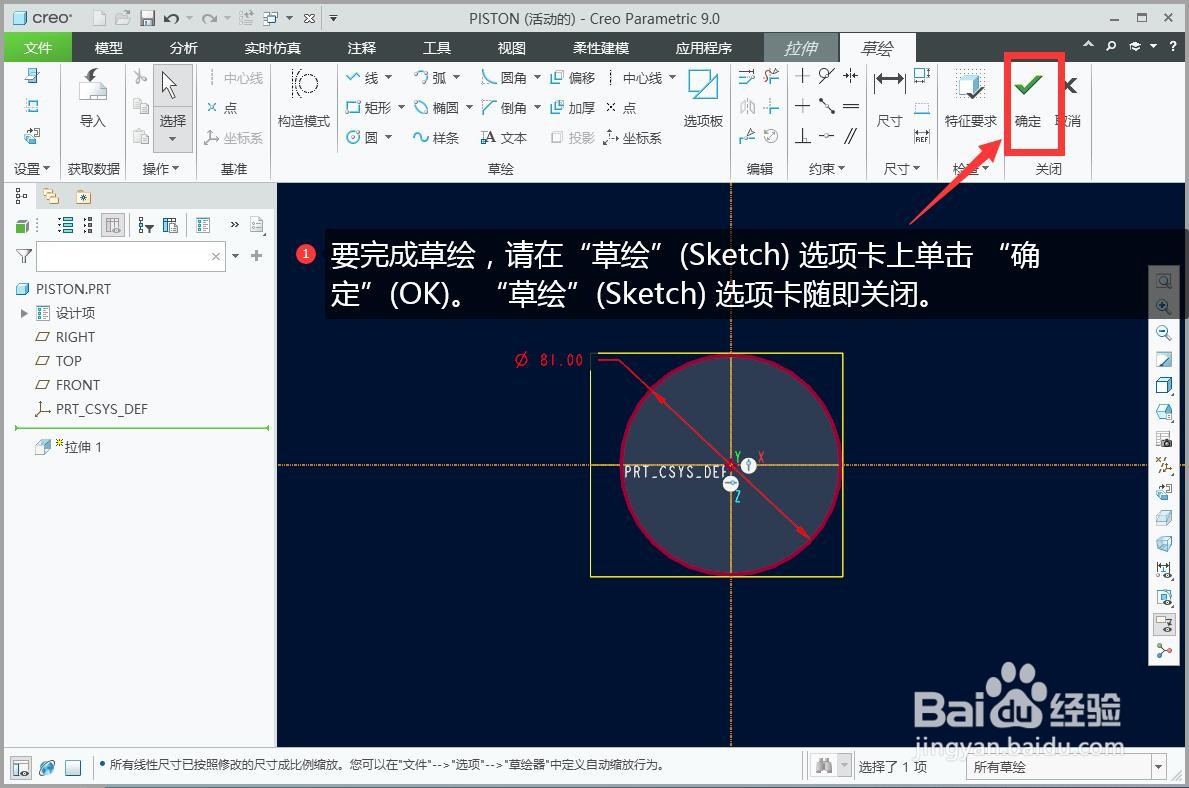

6、要完成草绘，请在“草绘”(Sketch) 选项卡上单击 “确定”(OK)。“草绘”(Sketch) 选项卡随即关闭。

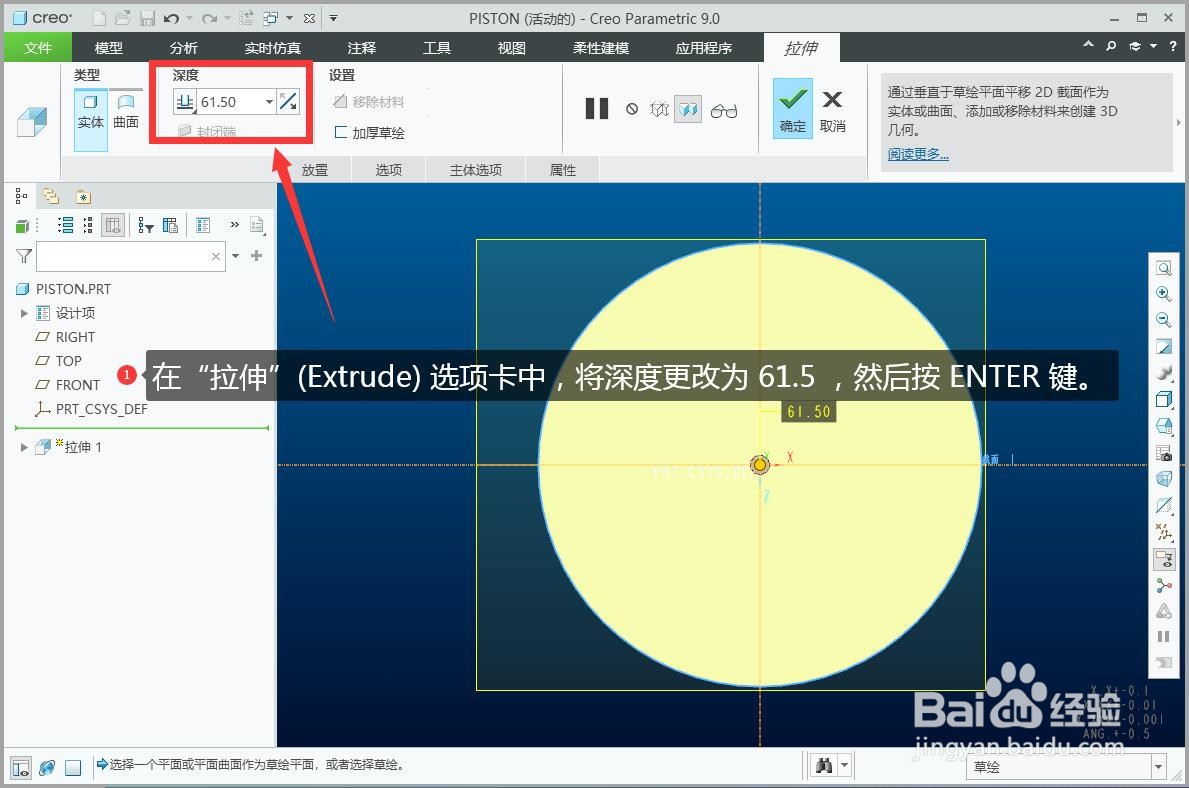

7、在“拉伸”(Extrude) 选项卡中，将深度更改为 61.5 ，然后按 ENTER 键。

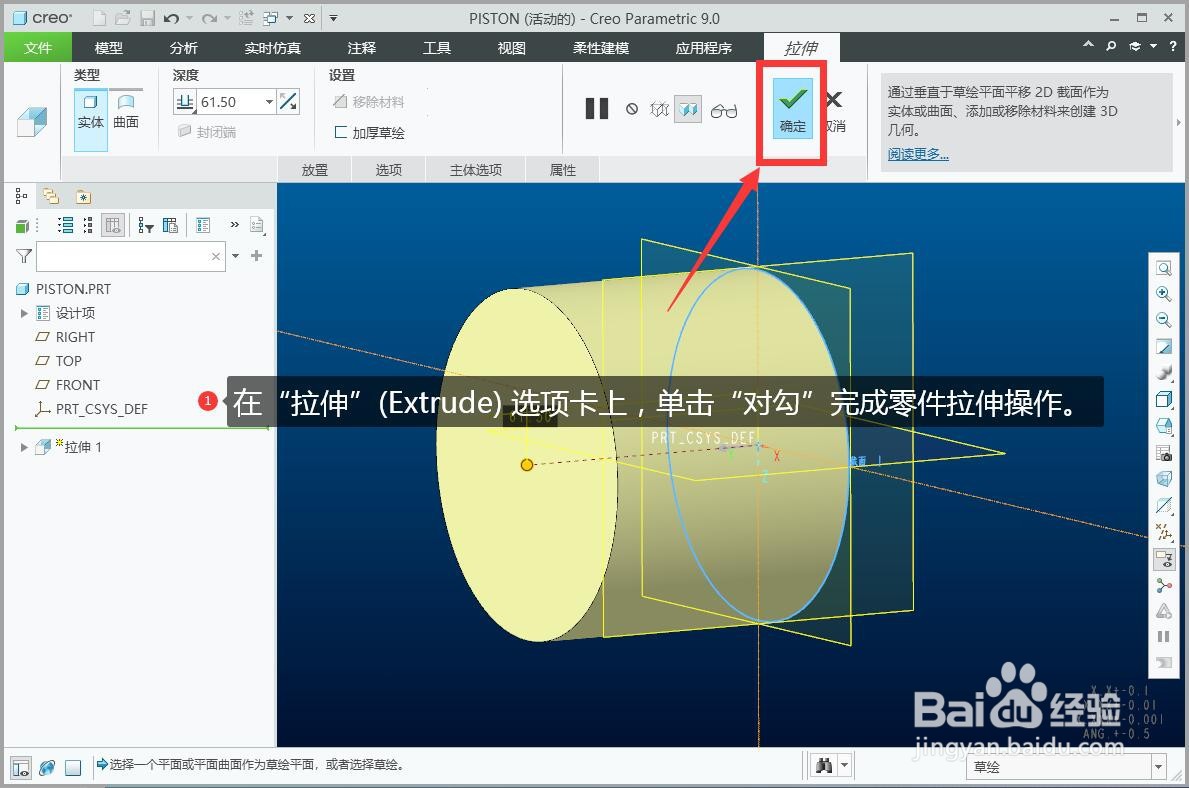

8、在“拉伸”(Extrude) 选项卡上，单击“对勾”完成零件拉伸操作。
