如何绘制建筑彩总

1、清理cad总平面图。确定制作彩色总平面的图框。使用pu命令，将不需要的图元清理干净。

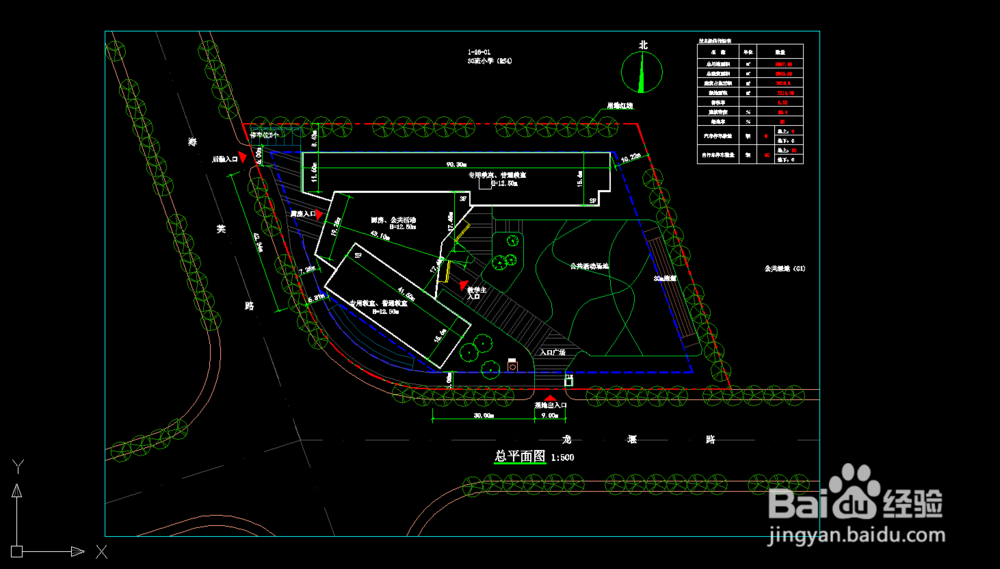

2、将cad总平面分解为，填充框架，填充线，指标表，尺寸标注，行道树，景观湖，建筑红线控制线几部分。

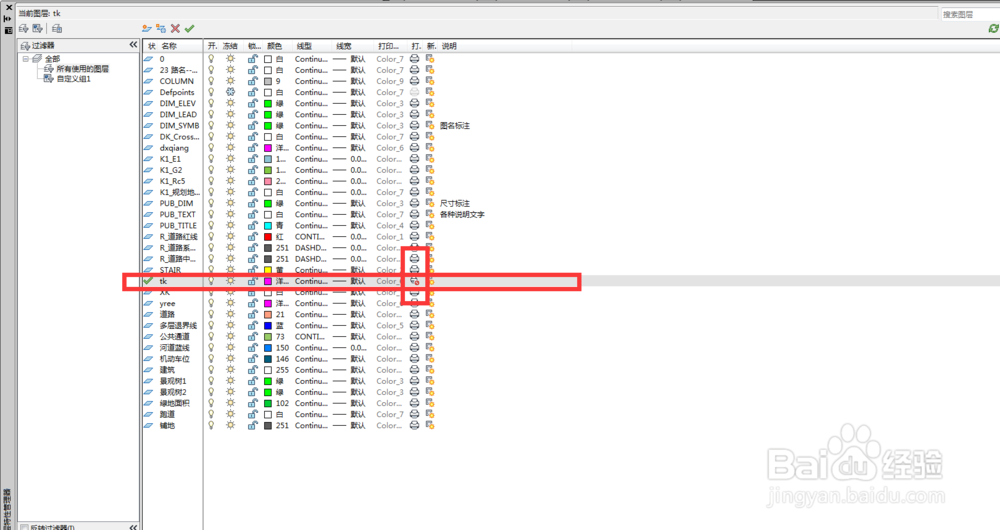

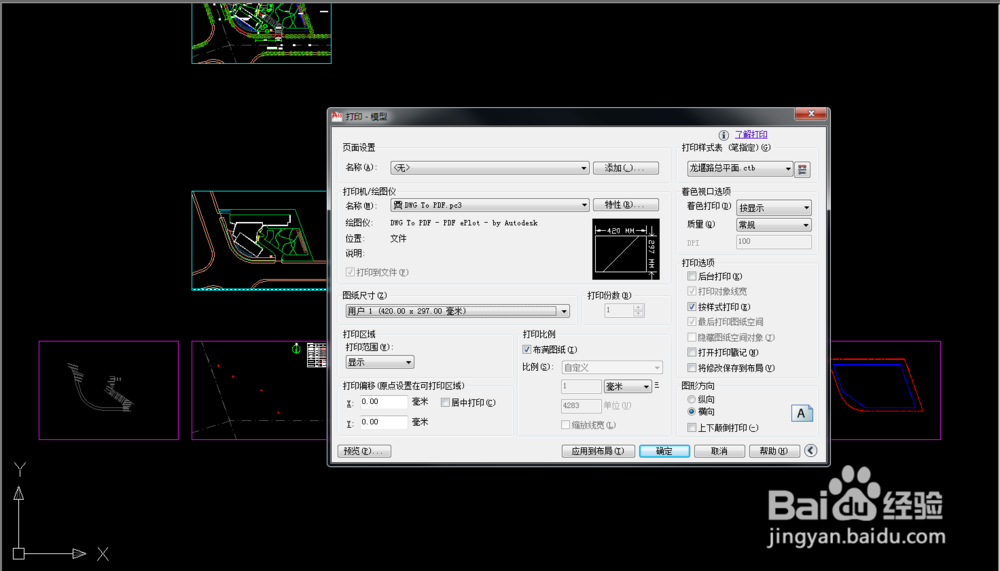

3、设置cad打印图框的打印属性为霹葺檠溥非打印。只把基本填充图的边框显示出来。其他都设置为非打印，这个在以后的打印填充时非常必要。

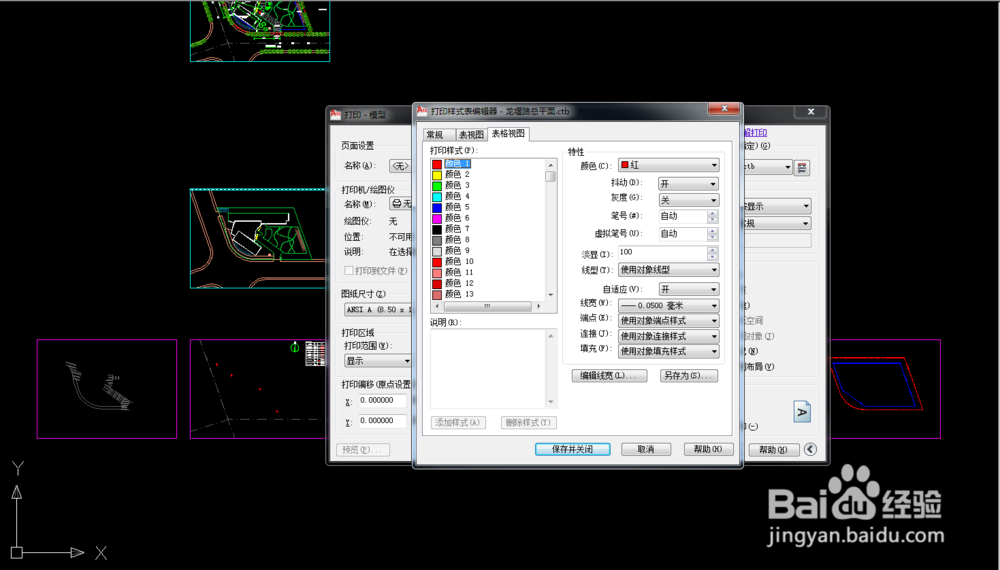

4、设置总平面打印样式，确保主要的线是粗的，次要线打印出来是细的，填充线等为最细的线并给一定的灰度。

5、打印上面我们分好的cad总平面图。将各部分打印成pdf文件。打印成eps也可以，效果差不多。

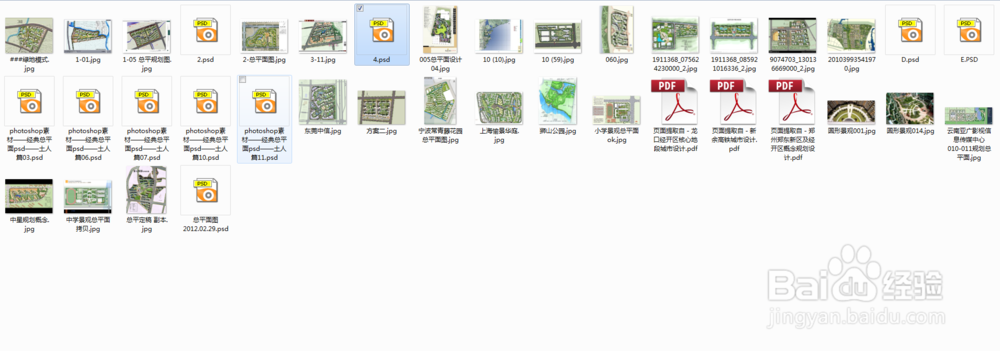

6、填充之前要有先前已经填充好的彩色总平面案例，选择好彩色总平面的填充意向。

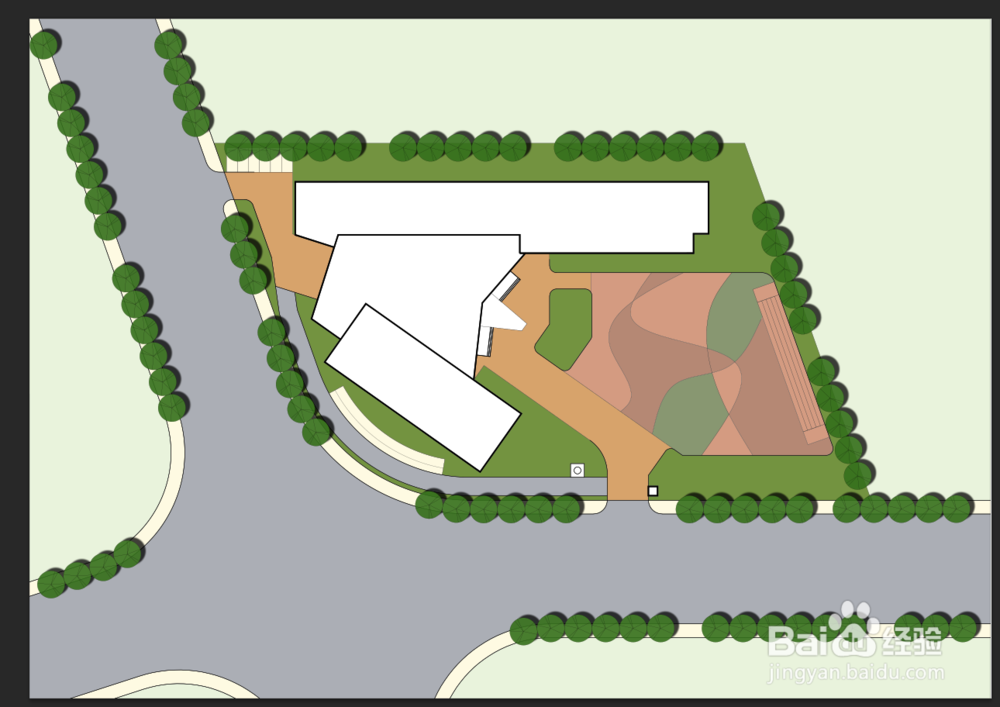

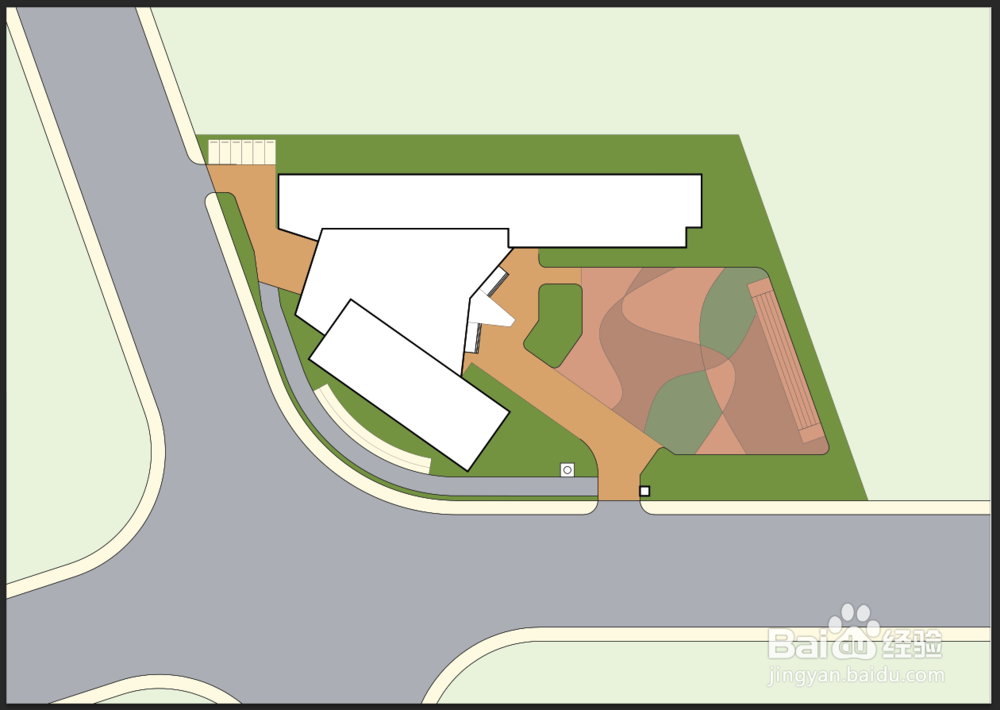

7、将总平面基础图纸导入ps，然后参照上面确定的彩色总平面的色彩意向，填充道路，绿化，铺装，外部环境等颜色。

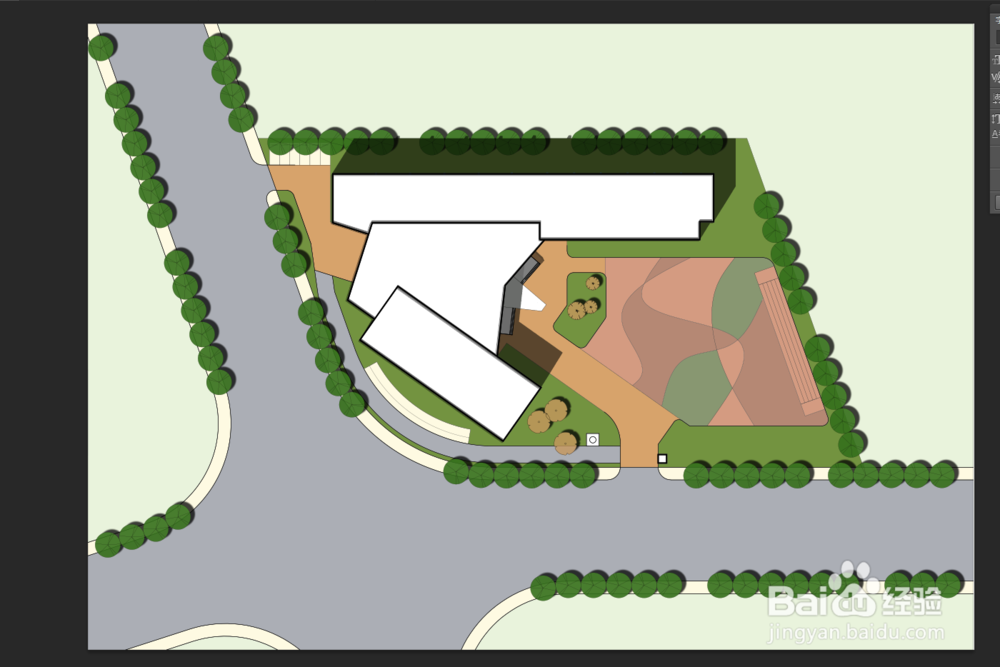

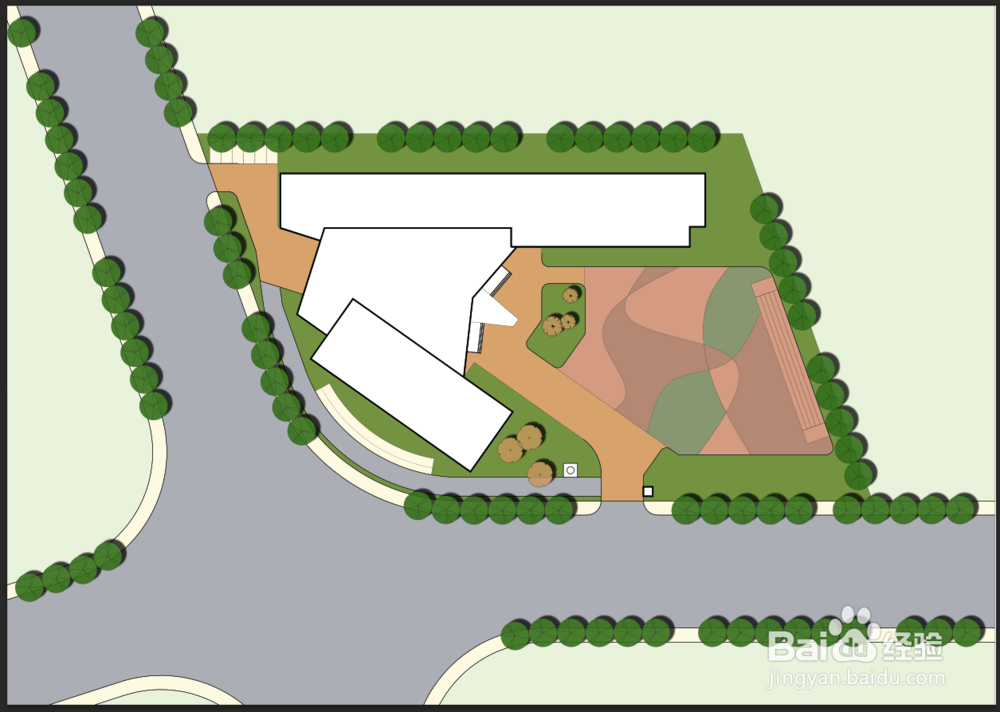

8、将行道树的pdf文件导入进来，参照意向填充颜色，然后给行道树所在的图层添加阴影图层样式。

9、将景观树的pdf文件导入进来，同样参照景观树的填充颜色意向填充颜色，并给该图层藜局腑载添加阴影图层特效，阴影的大小根据需要调整。

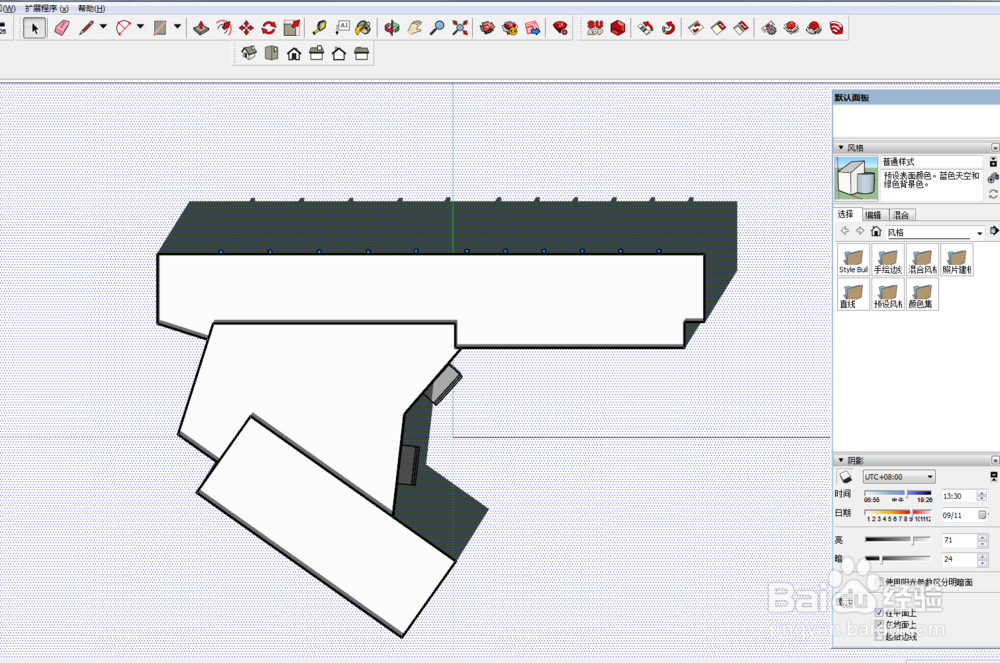

10、为总平面的建筑添加阴影。精确的阴影填充方法就是通过sketchup导出顶部阴影。然后导入总平面，图层属佣甲昭宠性改为正在叠底，然后调整大小对位，调整透明度等完成阴影的添加。如果没有sketchup模型，就需要手动添加阴影。

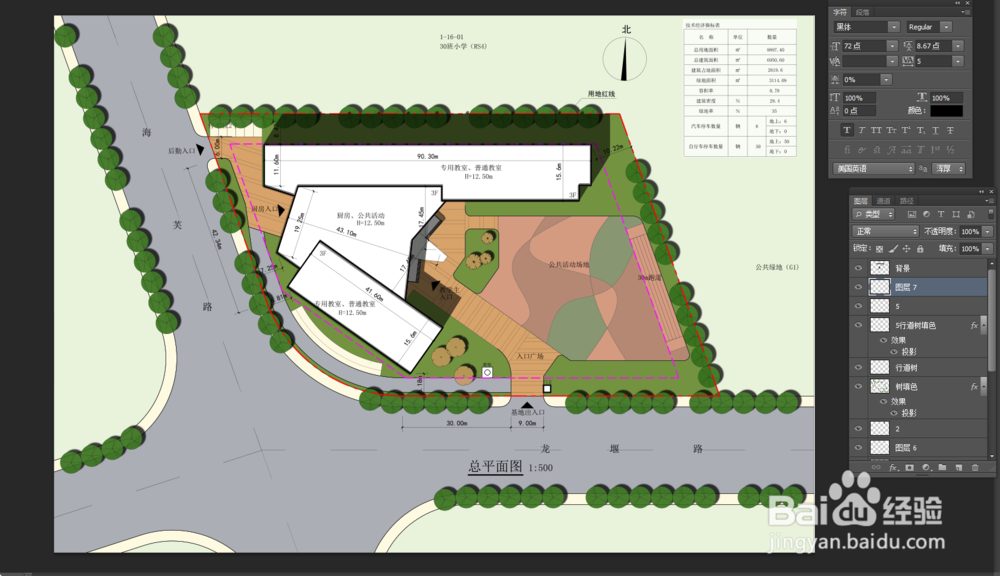

11、阴影填充完毕之后，然后添加指标表图层，建筑红线，文字，标注等图层，导入的过程中主要个图层的上面顺序。
