使用CAD绘制照明引出线位置图示

2025-07-19 03:12:35

1、打开CAD，使用直线工具，在作图区绘制一条横线，如下图。

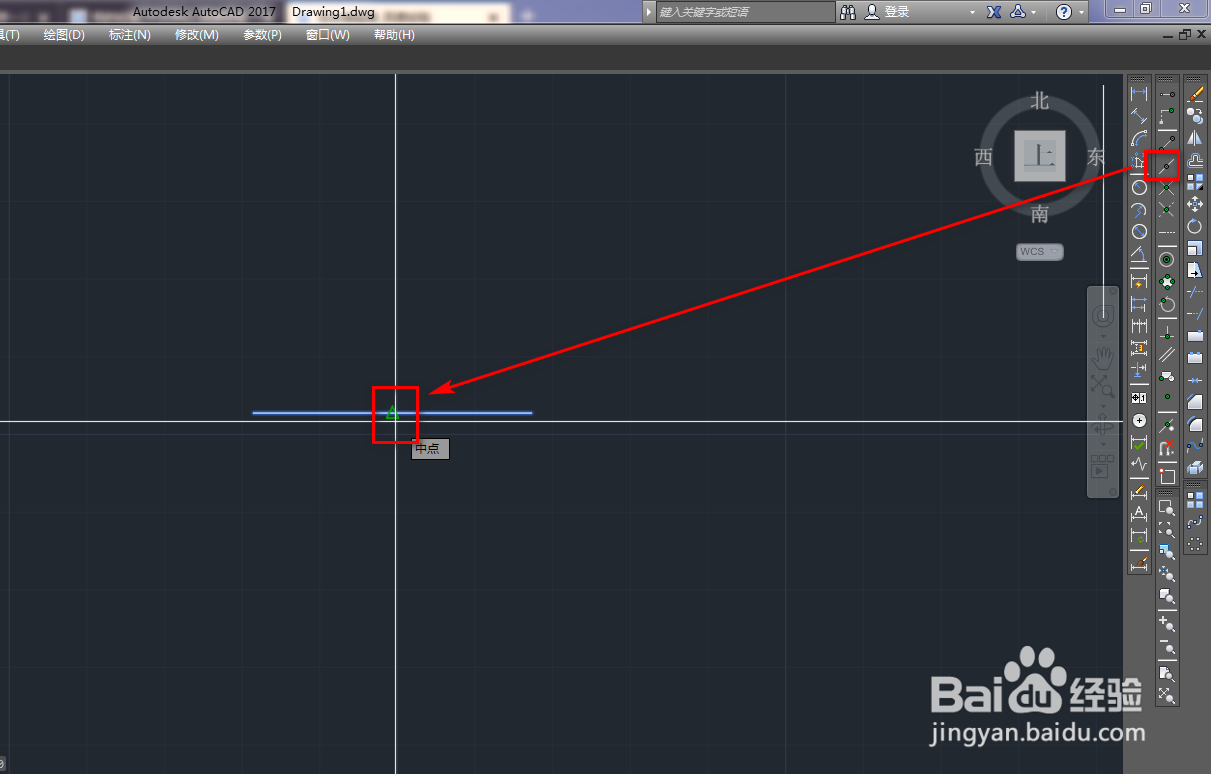

3、点击捕获中点，将旋转点定位到横线中点，如下图。

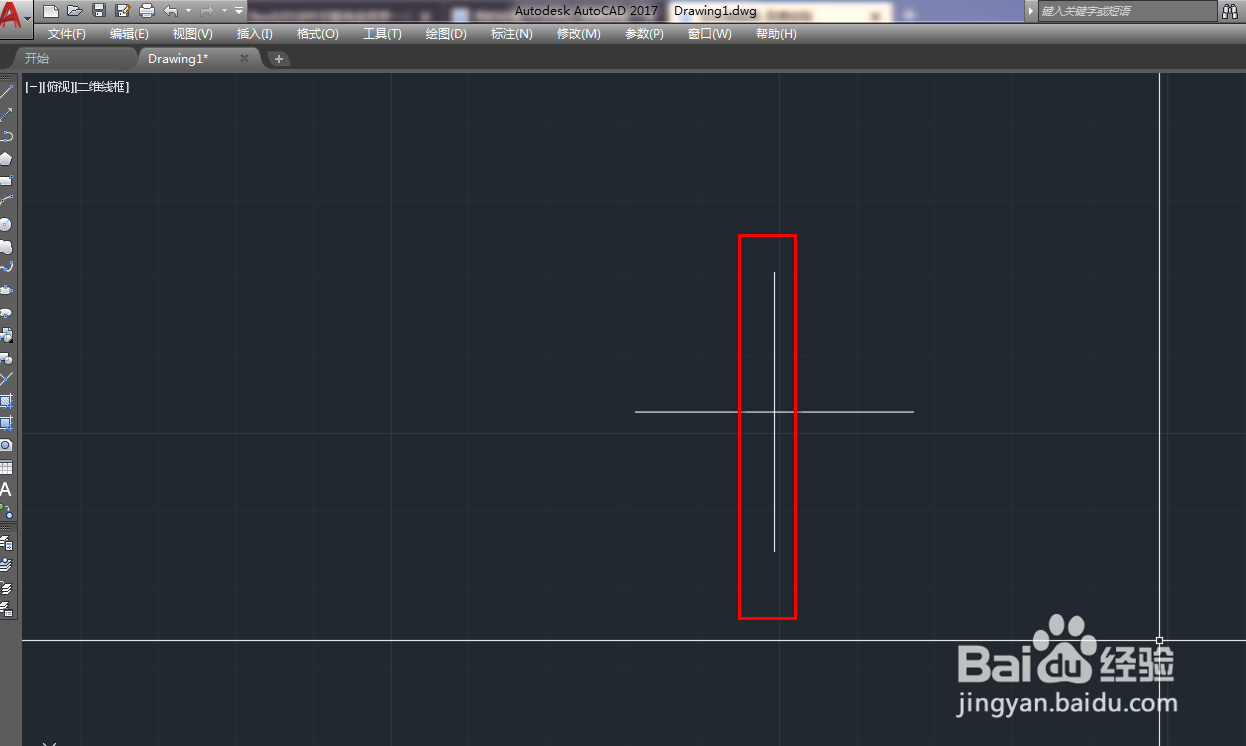

5、旋转度数为90，结果如下图。

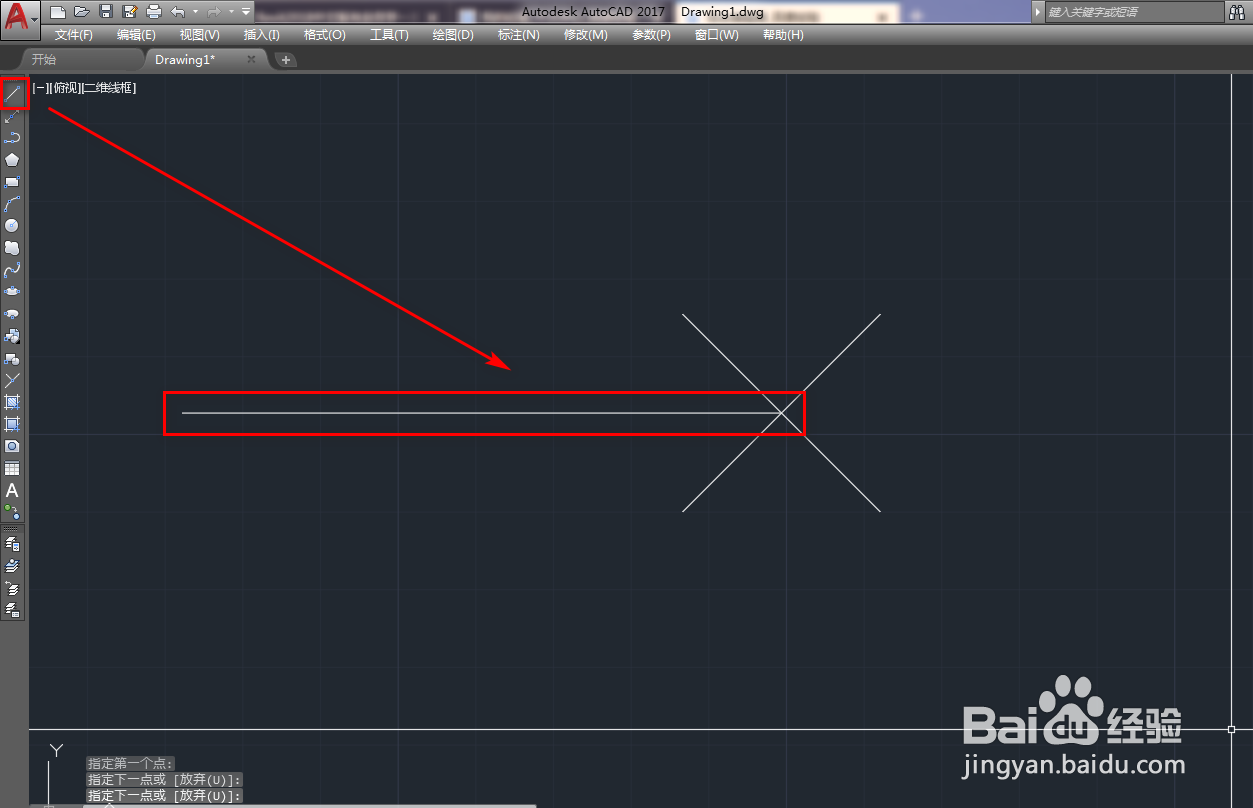

7、最后，使用直线工具，以交点为起点绘制一条横线，就得到了我们需要的照明引出线位置图示，如下图。
