C4D创建数位板插笔座底座的方法

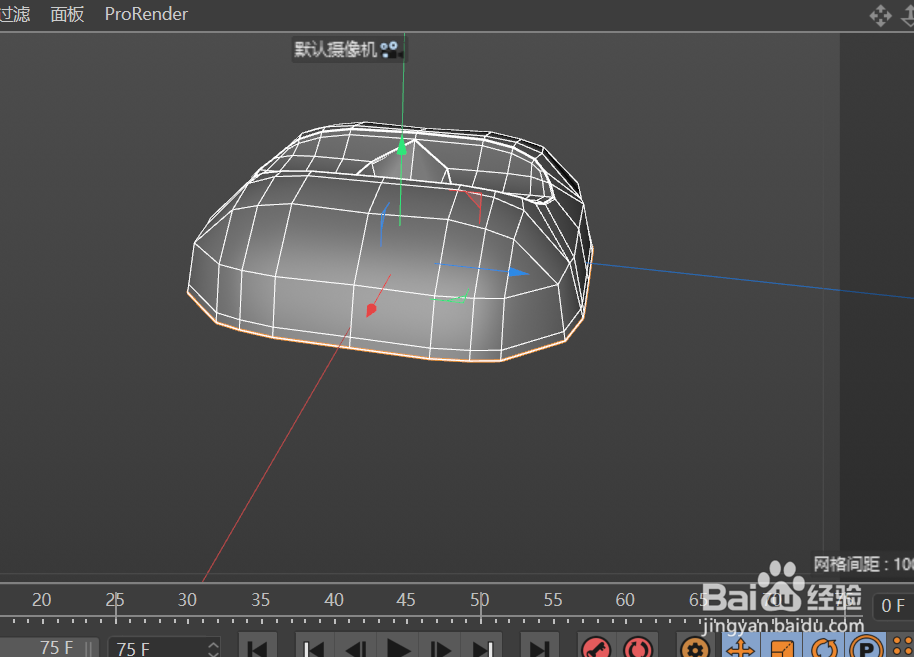

1、  选择插笔座上部分模型的底面轮廓边，用挤压命令向下挤压夏霜虚出一段距离。

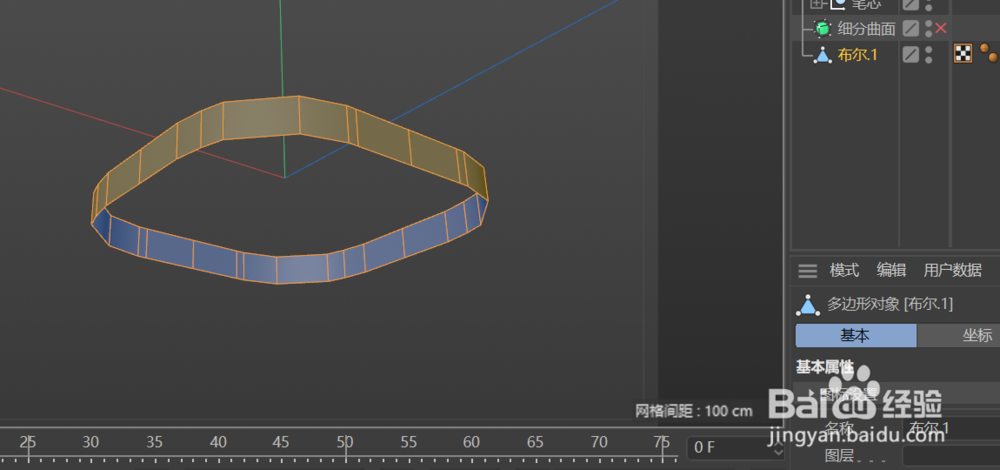

2、  保持挤压面片处于选中状态；选用分裂命令，将面片从模型中分离出来；原挤压面片删除，隐藏模型，得到底座的基本截面。如图所示。

3、   选用封闭多边形孔洞，将分离出来的片面底部封闭。如图所示。

4、  对影响模型曲率的结构线进行优化，去掉图1所示的结构线；对底部封口的轮廓边倒实体角。如图所示。

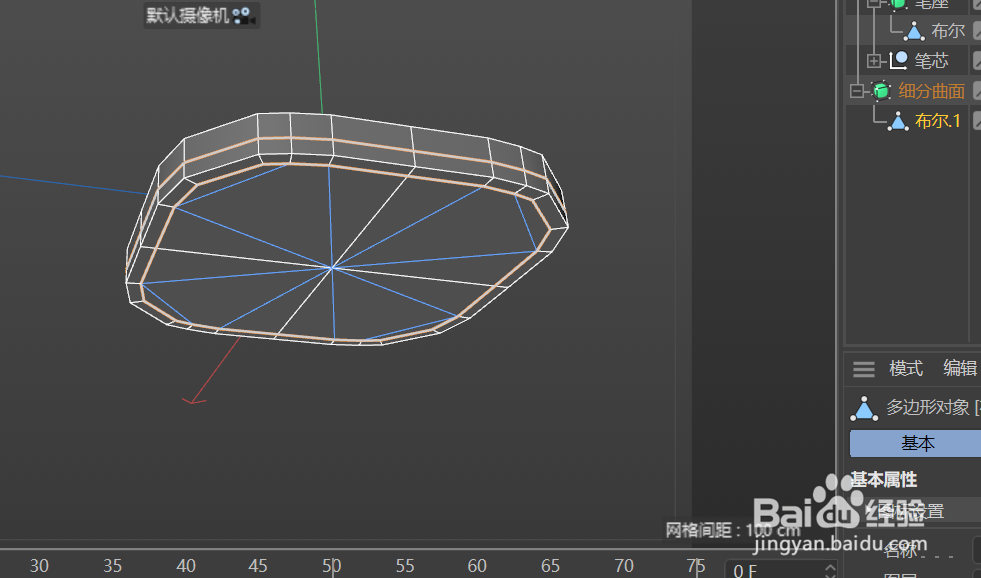

5、  选中所有面片向内进行2MM的挤压，使片体变成有厚度的壳体。如图所示芬信。

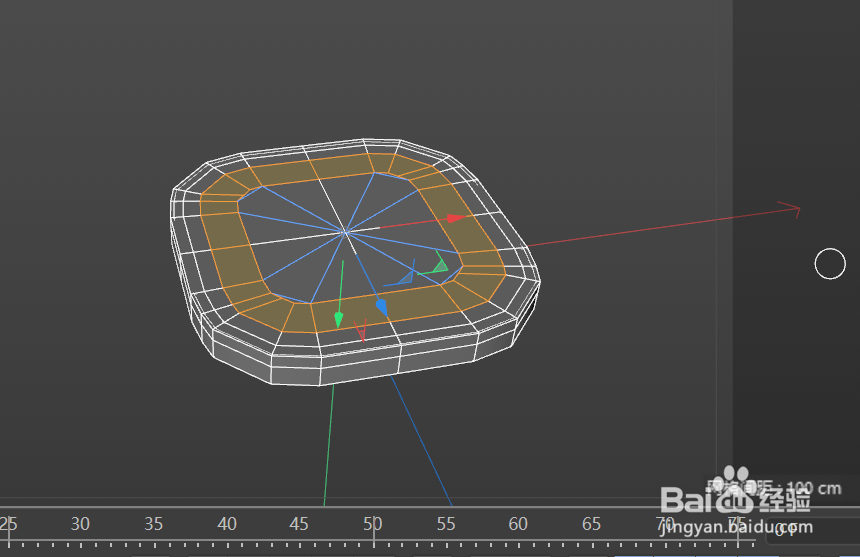

6、  选中壳体底晃忌部的面片进行二次内部挤压，得到图中所示的一圈面片。如图所示。

7、  将上步选中面片向下挤压出1MM的厚度；选中挤压后形成的结构线进行倒实体角，得到控制边后添加细分曲面即可得到有硬边的圆滑模型。
