1、　　ARCHICAD22截面管理器中新添加的偏移调节器对幕墙专业有很大帮助，在此百思美小编为大家分享一些相关的实用技巧，希望能给小伙伴们一些启发。

2、如何创建多自由度可调节的幕墙型材截面(幕邗澧寒壁厚、型材高、型材宽及其他)?第一步：打开截面管理器，选择已创建好的幕墙型材截面

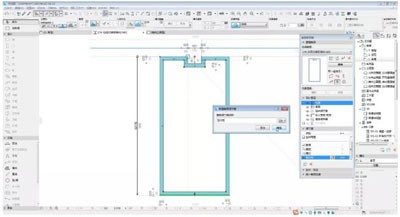

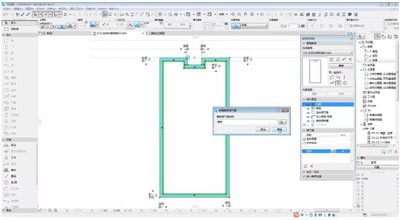

3、第二步：为壁厚添加调节器1、新建壁厚调节器

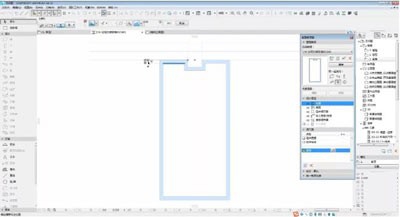

4、添加壁厚调节器标注选择型材内边选择型材外框端点确定标注位置

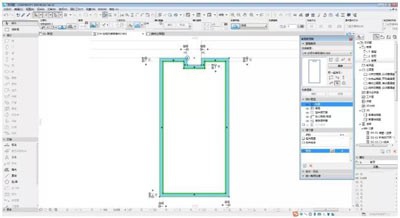

5、依次为型材内其它边添加壁厚调节器标注

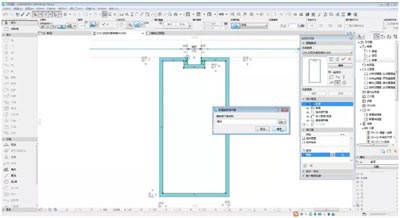

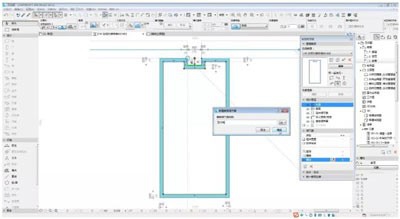

6、第三步：为槽宽添加调节器1、新建槽宽调节器

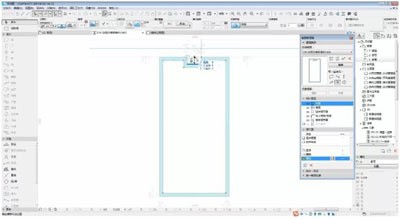

7、添加槽宽调节器标注(分别选择型材外框凹槽左右两边确定标注位置)

8、第四步：为槽深添加调节器1、新建槽深调节器

9、添加槽深调节器标注选择型材外框凹槽底边选择底边参照节点确定标注位置

10、第五步：为型材高度添加调节器1. 新建型材高度调节器

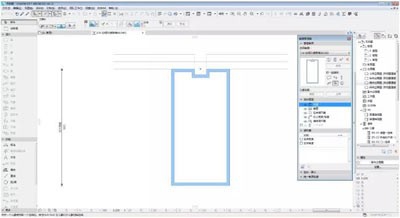

11、添加高度调节器标注选择型材外框底边选择型材外框顶部端点作为参照节点确定标注位置

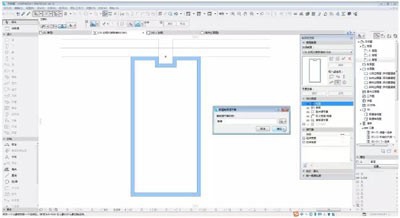

12、第六步：为型材宽度添加调节器1. 新建型材宽度调节器

13、添加宽度调节器标注分别选择型材外框左右两边确定标注位置

14、第七步：激活梁工具并保存

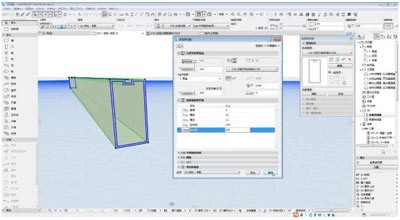

15、第八步：在三维中创建，通过梁设置调节截面尺寸

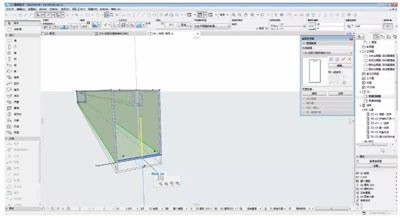

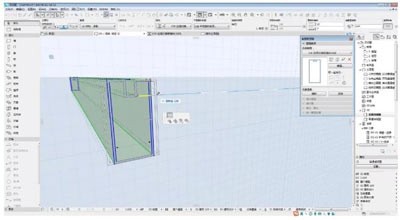

16、第九步：在三维视窗中调整截面尺寸调节槽深

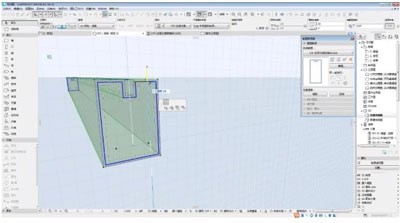

17、调节型材宽度

18、调节型材高度

19、调节壁厚

20、调节后显示结果

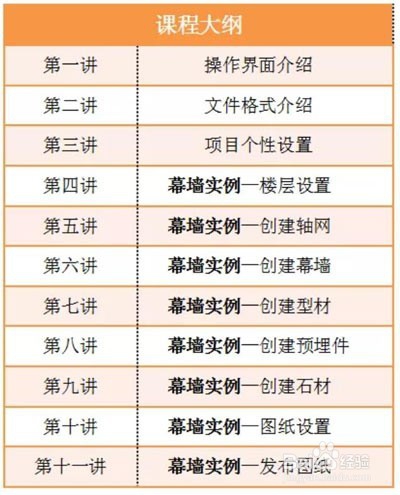

21、本期介绍的是偏移调节器如何首疏扌熘创建可变截面幕墙型材，我们还将陆续推出一系列相关课程，欢迎各位小伙伴持续关注!
