Creo阵列命令的使用

1、新建一个零件图，先使用拉伸命令绘制一块平板，然后再拉伸切除做一个圆孔，

2、如果想要在平板上绘制多个拉伸圆孔，则可使用【阵列】命令来快速实现

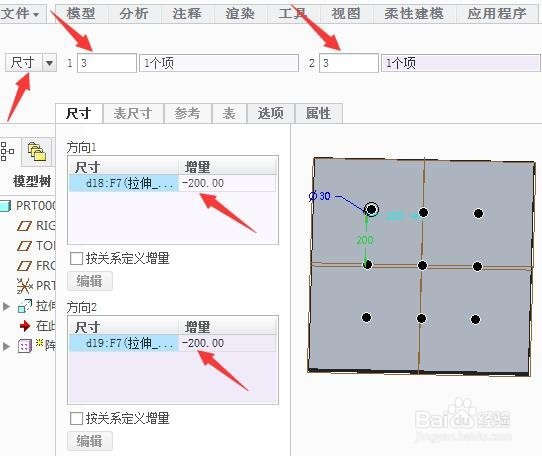

1、选择阵列方式为【尺寸】，分别调整两个方向的阵列间距和阵列数量，点击确定之后即可完成阵列

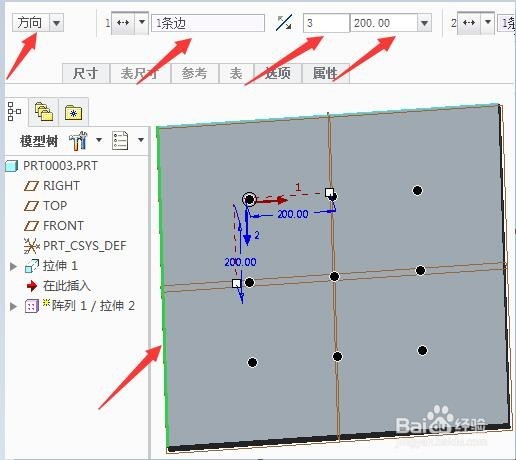

1、单击一条边作为第一阵列方向，输入阵列数量和阵列间距，再使用同样的方法定义第二个阵列方向，点击确定之后即可完成阵列

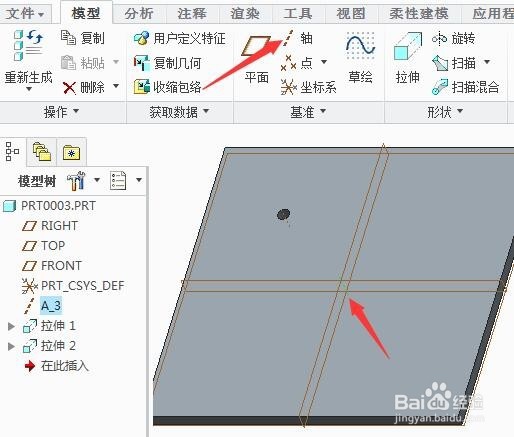

1、在两个平面相交的位置创建一个轴

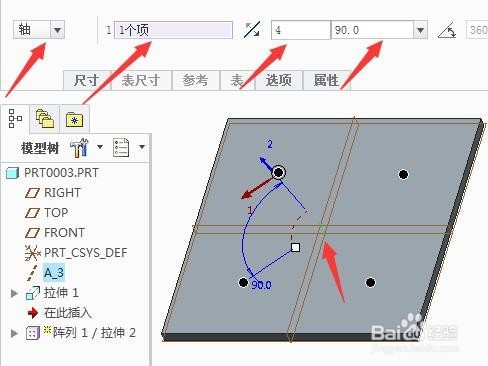

2、进入阵列界面，选择轴阵列，首先选择之前创建的轴作为旋转轴，输入阵列数量和阵列成员之间的夹角，点击确定之后即可完成阵列
