智能蓄电池单体活化仪的操作指南---充电功能
1、充电机以所设置均充充电电流的浮充转换值的百分比判别阈值，大于阈值处于

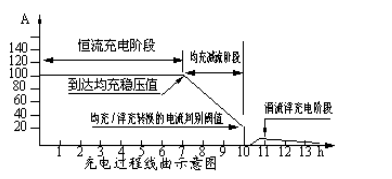

均充状态，小于阈值处于浮充状态。如图所示的充电过程是：充电早期以所选的充电电流对蓄电池进行恒流充电;当蓄电池电压到达充电机所设定的均充稳压值时，自动转为定压减流充电；当电流减小至均充/浮充的转换阈值时则自动转为浮充电。如蓄电池组端电压等于充电机的稳压值，充电电流为零；一般可认定此时蓄电池已充满，完成充电。若此时继续充电，经过一段时间后，会逐渐出现维持浮充状态的涓流。设计成上述的充电特性，即先以较高的(均充)定压电压使蓄电池组的每节电池都能够较快地充分地充满电，继而以较低的(浮充)维持电压使蓄电池避免过充电，实现无人值守或减轻操作人员工作强度。
l 测试前接线时应按照“先仪器，后电池”顺序进行接线，即：先接仪器端的连线，后接电池端的连线。
l 测试完毕，用户拆线时应按“先电池，后仪器”的顺序进行拆线，即：先拆电池端的连线，后拆仪器端的连线。
l 首先确认电池组处于脱离系统的状态，然后用充放电缆按“正”（红色）“负”（黑色）将仪器的正、负极与电池组正、负极并接。
l 连接仪器220V电源线
l 注意：保护地线应可靠接地！！以保证人身安全及设备安全可靠的工作。
l 请用户仔细检查接线是否正确，注意电池组端子正、负极接线是否正确。注意：充电电缆严禁反接！否则会损坏设备！
l 检查无误后，接通电源，开始工作。
2、进入主界面，选择“”—“ ” 进入充电参数设置界面

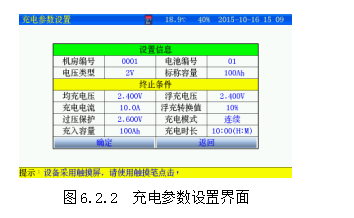

图6.2.2 充电参数设置界面
l 按界面提示输入设置参数，若参数设置错误，发出“笛. 笛. 笛.”的提示音，提示：参数设置不合理。
l 机房编号：0001-9999
l 电池编号：01-99
l 电压类型：根据电池标称电压选择。（2V、6V、12V）
l 标称容量：单节电池的标称容量。
l 均充电压：设置可根据电池提供的均充电压设定。
l 浮充电压：设置可根据电池提供的浮充电压设定。
l 充电电流：充电电流不能大于电池的最大电流。
l 浮充转换值：当充电电流小于设定的充电电流x浮充转换值，充电转为浮充状态。
l 过压保护：充电中，电压高于此值，将停止工作。
l 充电模式：
u 连续：充电过程中采用连续电流方式充电。
u 脉冲：充电过程中采用脉冲电流方式充电，激活电池使用。
l 充电时长：最小1分钟；最大99小时59分。
l 设置完成并确认接线正确后，按确定进入开始充电。

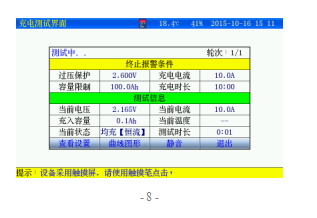

3、l 达到报警条件的数据，将显示为红色。
l 查看设置：查看测试设置参数。

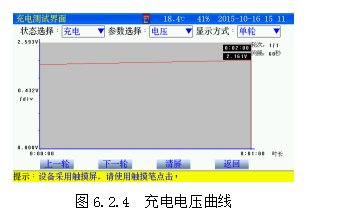

l 曲线图形：显示电池电压、电流、容量、温度参数曲线。（详见3.2.4）
l 静音：若达到报警条件，测试仪显示报警原因，并发出“笛…笛.笛...”的提示音，按此键可关闭报警。
l 退出：停止放电
4、l 状态选择：不能选择
l 显示方式：不能选择
l 参数选择：可以操作，选择电压、电流、容量等参数，查看曲线。
l 返回：返回测试主界面
5、 人为终止或达到终止条件后，测试仪停止充电，显示测试结果。

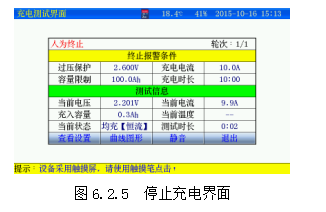

图6.2.5 停止充电界面
l 测试完毕；查看测试数据详见章节6.5介绍
关闭测试仪电源，拆除接线，拆线时应先拆与电池的连线，后拆与仪器的连线
