城市公交车辆无线视频监控系统技术方案

1、第一章前言随着4G牌照的发放，各大运营商开启了无线网络运营时代。4G视频监控业务利用高带宽的无线接入，支持在任意地点上传现场图像、在任意位置接收远程图像，并和固定网络视频监控系统融合实现随时随地、无所不在的视频监控应用。4G视频监控是具有高端和差异化特色的4G多媒体业务的典型代表，可广泛服务于应急指挥、公交监控、家庭监控、公共多媒体服务等领域，极大地扩展了视频监控的应用环境和使用方式，给用户更友好、更便捷、更贴身的业务体验，具有广阔的市场前景。该方案最大的特色就是满足了4G时代的视频监控需求，实现与固网移动融合。这种全新的视频监控应用模式可以很好地推动4G多媒体业务的发展。

2、第二章系统概述随着我国经济改革的不断深入和市场经济体制的逐步建立，城市公交、道路运输等各项交通事业正在跨越式地向前发展,为了实现进一步管理好运输市场,保证运输安全等一系列目标，各级交通部门正在积极推行“智能交通”：即通过运用先进的信息、通信、控制等高新技术对传统运输系统进行改造而形成的一种信息化、智能化、可视化的交通运输体系。绝大多数城市的公交车辆已经装备了语音报站器，甚至GPS城市公交智能调度系统，大大提高了城市公交的指挥能力和灵活调度能力。但是，这些只能传送音频和数据的设备，对于城市公交车辆的还是远远不够的。公交车辆上媒体播放设备，不能远程更新媒体文件，导致人工更新过程复杂繁琐，媒体文件更新慢。因此添加无线视频设备，尤其是远程移动视频监控设备变得更加重要，在实时视频传输的同时，又可支持远程传输媒体播放文件。至此，蓝斯通信自主研发的基于联通WCDMA网络的无线视频监控系统，恰好弥补了这一国内空白。系统突出以下几个要点：·嵌入式模块化设计，内置硬件狗，保证系统运行稳定可靠。集视频、语音和数据采集和单通道或二通道WCDMA无线数据传输一体化·超低码率，带宽自适应，独有的前处理技术，把握视觉细节·超强、高效的H.264编码和单卡或双卡WCDMA无线传输，保证了高品质的图像和流畅性的视频（最高可达25帧/s）·独有的可靠连接技术，针对WCDMA无线网络设计，在恶劣网络条件下保障视频流畅传输·SD卡存储方式，存储维护方便·多路双向语音通信，支持多种语音编解码算法，音视频同步·支持多种PTZ协议，协议可扩展，工业标准的控制I/O,支持多路报警联动·4路产品WCDMA传输时可选1路通道编码传输，也可选4路同时分帧传输，报警时自动切换到对应视频通道·支持WCDMA无线上网功能·预留RJ45接口，方便与外界设备对接

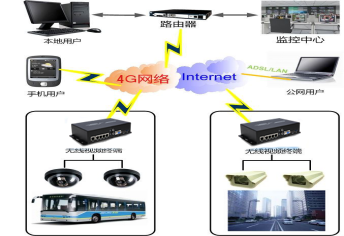

3、第三章系统方案设计3.1监控系统原理图我们对监控系统的监控前端、传输线路和监控中心进行设计。本监控系统不仅能够实现原有系统的图像监控功能，还可实现网络化监控，即现场图像既能在本地监控中心收到，授权用户也可以通过网络（Internet、LAN等）随时随地进行监控。此外，独创的SD卡录像存储专用存储结构，容错性强，异常断电时数据不会损坏或丢失。系统拓扑图如下：

5、3.4监控系统优势3.4.1功能集成，充分利用网络资源常规的解决方案都是将上述的功能利用多个系统来实现，造价高且以后的扩充和升级不方便。本方案利用现代计算机网络技术的先进性，将多个功能集成起来，不仅充分利用了网高速准确的优点，同时也容易将各种服务需求集成于Internet，体现了先进性和经济性。3.4.2优秀的图像品质采用先进的H.264编解码技术，图像清晰、自然。标准分辨率352X288像素，最高达704X576像素，并可自定义。图像无闪烁，连续性好，标准图像帧率为25帧/秒。

6、3.4.3低带宽占用传输图像在25帧/秒、分辨率352×288像素时，平均占用带宽仅为250kbps，使用户在同样的网络条件下可传输的视频路数提高了数倍，无形中节约了用户的网络资源投入。3.4.4系统结构灵活采用标准的组网方式，支持IP单播、组播功能，可以组成点对点的监控系统，又可以组成一个中心对各站点的系统；在网络上可以设置多个分控图像工作站，满足多个用户的需要，可以组成多级监控系统。3.4.5可扩容性强采用模块化设计，能够平滑实现端局扩容、中心扩容和分控台扩容。无论单级扩容或多级扩容都可以充分利用前期资源，降低扩容投入成本。

8、 CM530无线视频终端采用了三项自主产权的关键技术：超低码流H.264视频压缩技术、专有信道动态适配再胰咆并技术、针对无线信道设计的准可靠传输纠错技术，同等无线条件下图像质量高于国内外同类产品视频图像清晰连贯，平均延时在3-5秒。可.以满足不同行业无线视频传输，图片抓拍无线数据采集，应急指挥等应用。产品广泛应用于公安、边防、消防、路政、城管、环卫、公交、客运、电力等行业。4.1产品特点1、最优秀的视觉效果超低码率H.264编码单卡最高可达15帧/秒，多卡捆绑最高可达25帧/秒，平均延时约3-5秒，图像连贯性好；专有图像处理技术，画面细节丰富，同等网络条件下视觉效果优于国内外同类产品。2、实时数据采集设备具有标准的RS232通信接口，提供高速、永远在线的双向透明串行数据传输，通过与数据采集器连接，可以实时采集传输现场环境参数（温度、湿度）、设备状态（电压、电流）等数据3、灵活的报警联动两路开关量输入，1路继电器输出，支持前端联动设置，报警时会主动触发开关量输出、启动视频上传、自动抓拍图片、触发设备上线；输入输出接口的数量可以根据用户需求定制4、GPS数据传输支持视频、音频、数据和GPS定位信息的同步传输，提供GPS数据过滤、漂移修正功能，管理系统软件支持GPS数据转发，可以配合专业GPS软件使用，也可直接采用MAPINFO软件的电子地图功能5、短信触发上线设备除了支持常在线(加电上线)、报警触发上线、定时上下线等常规上下线方式外，还可以通过短信触发上线，用户只要通过鼠标点击短信上线，系统平台会自动通过短信的方式触发对应的设备连线，可节约无线网络资源和使用费6、安全加密策略用户登录过程使用CHAP协议，密码没有明码传输，防止恶意窃取；命令通道采用DES加密技术，杜绝身份伪装；使用加扰技术对数据加密，更新周期短，防止暴力破解。同时，系统支持VPDN虚拟拨号专网接入方式，将系统彻底与公网隔离，防止恶意攻击。针对军方用户可以提供通过国家密码管理委员会办公室鉴定的硬件加密机（加密费用另付）7、专业的平台软件支持所有型号的设备与管理平台无缝兼容，可以组建大型的专业监控系统。系统支持手机浏览功能，实现随时随地监控；通过网络视频*和电视墙管理器，可以实现电视墙功能，将模拟监控与数字监控完美结合；同时提供功能丰富的专业监控客户端软件和充满行业特色的WEB界面方式。4.2产品功能1、远程实时监控，双向语音对讲，实时接收车辆报警信息2、支持电脑浏览，手机浏览，监控中心电视墙浏览多种观看方式3、内置GPS定位功能，实时监控车辆位置，对偏离路线、超速、异常停车等可疑行为立即报警4、多角度音视频及GPS运动轨迹同步录像，低码率H.264编码，图像清晰流畅，节约存储空间5、车载9-40伏宽电源设计，满足任何车辆直接供电6、独创的SD卡录像存储专用存储结构，容错性强，异常断电时数据不会损坏或丢失7、支持远程无线下载录像片段，支持多路同步播放、运动轨迹同步播放8、用鼠标、遥控器或键盘均可操作，使用方便灵活9、预留模拟、数字输入接口，外接车辆行驶仪、传感器等，记录车辆运行状态10、支持无线待机功能，可通过报警、短信、定时等方式触发设备上下线，节约无线网络资费11、定时开关机功能，防止人为忘记关机，保护车载电瓶12、三级减震结构设计，提高系统可靠性13、一键恢复出厂设置，系统支持在线升级，使用维护方便14、嵌入式系统设计，内置硬件看门狗，可7*24小时连续运行第五章结束语从事智能公交整体系统产品开发、生产制造、工程服务的高新技术企业，是城市公共交通运营管理数字化整体方案专业提供商。公司自主研发的城市智能公交车载系统在大连、南京、厦门、东莞等城市得到了成功的应用，深受用户好评。持续创新，人才为本，视人才为公司的发展战略核心，极力重视和培养人才，拥有一批在行业内具有丰富经验的技术骨干和公交智能化领域的学术带头人，并与国内知名研究机构和国家重点院校保持着密切的技术合作关系！雄厚的人才实力促使本公司在城市公交智能化领域保持着行业领先，开发出了一系列核心技术及拥有自主知识产权的优质产品，建造了品质优良、服务一流的城市智能公交整体系统工程。
