AutoCAD标注直线时怎么让尺寸线上带直径符号Φ

1、首先，我们打开CAD，新建一个图层，当然也可以在原图层基础上更改，最好新建一个图层，我们找到主单位

2、然后我们在主单位下面找到前缀，在前缀这一栏中输入%%c(注意：输入字符时必须是英文输入法状态)，然后点击“确定”

3、然后选中新建的图层，点击“置为当前”，这时我们对直线进行标注时就会有直径符号Φ显示出来了

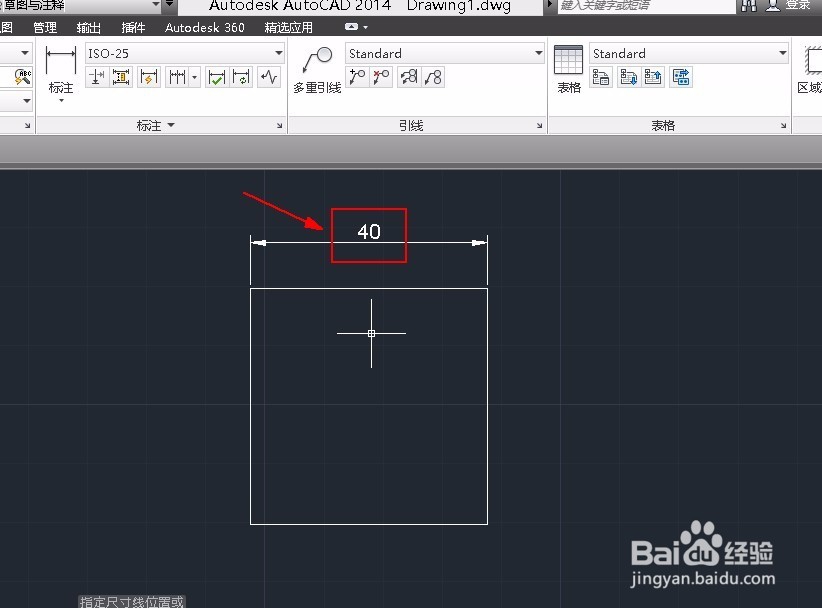

1、手动添加适合于添加的尺寸不多的标注，首先，我们对直线进行尺寸标注，我们可以看到标注尺寸前面并没有直径符号Φ

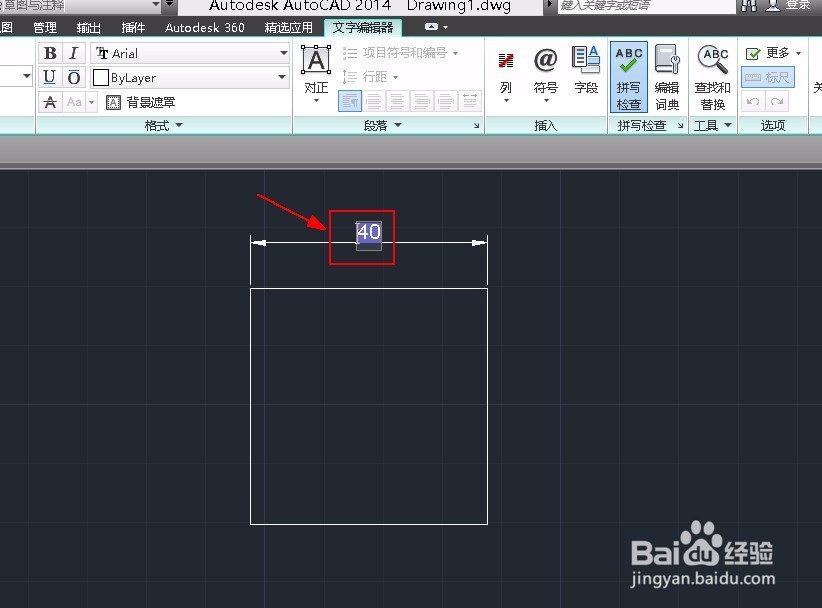

2、这时我们双击尺寸数字，进入编辑模式

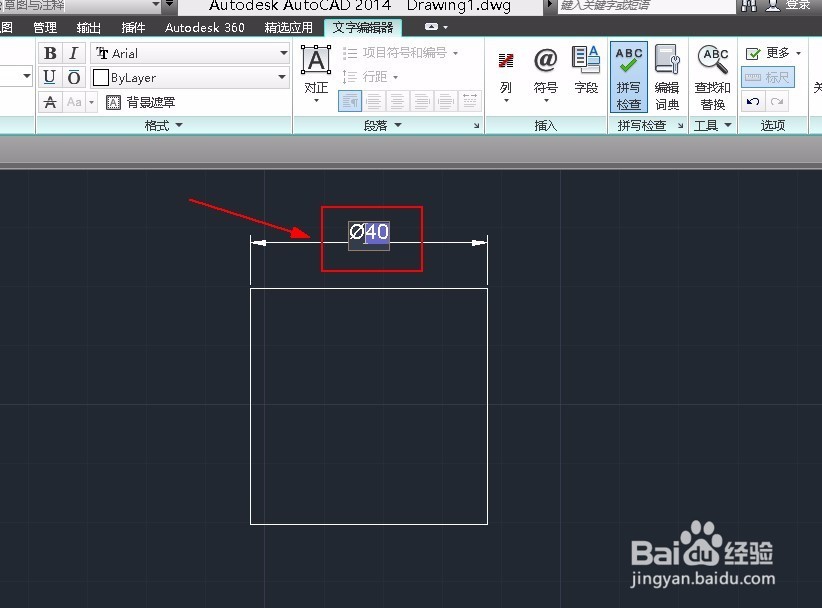

3、然后我们在尺寸数字前面打上%%c（注意：此时时英文输入法状态），然后我们就会发现尺寸数字前面已经出现了直径符号Φ
