用matlab画相图的教程

1、首先，获取系统模型方程。

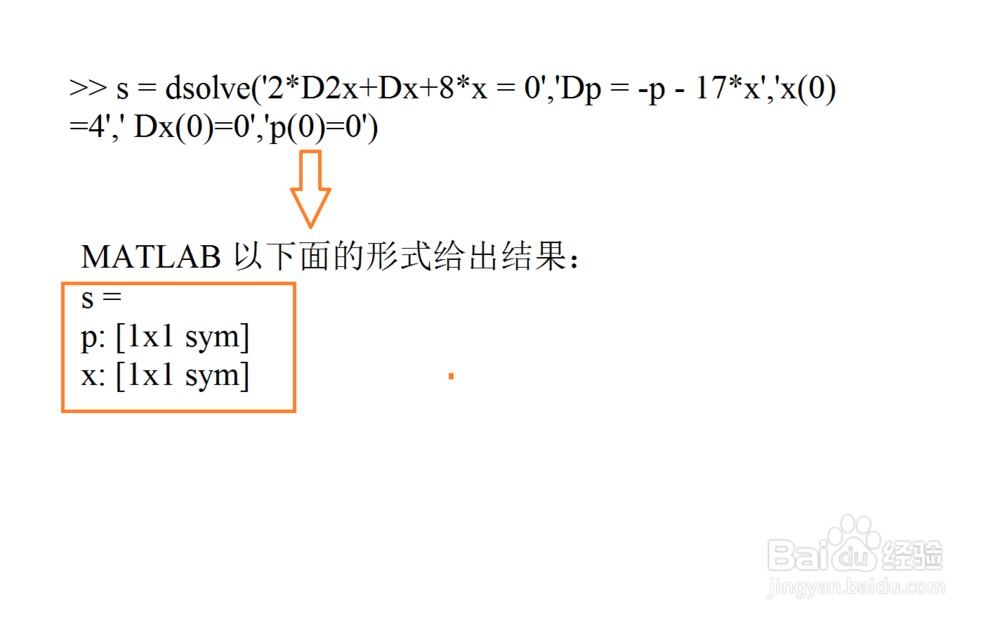

2、其次，调用dsolve 函数求得方程的解：

>> s = dsolve('2*D2x+Dx+8*x = 0','Dp = -p - 17*x','x(0)=4',' Dx(0)=0','p(0)=0')

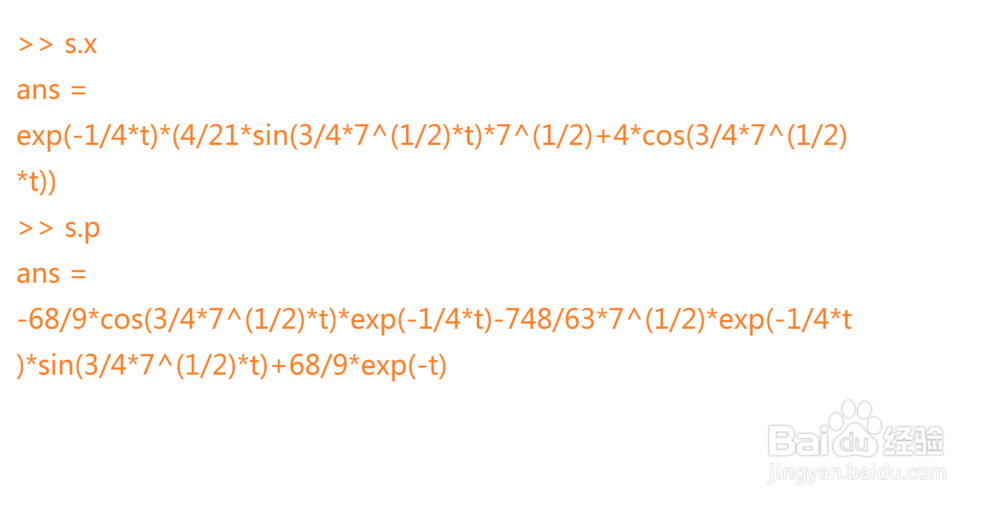

3、接着，访问方程的解：

>> s.x

ans =

exp(-1/4*t)*(4/21*sin(3/4*7^(1/2)*t)*7^(1/2)+4*cos(3/4*7^(1/2)

*t))

>> s.p

ans =

-68/9*cos(3/4*7^(1/2)*t)*exp(-1/4*t)-748/63*7^(1/2)*exp(-1/4*t

)*sin(3/4*7^(1/2)*t)+68/9*exp(-t)

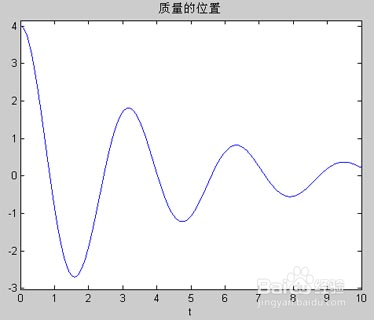

4、绘制位置随时间变化的函数图象：

>> ezplot(s.x,[0 10])

>> title('质量的位置')

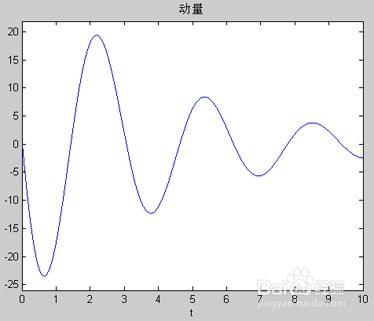

5、绘制在相同时间内的动量：

>> ezplot(s.p,[0 10])

>> title('动量')

6、调用plot 产生相图：

>> plot(xval,pval),xlabel('x'),ylabel('p'),title('质量弹簧的相图')

7、代码总结：

>> s = dsolve('2*D2x+Dx+8*x = 0','Dp = -p - 17*x','x(0)=4',' Dx(0)=0','p(0)=0')；

>> s.x

ans =

exp(-1/4*t)*(4/21*sin(3/4*7^(1/2)*t)*7^(1/2)+4*cos(3/4*7^(1/2)

*t))

>> s.p

ans =

-68/9*cos(3/4*7^(1/2)*t)*exp(-1/4*t)-748/63*7^(1/2)*exp(-1/4*t

)*sin(3/4*7^(1/2)*t)+68/9*exp(-t)

>> ezplot(s.x,[0 10])

>> title('质量的位置')

>> ezplot(s.p,[0 10])

>> title('动量')

>> ezplot(s.x,s.p,[-5 5])

>> axis([-8 8 -25 20])

>> title('参量图')

>> tvalues = (0:0.1:10);

>> xval = subs(s.x,'t',tvalues);

>> pval = subs(s.p,'t',tvalues);

>> plot(xval,pval),xlabel('x'),ylabel('p'),title('质量弹簧的相图')
