电子材料之电感类元器件的识别

電感類(Inductor) L：

1.電感定義:凡能產生電感作用的元件統稱電感,由線圈組成的電感叫電感線圈.(剧安颌儿如變壓器,中周,振蕩線圈等);由字母表示為“L”用符號表示為: .

2.電感的單位與換算:電感的單位是亨利(H)；其換算等式為1H=103mH 1mH=103μH.

3.電感的用途與特性:主要用于儲能,振蕩,濾波等；

4.其特性為:通低頻阻高頻.其實物為:

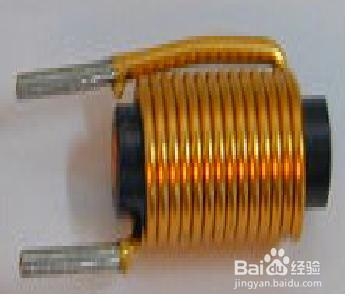

3/1電感(Inductor)L

5..電感的分類:

5.1按外形為類可分為:插件式,貼件式兩種.

5.11按電感的材質結構分類可分為:空芯電感,磁芯電感,鐵芯電感,可調電感(中周).

5.2按功率分類可分為:小功率和大功率兩種.

5.3按頻率分類可分為:高頻,低頻兩種.

5.4常用電感:一般有空芯電感,磁芯電感,,鐵芯電感均指傳統式;貼片式中也有用到磁芯電感(普通電感).

5.5常用電感的使用:

5.5.1空芯電感:一般在電路中常用于頻率振蕩.

5.5.2磁芯電感:在電路中常用于濾波.

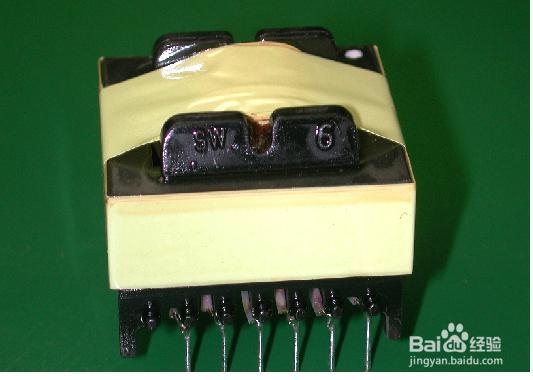

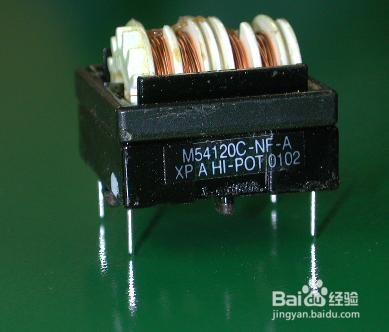

3/1.1變壓器(Transformer) T

6.兩個繞組以上的線圈稱為變壓器,用字母表示為“T”.

6.1變壓器的分類:變壓器一般分為高頻和低頻兩種.

6.11高頻變壓器是由線圈,磁心構成,用于頻率較高的電路中,轉換所需要的電能,用于升壓,降壓之耦合.

6.12低頻變壓器是由線圈,鐵心構成,轉換所需要的電能一般用于降壓.V1/V2=N1/N2=K I1/I2=N2/N1=1/K

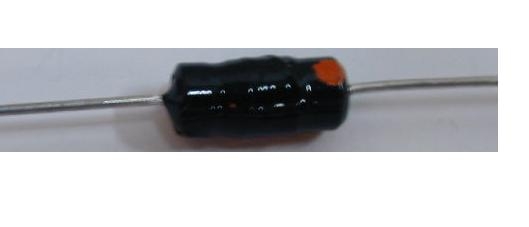

3/2電感(Inductor) L

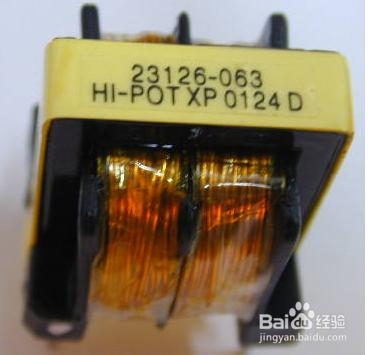

3/3電感(Inductor) L
