CAD多段线线宽怎样设置

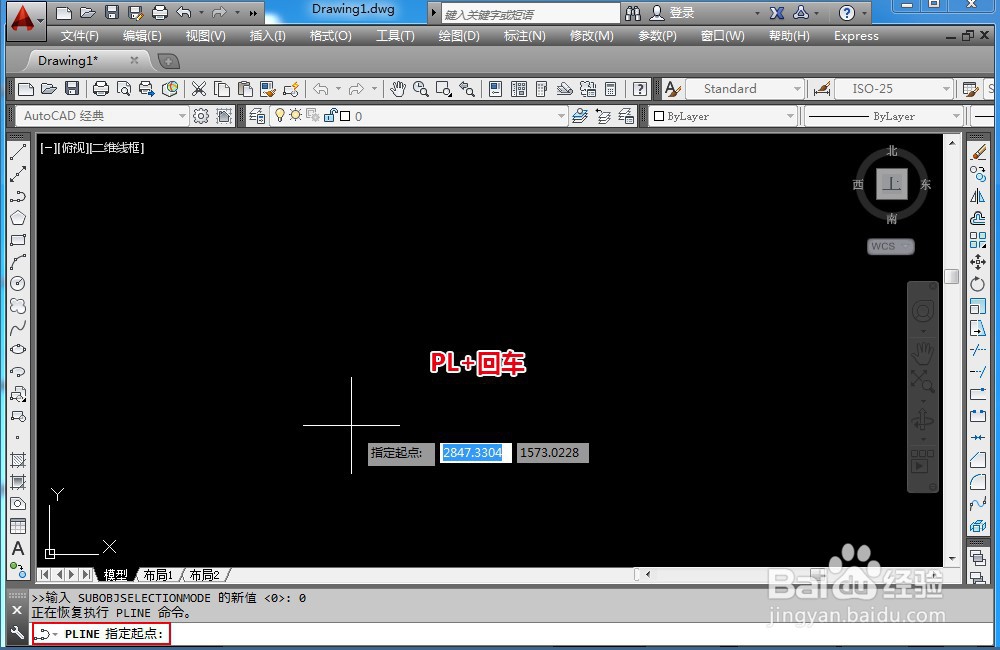

1、打开CAD2014，快捷键：PL+回车，PLINE 指定起点：在屏幕上指定任意一个起点。

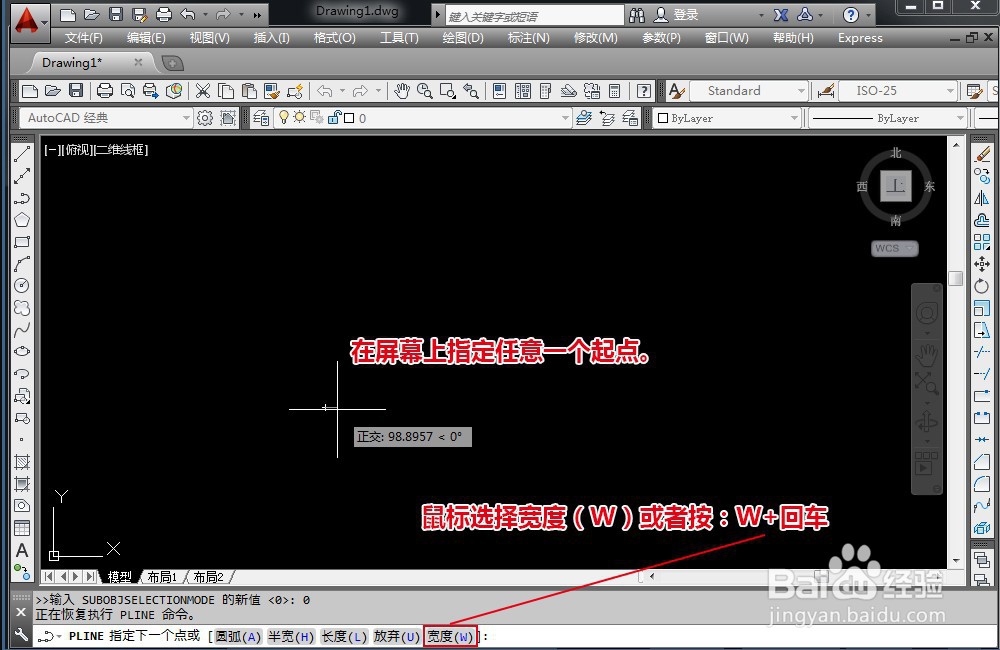

2、PLINE 指定下一个点或[圆弧（A）半宽（H）长度（L）放弃（U）宽度（W）]其中，半宽（H）和宽度（W）都可以设置多段线的线宽，半宽就是宽度的一半，例如设置半宽为25，那么线宽就是50。

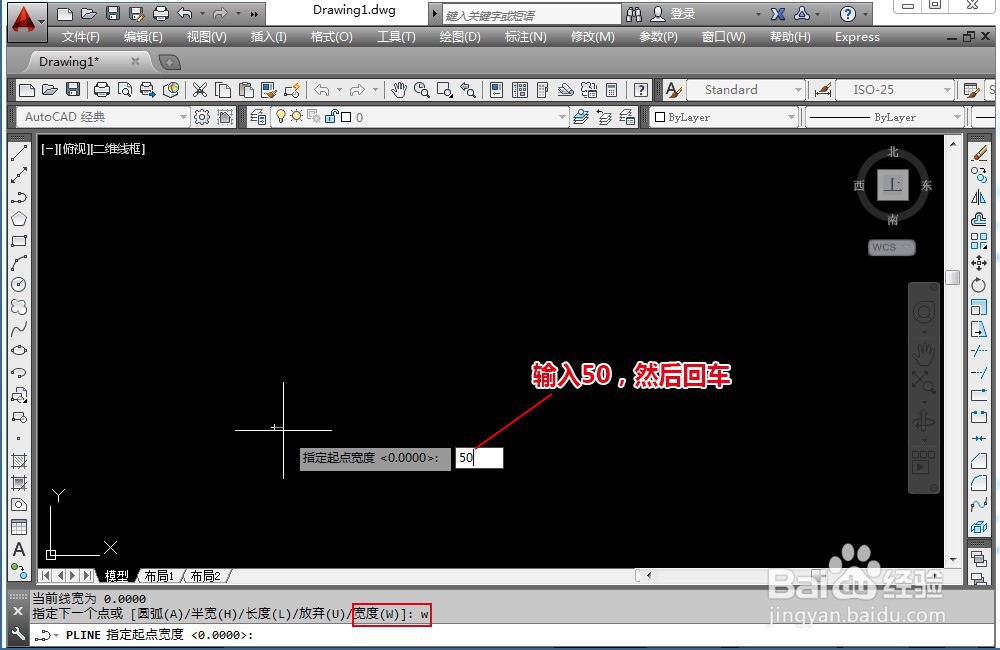

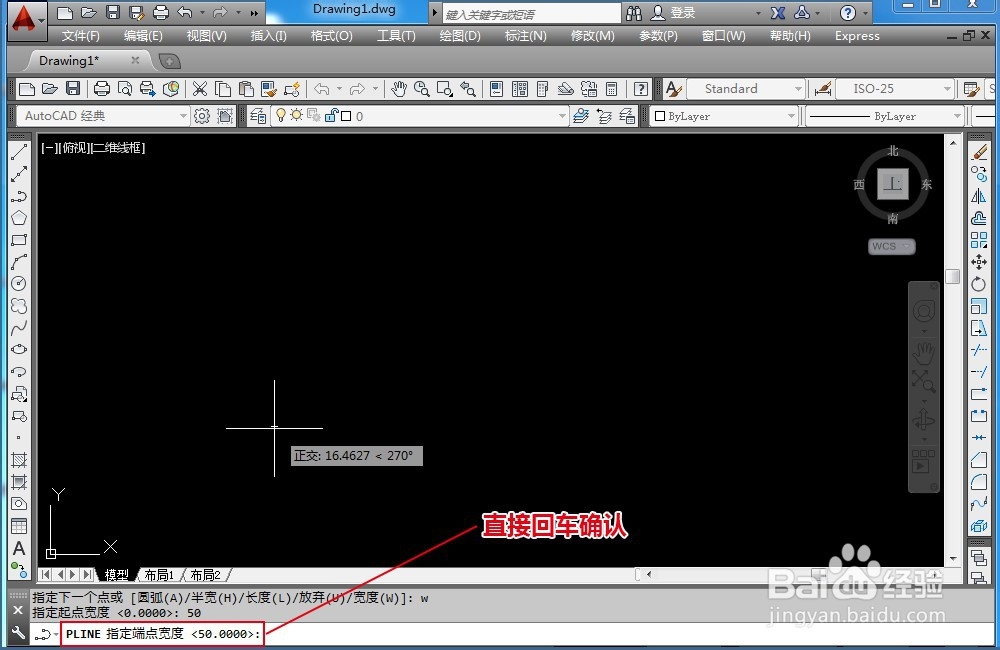

3、鼠标选择宽度（W）或者按：W+回车，PLINE指定起点宽度〈0.0000〉: （意思就是原来PLI绿覆冗猩NE的宽度为0.0000）输入50，然后回车PLINE指定端点宽度〈50.0000〉:注意：这里可以输入不同宽度，但如果要画的直线两端宽度是一样，直接回车确认就可以了。

4、鼠标在屏幕依次单击鼠标，创建如图所示多段线。

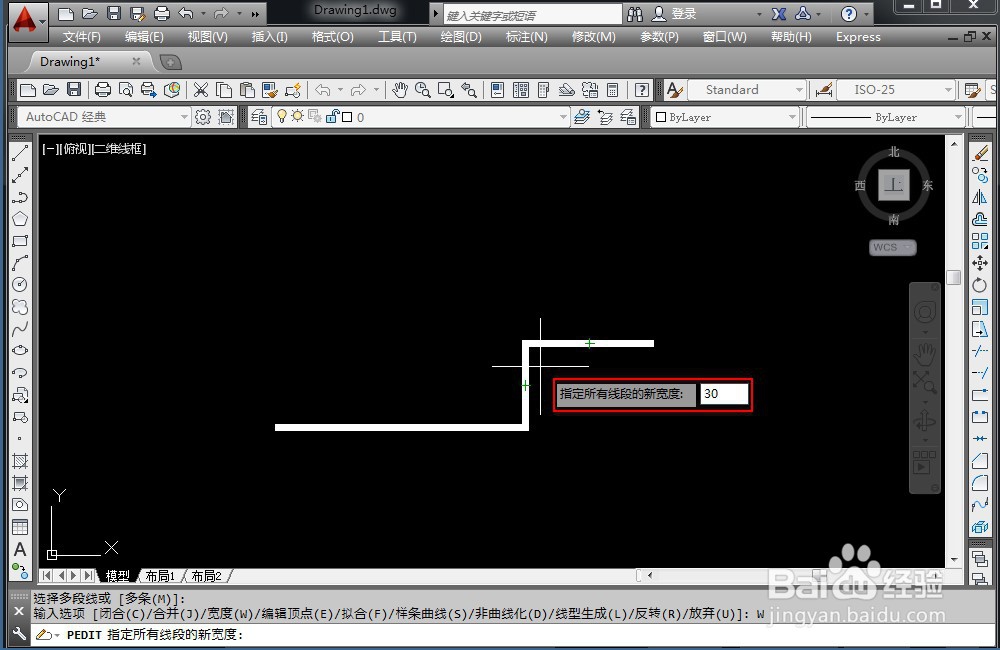

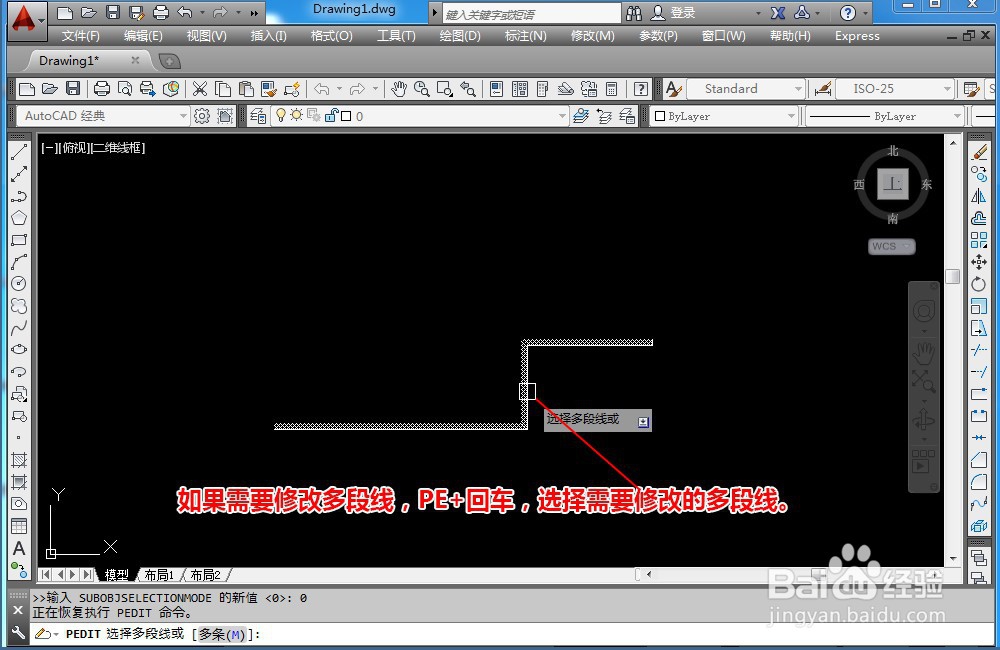

5、如果需要修改多段线，PE+回车，选择需要修改的多段线。选择“宽度”，输入新宽度：30，回车确认。

6、注意：当多段线设置了宽度，也就是多段线宽度不是0的时候，多段线的的宽度就会代替图层的线宽，（也就是说即使你在图层中设置线宽，多段线也只会使用自己的宽度。）当多段线的宽度为0的时候，多段线才使用图层的线宽。

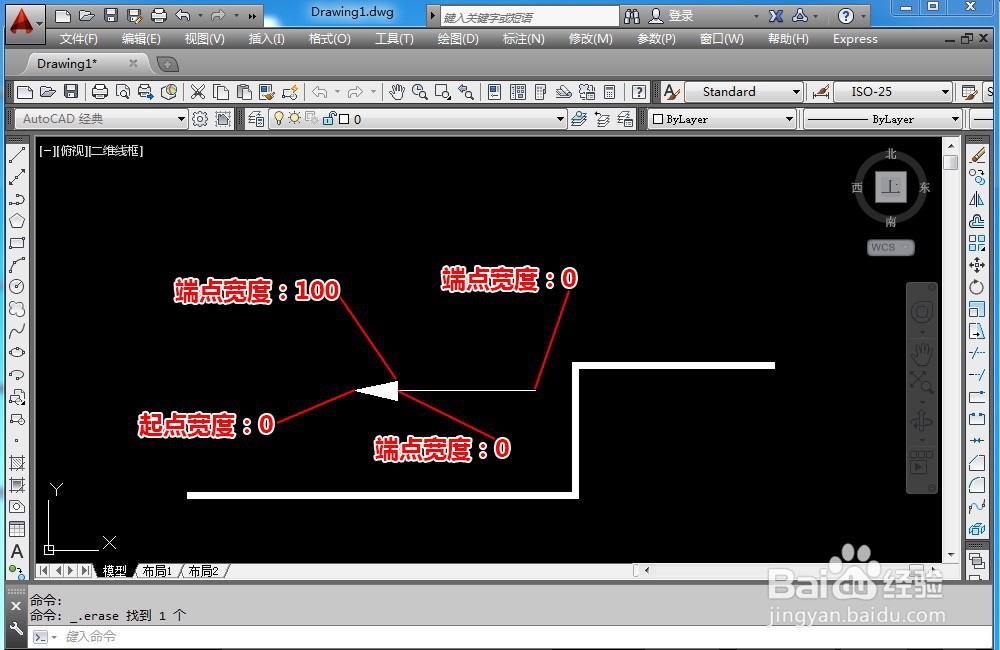

7、我们孀晏弁钾也可以利用多段线的宽度变化来制作箭头。输入PL+回车，在屏幕上指定任意一个起点，指定起点宽度为0指定端点宽度：100单击鼠标指定下一个点，然后再指定起点宽度为0，指定端点宽度：0，单击鼠标汜枸赓觅指定下一个点，完成箭头制作。
