CAD、word、excel三之间的转换

1、CAD图形或表格复制到WORD、EXCE雉搽妤粲L的步骤­ 更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，­ 如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）.

2、选择需要复制的图形，用“复制”工具进行复制切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”； 粘贴最初的效果如下图

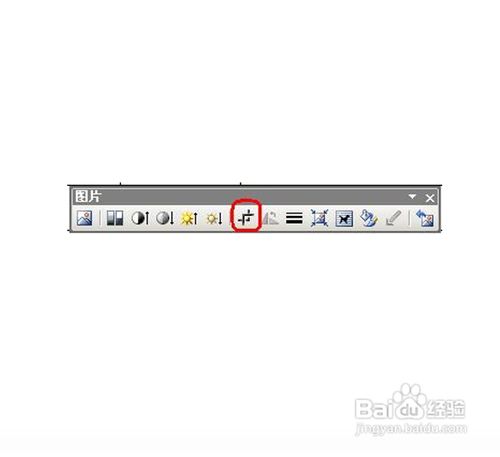

3、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小； 裁剪和缩放后的效果如下图 如图形需要修改，可按下图的方法回到CAD进行修改即可

4、复制到EXCEL的方法也同上。­ WORD、EXCEL图形或表格复制到CAD的步骤­ 选择需要复制的图形或表格，用“复制”工具进行复制；

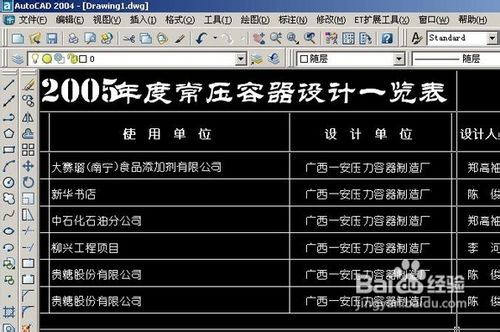

5、切换到CAD程序，然后选择“编辑”—“选择性粘贴”； 选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑 选择粘贴插入点，粘贴后效果如下图

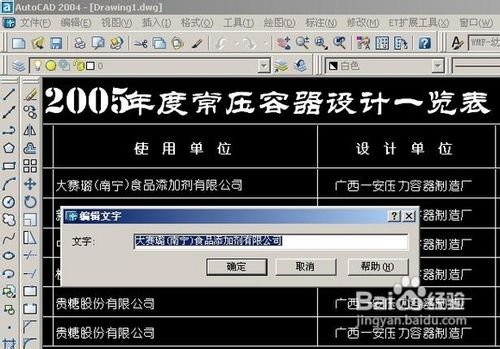

6、粘贴后的线条或文字可以在CAD直接编辑，如下图

7、CAD到Office补充几点：CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。­
