MATLAB学习与使用:三维图形绘制plot3/mesh/surf

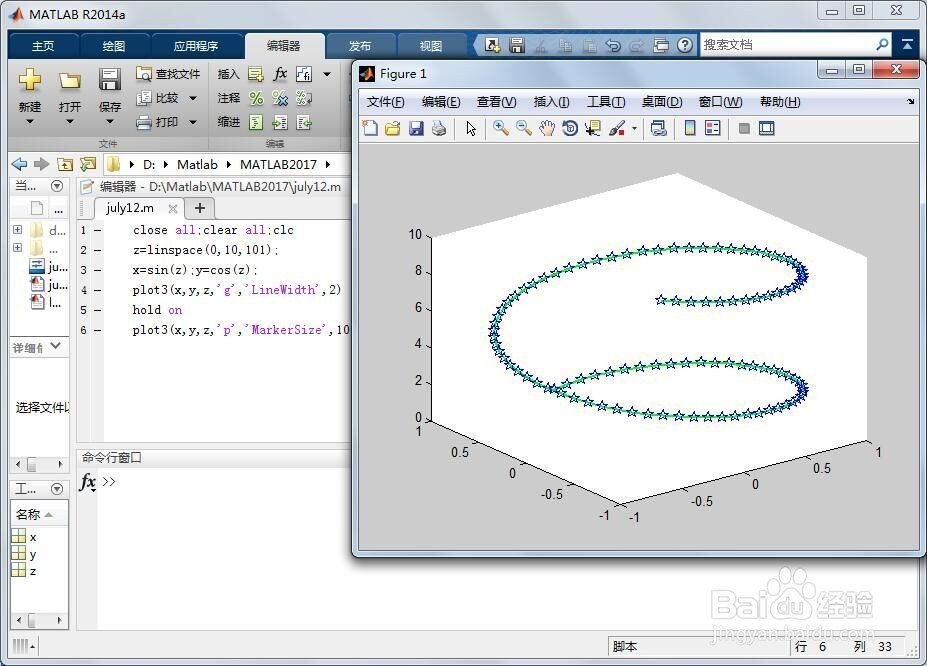

1、第一，plot3三维曲线图。启动MATLAB，新建脚本（.m文件），在脚本编辑区输入以下代艨位雅剖码，然后保台仵瑕噤存运行后，看到以下三维曲线图。close all;clear all;clcz=linspace(0,10,101);x=sin(z);y=cos(z);plot3(x,y,z,'g','LineWidth',2)hold onplot3(x,y,z,'p','MarkerSize',10)其中，linspace(a1,a2,N) 是生成间距为(a2-a1)/(N-1)、个数为N的数组的命令。

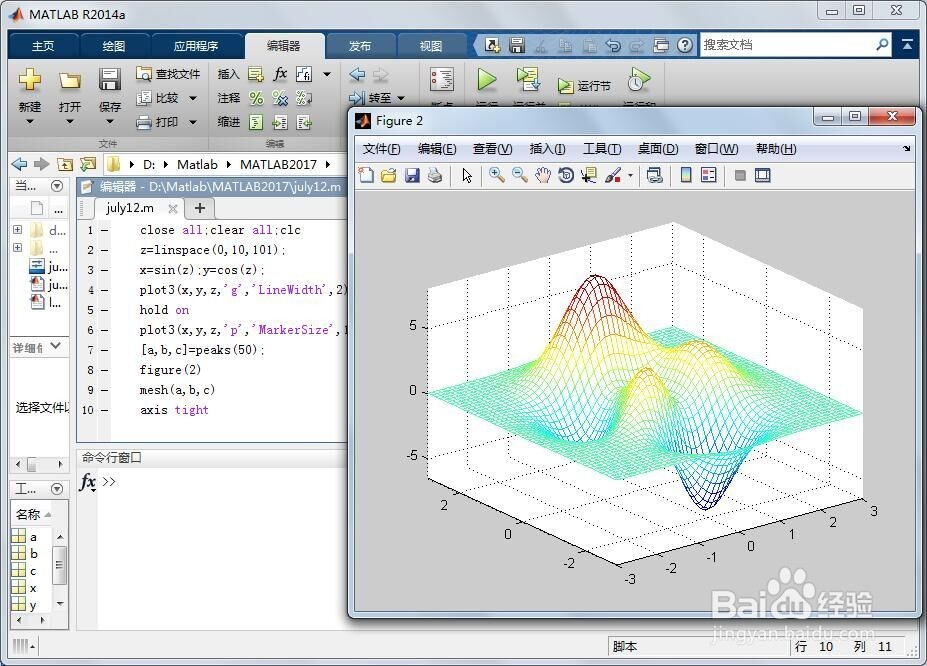

2、第二，mesh三维网格图。在脚本编辑区紧接着输入以下代码，保存运行后，看到以下三维网格图。[a,b,c]=peaks(50);figure(2)mesh(a,b,c)axis tight其中，peaks（N）是生成一个凹凸有致的曲面，包含三个局部极大点及三个局部极小点的函数，其方程式略。

3、第三，meshc除了生成网格图外，还在xy平面生成曲面的等高线。将第二步中的mesh(a,b,c)改为meshc(a,b,c)，然后保存运行后，看到以下三维网格图+等高线的效果。

4、第四，meshz除了生成网格图外，还在曲线下面加上个矩形垂帘。将第三步中的meshc(a,b,c)改为meshz(a,b,c)，然后保存运行后，看到以下三维网格图+垂帘的效果。

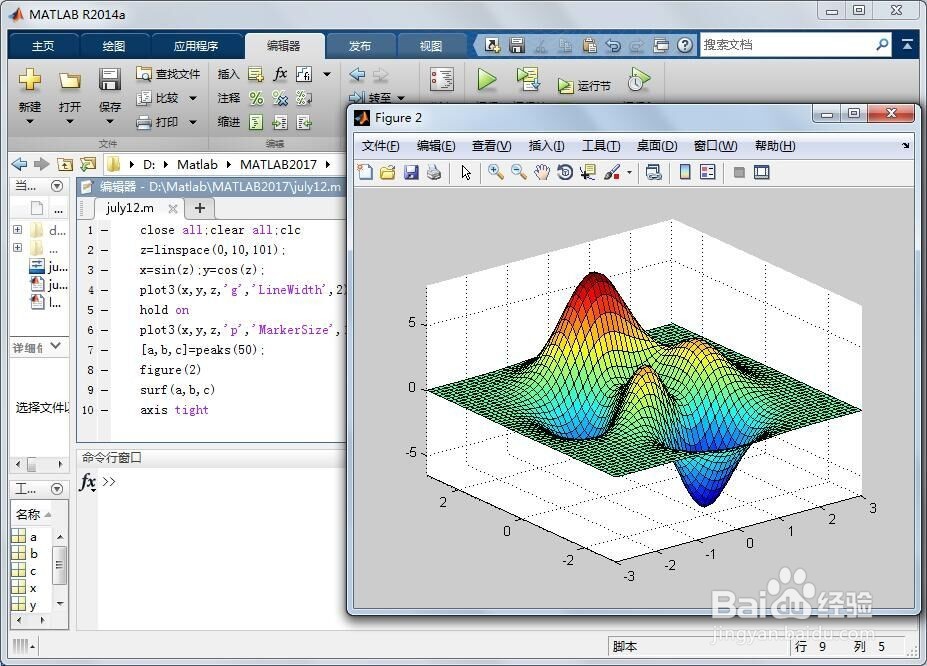

5、第五，surf三维着色曲面图。将第四步中的meshz(a,b,c)改为surf(a,b,c)，然后保存运行后，看到以下三维着色曲面图。

6、第六，surfc同时画出三维着色曲面图与等高线。将第五步的surf(a,b,c)改为surfc(a,b,c)，然后保存运行后，看到以下三维着色曲面图+等高线的效果。

7、第七，surfl带光照的三维着色曲面图图。将第六步的surfc(a,b,c)改为surfl(a,b,c)，然后保存运行后，看到以下带光照的三维着色曲面图。

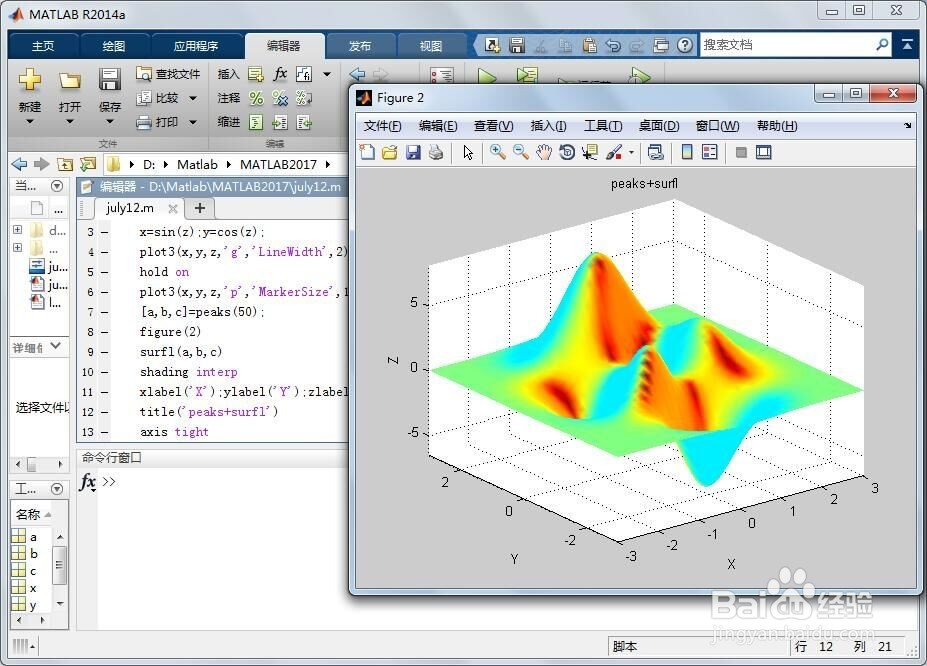

8、第八，添加shading interp去掉网格曲线，添加xlabel等坐标说明，添加tit盟敢势袂le标题说明。如下输入以下代码，诺蝈胂叟保存运行后，得到如下效果。[a,b,c]=peaks(50);figure(2)surfl(a,b,c)shading interpxlabel('X');ylabel('Y');zlabel('Z')title('peaks+surfl')axis tight
