243-1EX08以太网模块设置与使用方法

1、ECT243 的两种连接方式：

1）线型方式：即一台 PLC(s7-200)和一台上位机(计算机),直接用交叉线(RJ45 网线)相连。

2）星型方式：即一台 PLC(s7-200)和两台上位机(计算机)或多台 PLC(S7-200)

和一台上位机(计算机)或多台 PLC(s7-200)和两台上位机(计算机),中间需加以太网交换机,用直联线(RJ45 网线)将交换机与各设备相连。

如下图

2、ECT243 的参数设置可通过软件进行设置，此时与 ECT243 转换器相连的PLC 要上电(注：ECT243 转换器是由 PLC 供电的)，同时要将 ECT243 与计算机用网线连接好[线型用交叉线(RJ45 网线)，星型用两条直联线(RJ45 网线)由交换机连接到 ECT243和计算机] ；将计算机IP 地址设置为(192.168.8.100)，掩码(255.255.255.0)，网关( 192.168.8.1)。

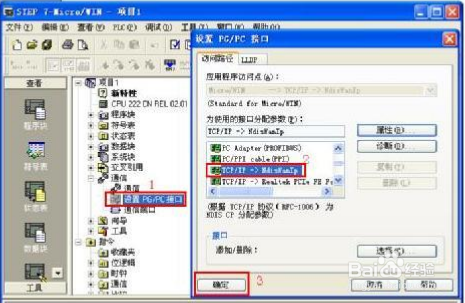

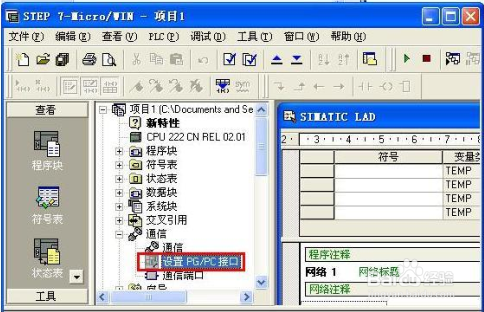

1、打开 MicroWin,双击【设置 PG/PC 接口】,如下图所示:

2、在下图中选择【TCP/IP->NdisWanIP】,然后按【确定】;

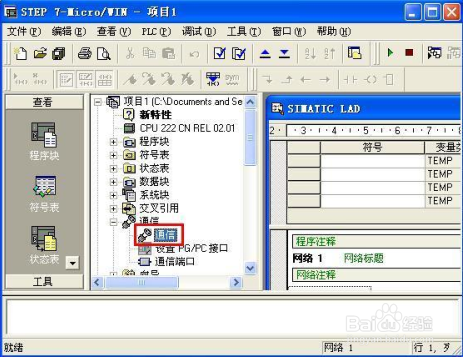

3、在下图中双击【通信】：

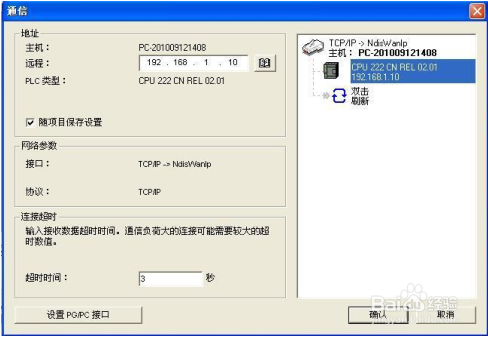

4、在下图的【远程:】填入 192.168.8.10,然后直接打回车键[切记]

5、MicroWin  设置完毕，现在就可以用 MicroWin  对西门子 S7 — 200  进行编程了！

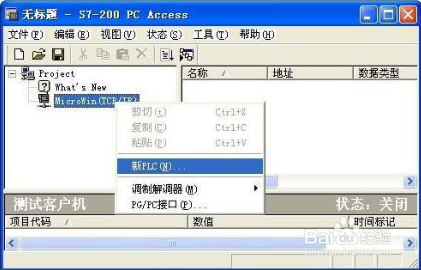

1、打开 PC_Access、用鼠标右健点击 [ MicroWin(TCP/IP) ],然后用鼠标左键选择 【新 PLC(N)… 】

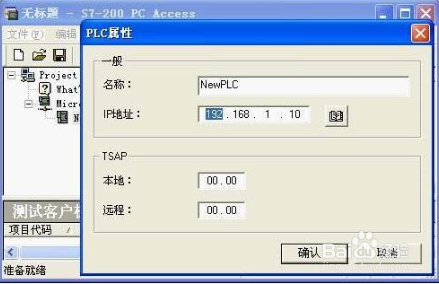

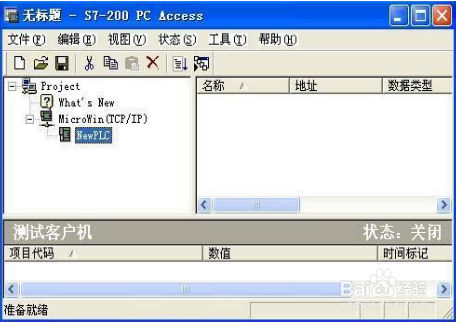

2、填写 IP 地址： 192.168.8.10（注：这个是 ECT243 的 IP 地址），点击确认，进入下图。

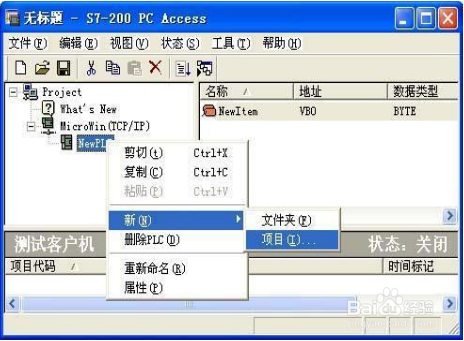

3、用鼠标点击 【NewPLC】→新(N) → 项目(I) ，如下图所示：

再新建项目的对话框：

4、下边做 4  个例子：

（1 ）名称：ITEM_VB10, 地址：VB10, 数据类型：BYTE

（2 ）名称：ITEM_Q0_0, 地址：Q0.0, 数据类型：BOOL

（3 ）名称：ITEM_I0_2, 地址：Q0.2, 数据类型：BOOL

（4 ）名称：ITEM_MD20, 地址：MD20, 数据类型：REAL ：

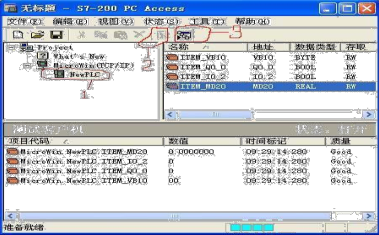

添加完变量后，一定要存一下盘！至于文件名随便写一个或用缺省的也可建立 4 个 ITEM 后，用鼠标按下图次序（1）（2）（3）依次点击，就进入了测试状态。

如果通讯正常，质量显示为 good 否则为 bad。

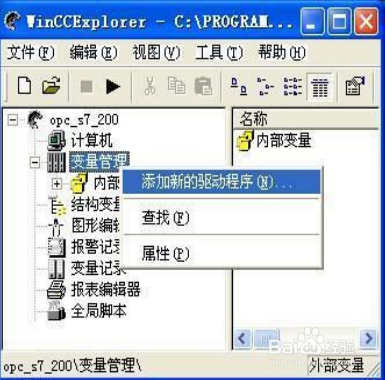

1、打开 WinCC，新建一个项目[ test_s7_200]。用鼠标右键点击 【变量管理】  添加新的驱动程序(N)  选择 OPC.chn

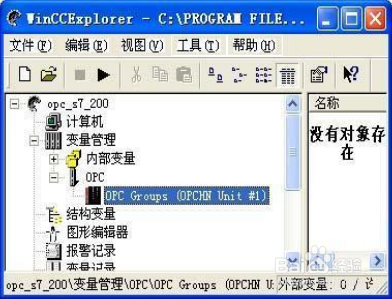

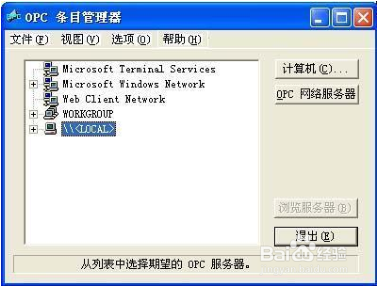

2、用鼠标右键点击 【OPC Groups (OPCHN Unit #1) 】  选择【 系统参数】；用鼠标双击【 \\<LOCAL> 】 ,搜索本机 OPC 服务器

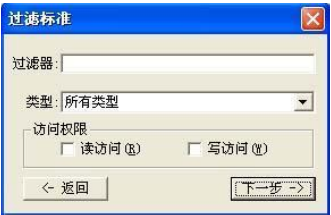

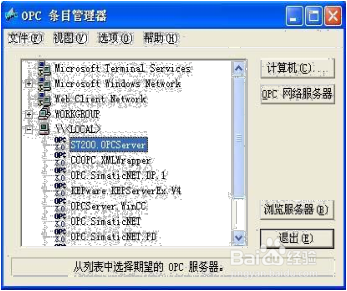

3、选择 【S7200.OPCServer】,再选择 【浏览服务器】选择 【下一步】

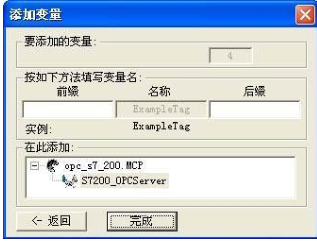

4、将 Items 栏中内容全部选定，然后点击【添加条目】，选择 【是】，选择 【确定】

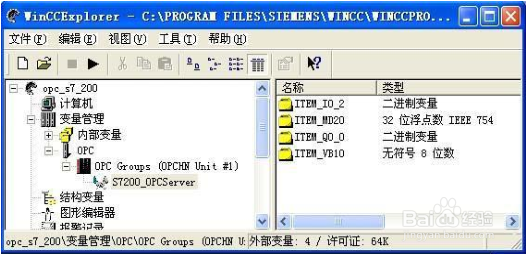

5、选择 【完成】，之后 PC_Access 中的变量就来到 WinCC 中

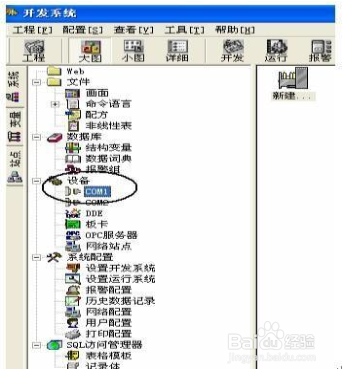

1、打开组态王开发软件，选择设备→COM1

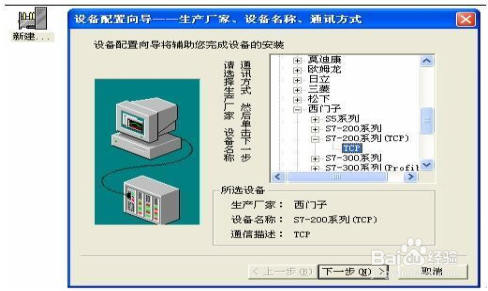

2、双击“ 新建” ，选择 S7-200  系列（TCP ）→TCP

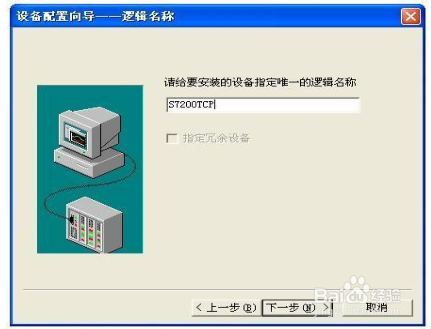

3、单击“ 下一步” ，输入要安装的设备的逻辑名称

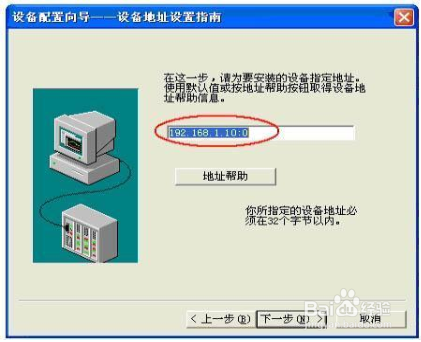

4、再单击“ 下一步” ，输入设备的 IP  地址及相对于 PLC CPU226  的位置（槽号）再单击“ 下一步” ，保持默认值，直接单击“ 下一步”

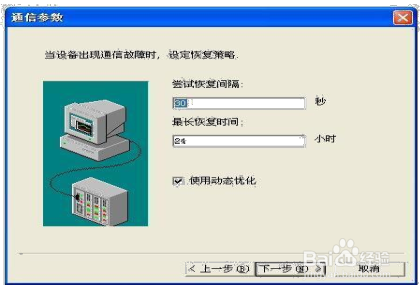

5、再单击“ 下一步” ，保持默认值，直接单击“ 下一步”

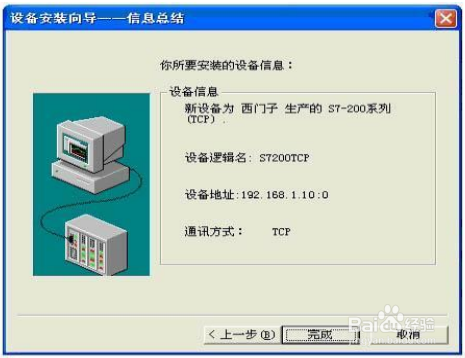

6、单击“ 完成” ，就配置了一个“TCP” 设备

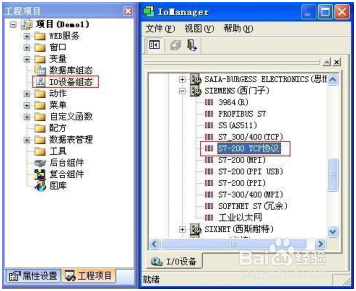

1、打开组态软件，进入开发系统，打开“IO  设备组态”->“plc”->“siemens”->“S7-200(TCP)” ，画面如下；

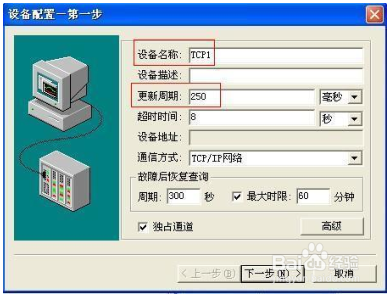

基本参数配置，定义设备名称，修改更新周期。（更新周期一定要修改  为 250

毫秒以上！）

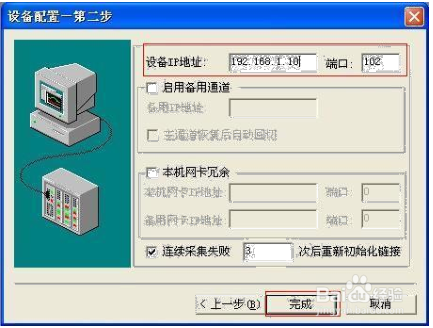

2、通讯参数。设备 IP  地址：填入 ECT243(JQ-CP243I)  的 IP  地址，端口：默认 102；

点击完成，现在我们的 ECT243(JQ-CP243I)  已经将您的西门子 S7-200  与力控连接起来了
