使用接地引下线导通测试仪时接线方法

1、首先了解四线法测试技术：

       由电流源经“I+、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V+、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。

       由上图可看出，HTDT-10A接地引下线导通测试仪采用的是四端子法测量，因此可消除导线电阻和接触电阻带来的误差。

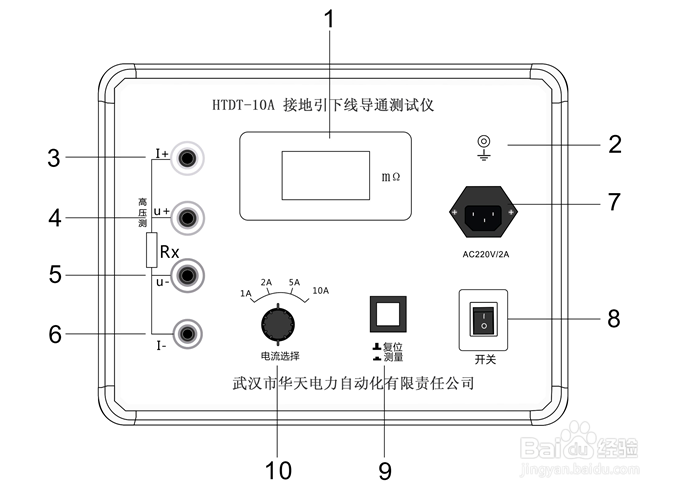

2、我们来了解一下接地导通面板

1．电阻显示（mΩ）

2．接地

3．电流输出I＋

4．测量输入U＋

5．测量输入U－

6．电流输出I－

7．220V电源插座

8．电源开关

9．复位/测量

10．电流选择

3、接线方法接线

仪器附带两根测试线，一根红色50米的线在线盘上，在大的叉子接在红色接线柱I+，小的叉子接在红色接线柱U+，一根黑色5米的线上大的叉子接在黑色接线柱I-，小的叉子接在黑色接线柱U-。

4、2．先找出与地网联接合格的引下线作为基准点。

5、3．使用仪器自配的两根测量线（50米、5米）一端插入仪器接线座，带有测试钳的一端夹到基准点和被测点（其中黑色测试线夹在基准点，红色测试线夹在各个被测试点上）。

6、4．为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。

7、5．接线检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。按“测量”键后即开始测试，屏幕中间的显示区显示测量的电阻值即为导通电阻值，单位为mΩ。

测试结果是否正常请参考下表：

导通电阻值

150mΩ

500mΩ

1Ω

状态

良好

异常

严重异常

8、6．弹起“测量” 键，设备测试结束，关掉电源，将测试线夹收好，放入附件包内。
