Mate 8拆机图解,国产手机内部构造做工如何

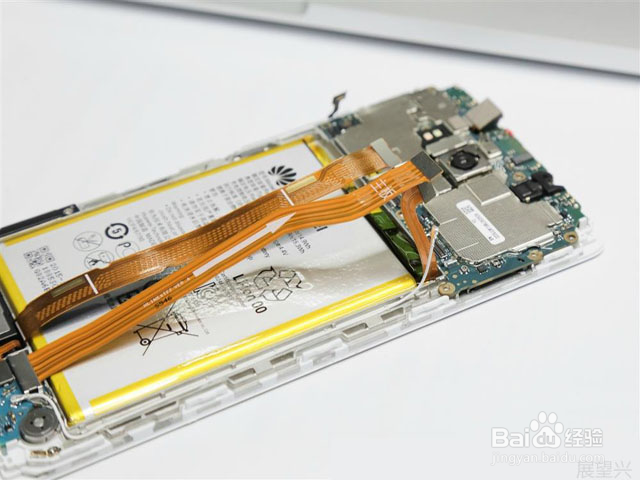

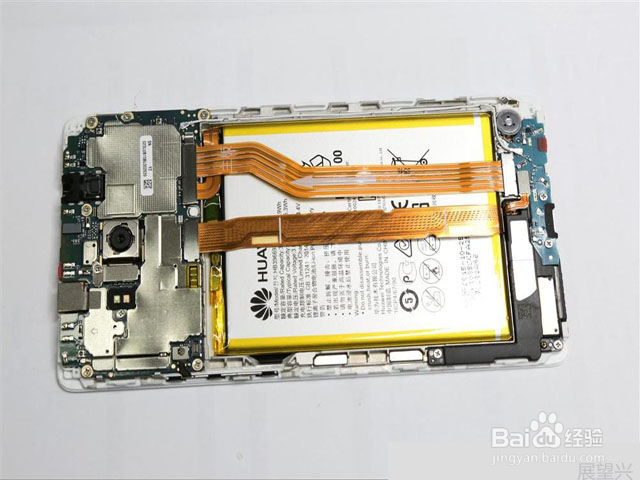

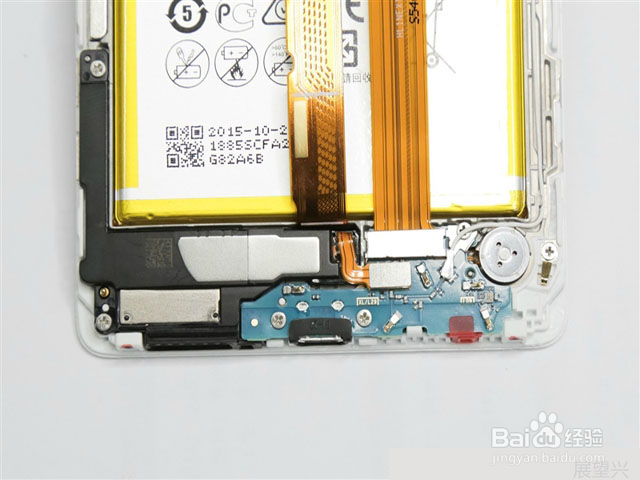

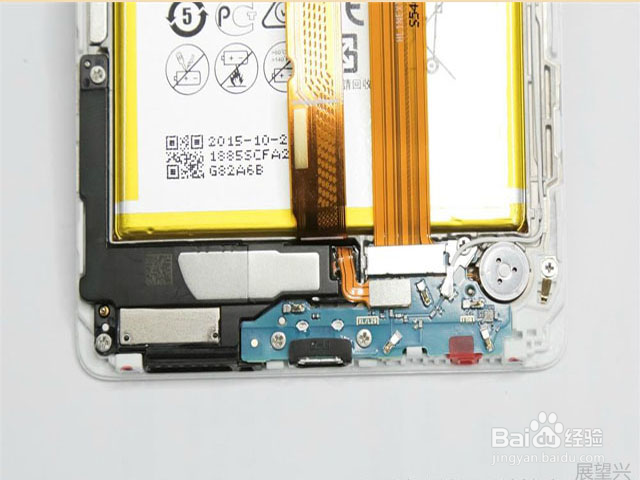

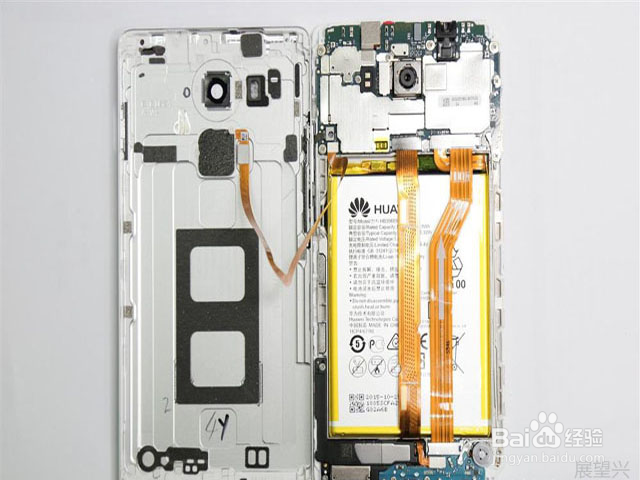

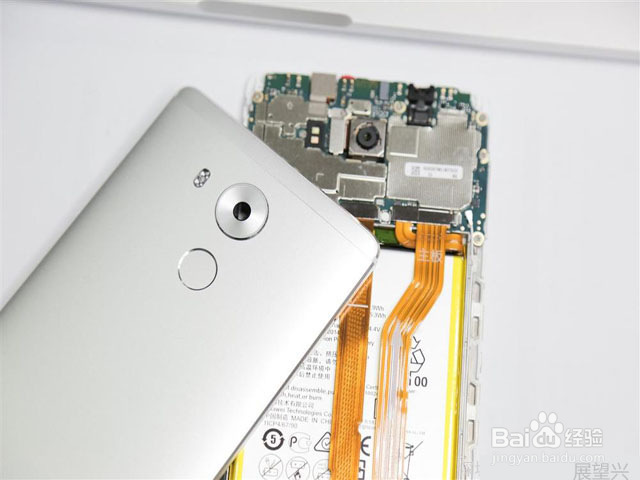

2、背部指纹模块,使用的是FPC的芯片,欧菲光组装

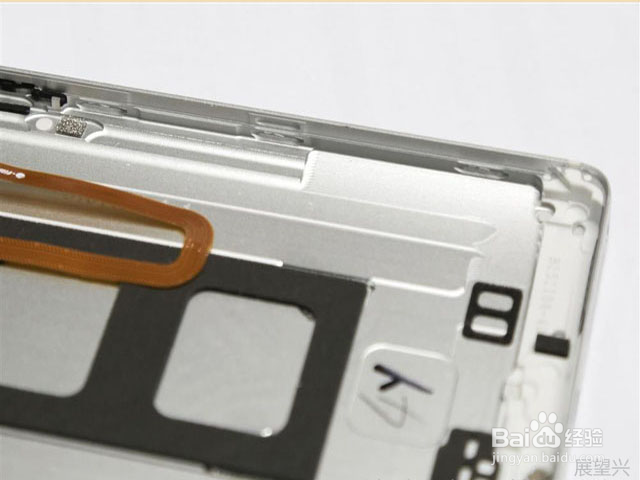

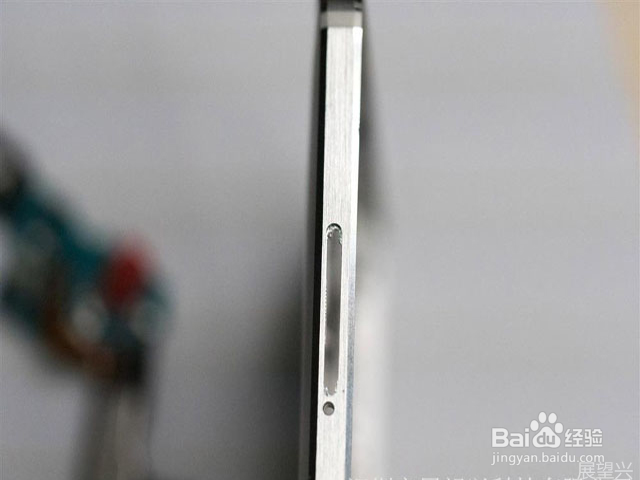

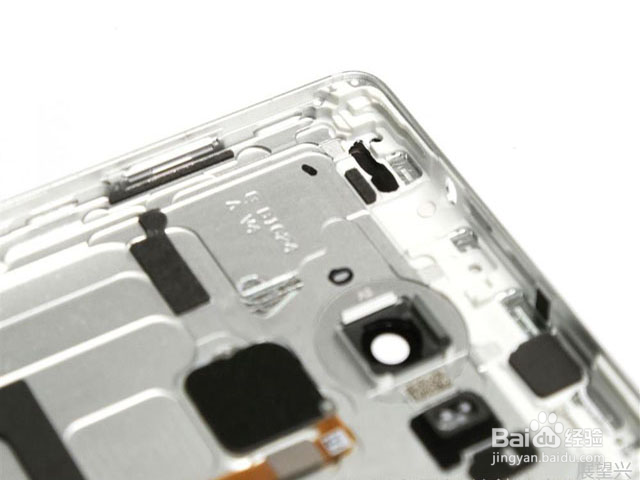

3、从内部纹路来看是实打实的CNC工艺

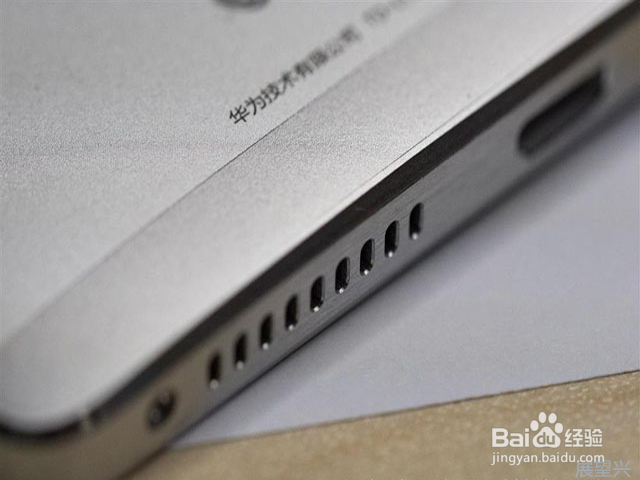

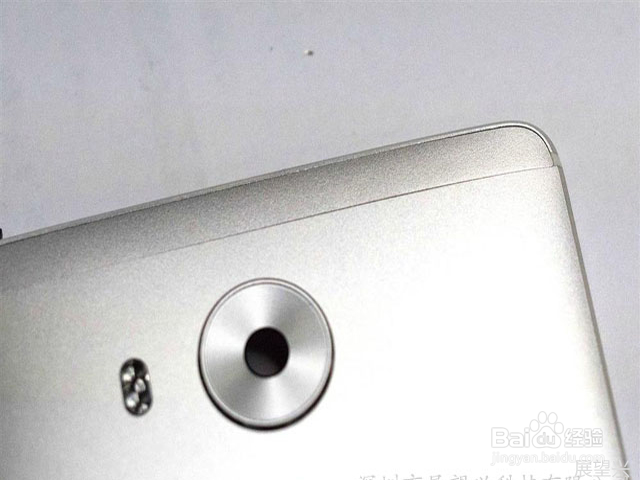

4、上下两端并非简单拼接,而是采用了纳米注塑工艺

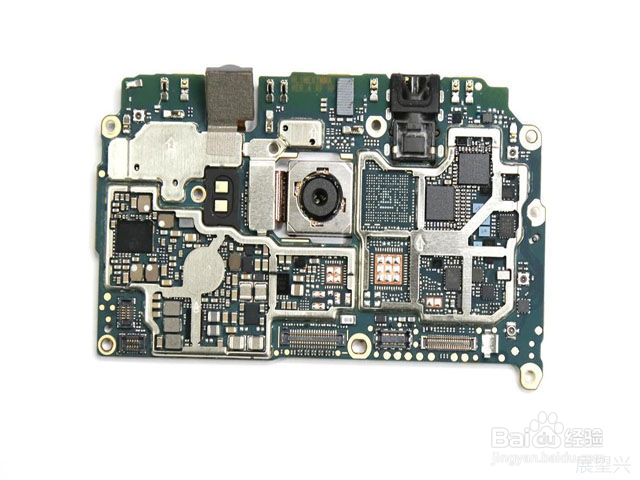

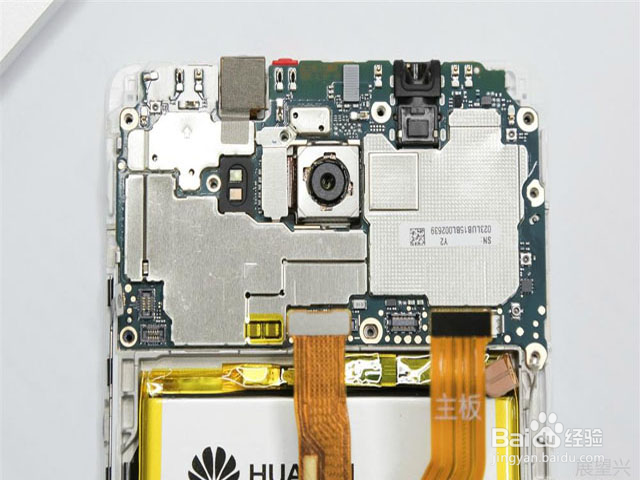

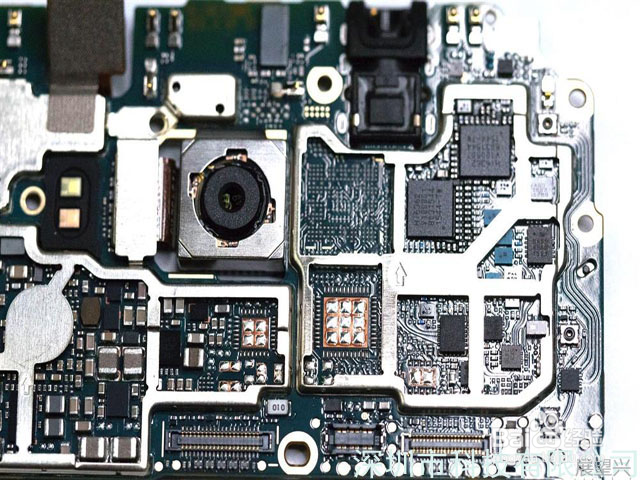

5、主板A面,摄像头右侧的空焊位应该是给外挂CDMA基带留下的,这里拆解的是移动版

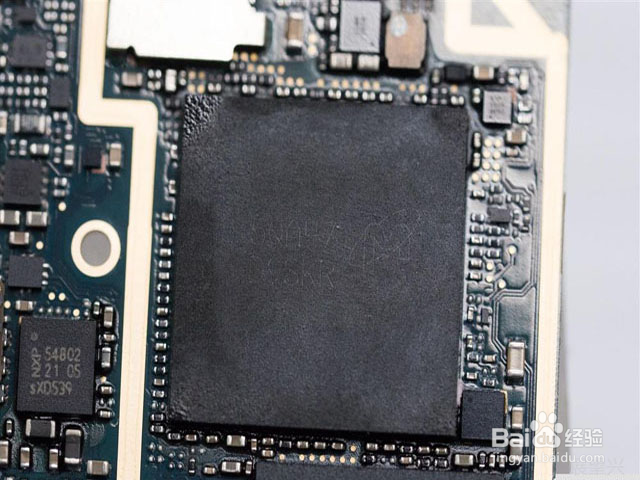

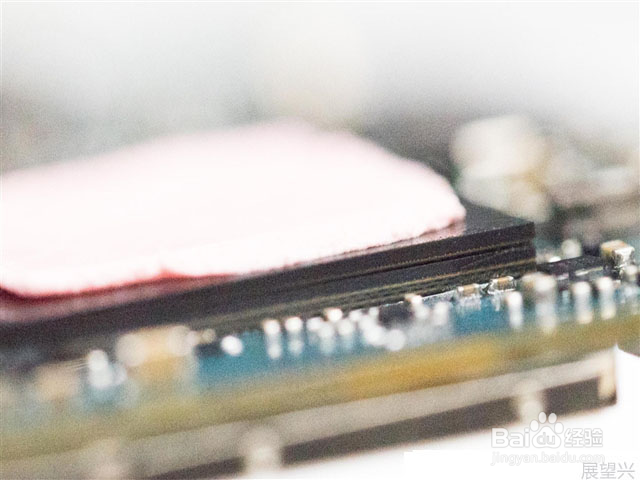

6、麒麟950处理器,和美光的LPDDR4内存封装在一起,所以你看不到它

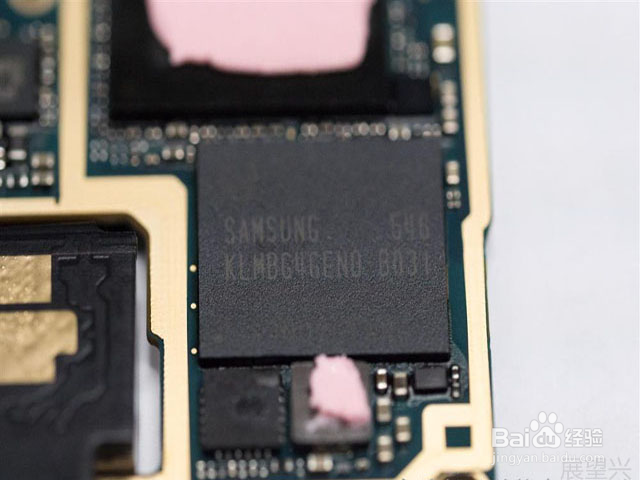

7、从侧面看CPU和内存,编号似乎是KLMBG4GEND-B031,来自三星,容量32GB

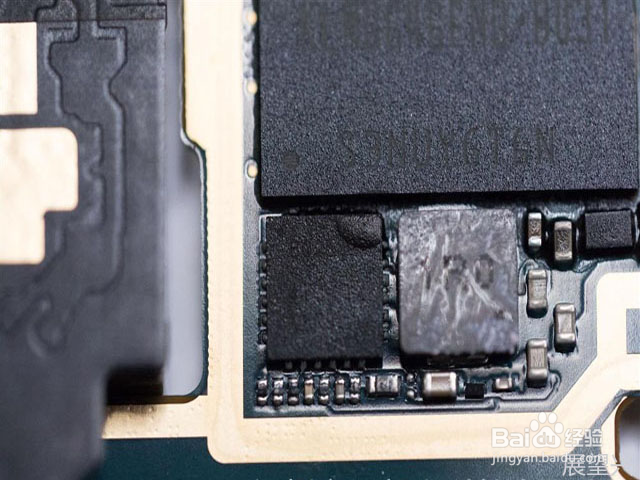

8、左侧是来自TI的BQ25892快充芯片,实测可以达到9V/1.5A的充电速度

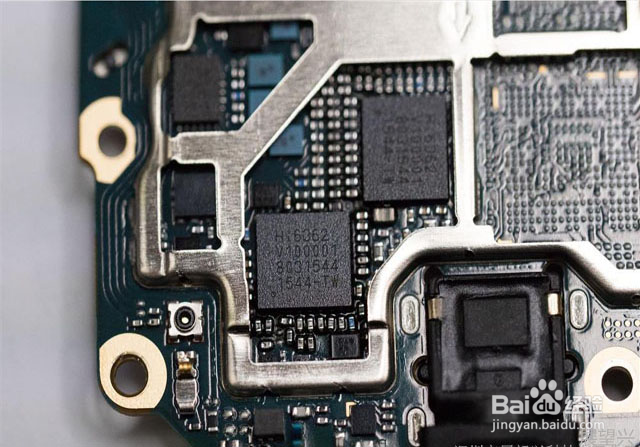

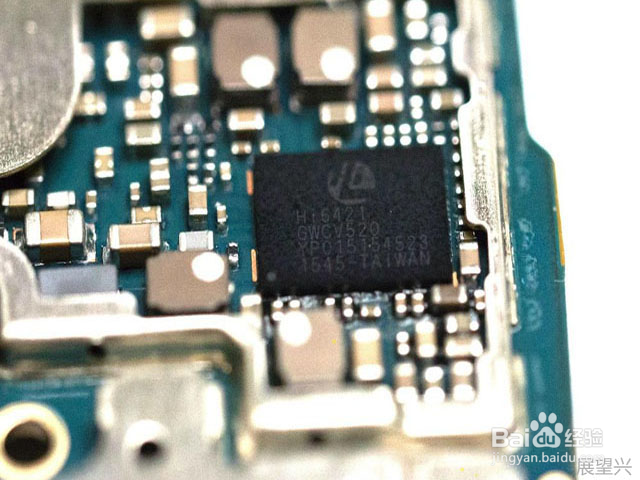

9、来自海思的海思的TI6362芯片,负责RF射频海思Hi6421电源管理芯片

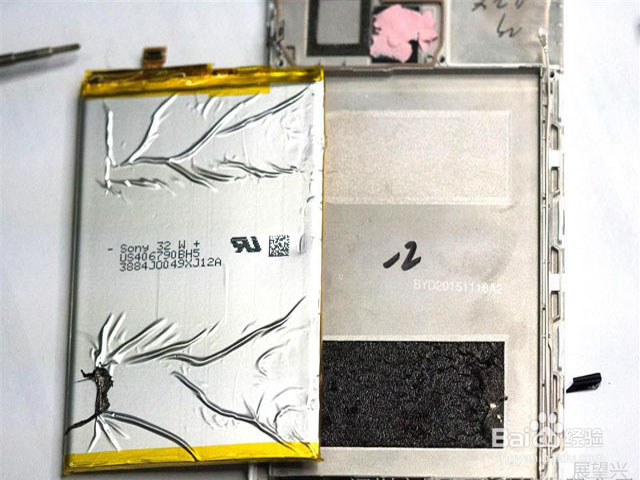

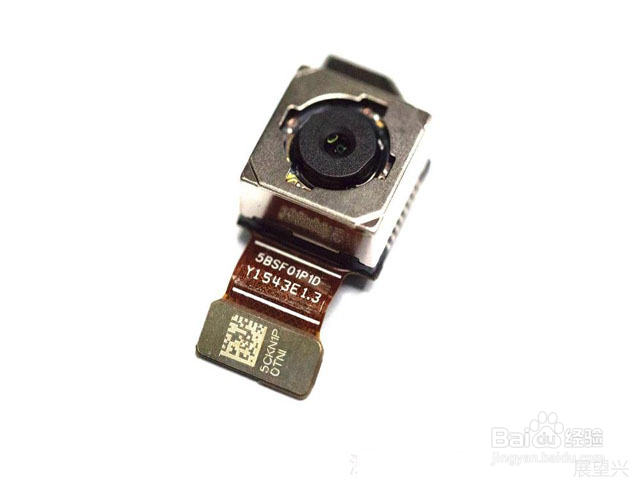

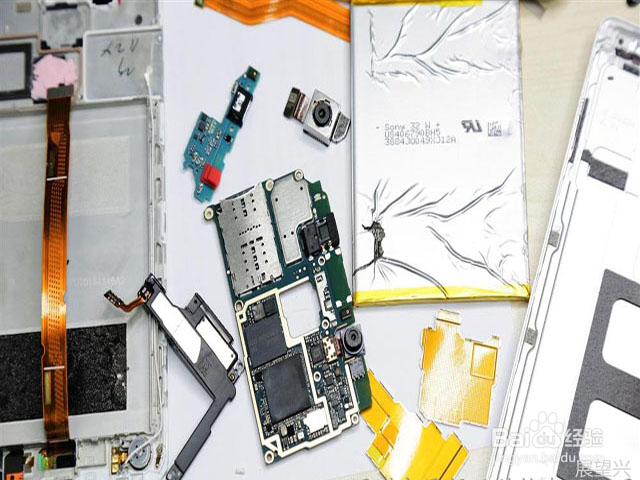

10、摄像头,电芯是由索尼提供的
