Pro/E 添加配置文件及唇特征创建方法

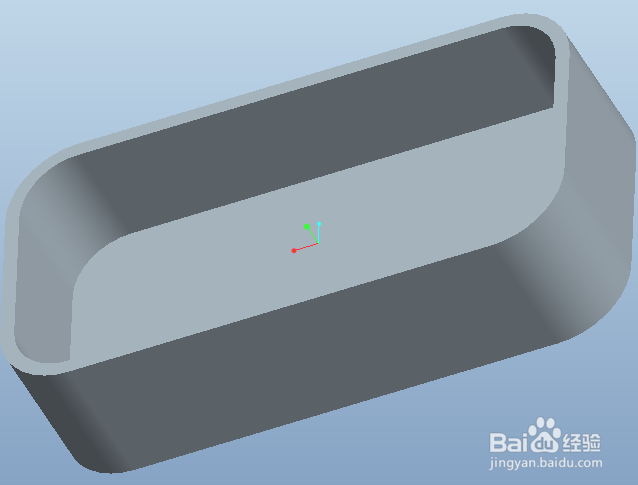

1、通过拉伸实体、拉伸切除材料、及倒圆角命令，绘制如下所示的开口容器，本文在该容器的开口端创建 “唇”特征。

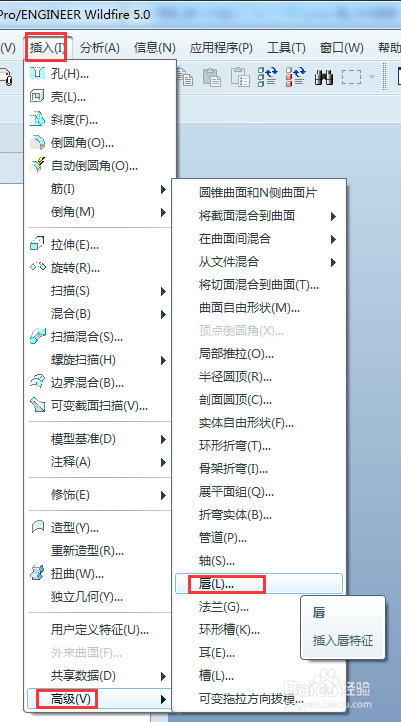

2、在主菜单栏中依次点击“插入”-“高级”-“唇”命令，操作方法如下图所示。

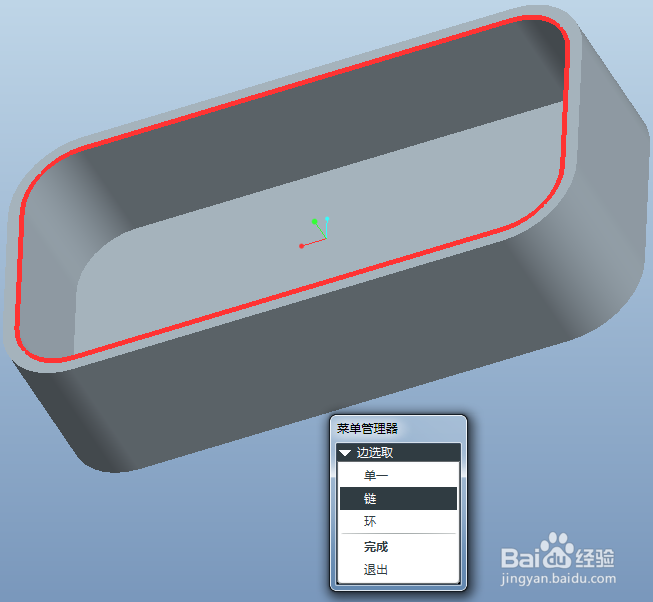

3、系统会打开唇的菜单管理器，“边选取”项选择“链”，根据提示选取开口端面的内边，选好后，点击完成退出“边选取”。

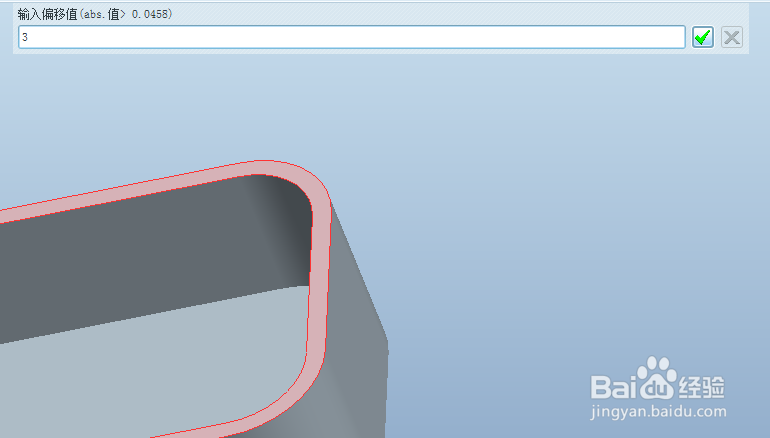

4、根据系统提示输入偏移值，即“唇”的高度，操作过程如下图所示。

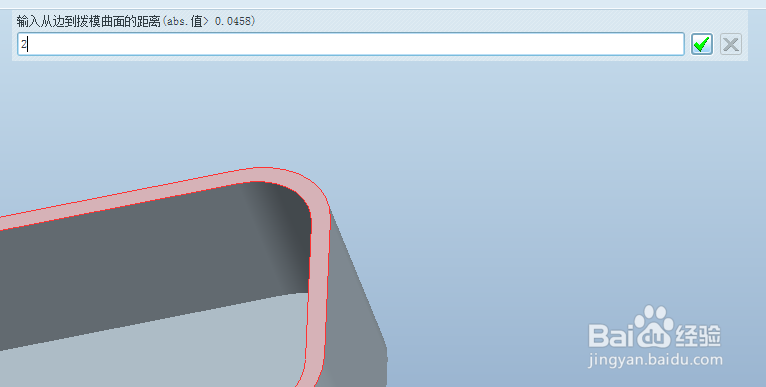

5、根据系统提示输入边到拔摸曲面的距离，即“唇”的宽度，操作过程如下图所示。

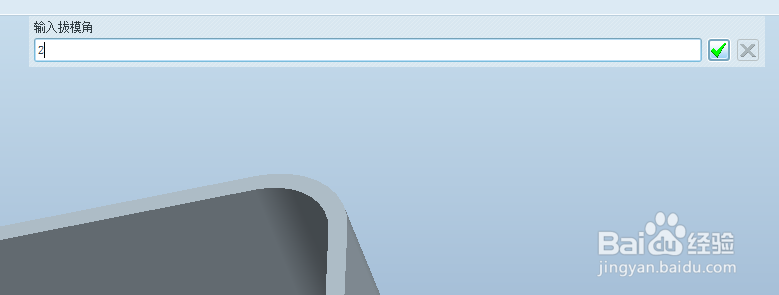

6、根据系统提示输入拔摸角，即“唇”的倾斜角度，操作过程如下图所示，最终完成后的效果见简介中的效果图。
