altium designer ad如何快速测量角度的大小

2025-05-21 23:41:34

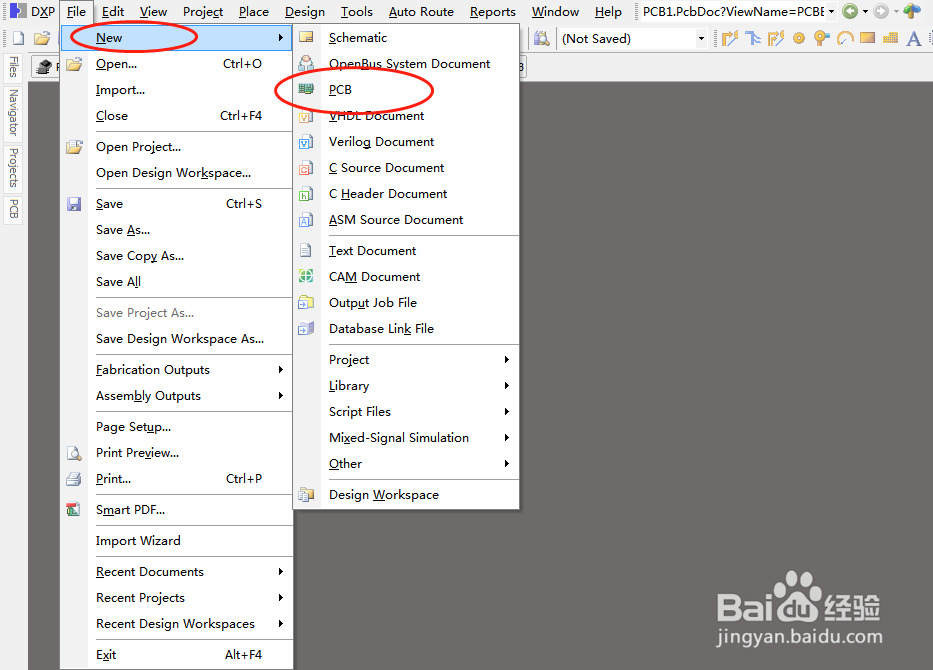

1、首先在软件上新建一个PCB文件

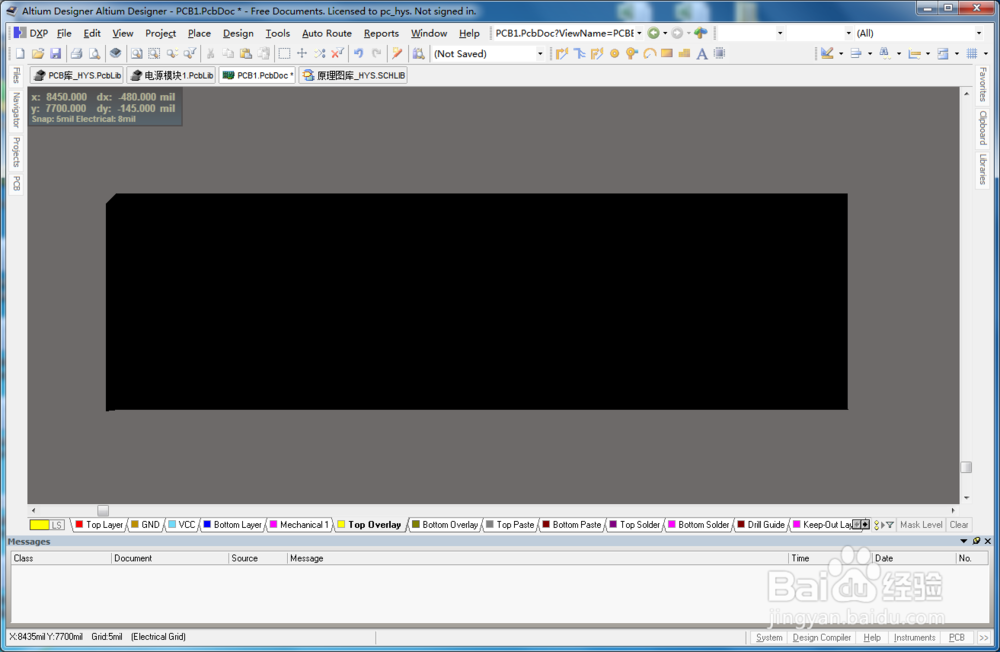

2、然后进入默认的PCB编辑界面

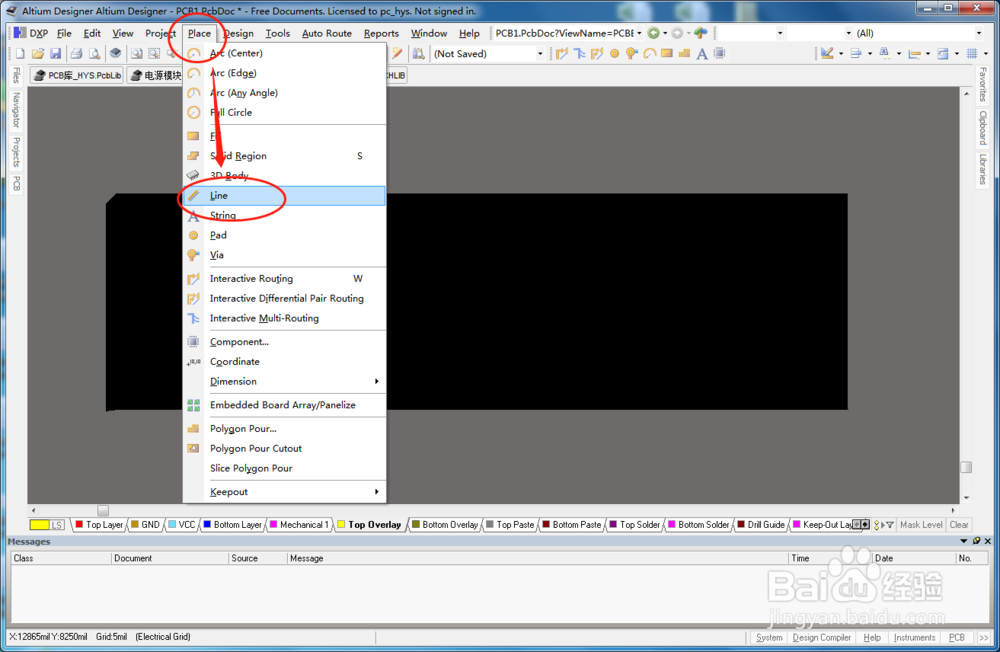

3、这里演示画一个角度，点击上方工具栏“Place”>“Line”

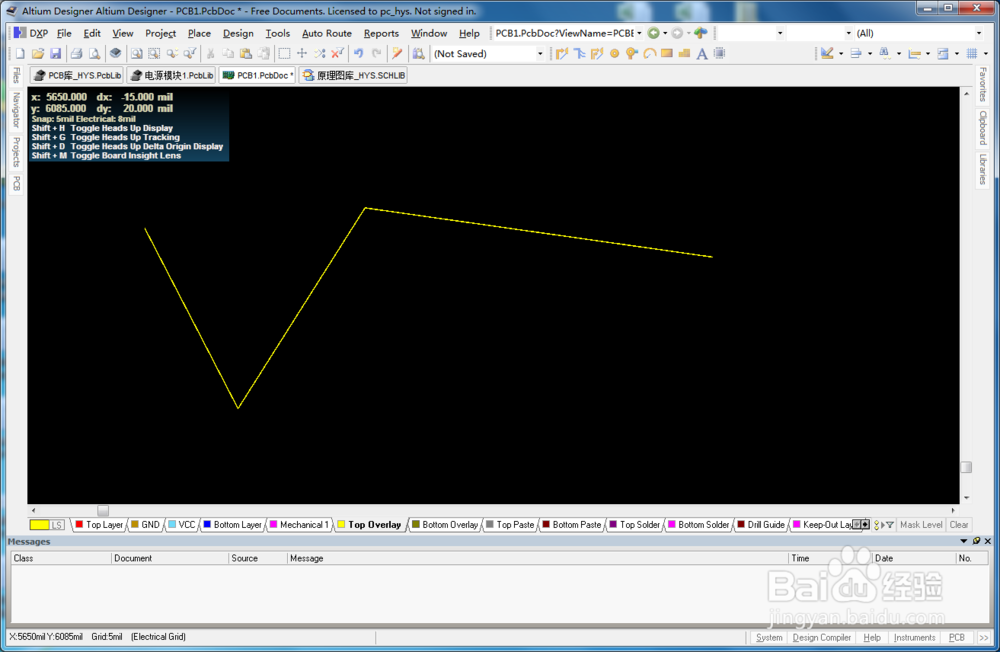

4、画出一个角，任意一层都可以操作

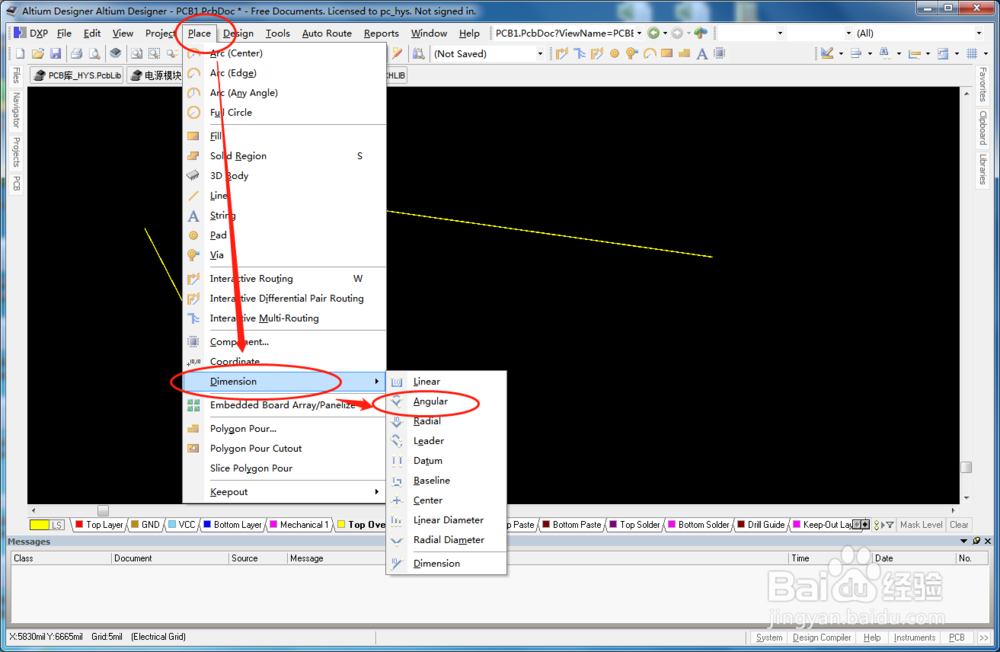

5、然后点击上方工具栏的“Place”点击“Dimension”选择“Angular”

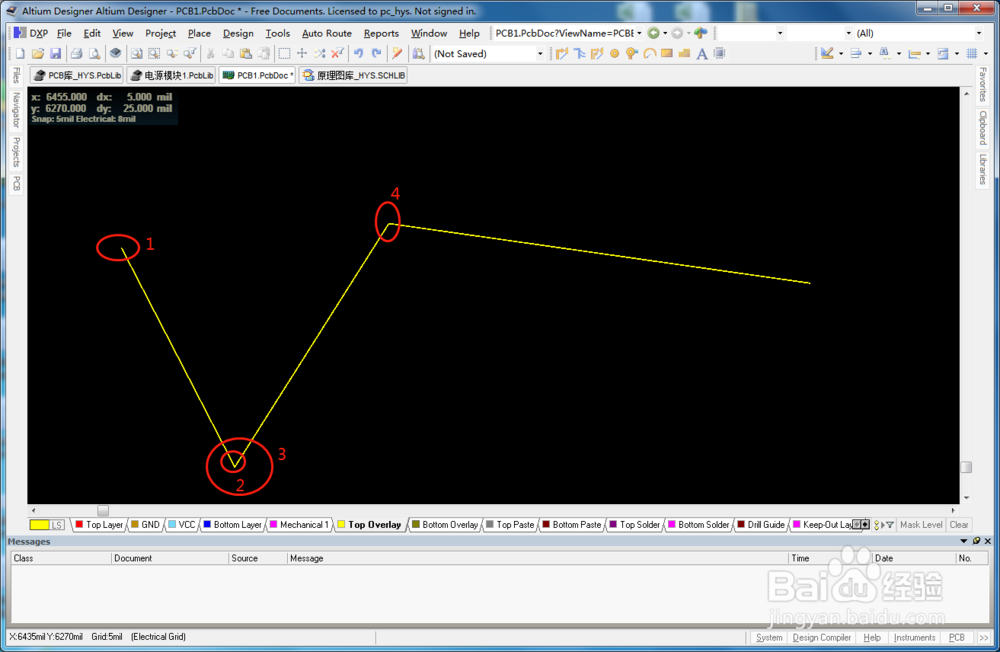

6、然后在需要测量的角度，按照顺序点击四个点如下图所示

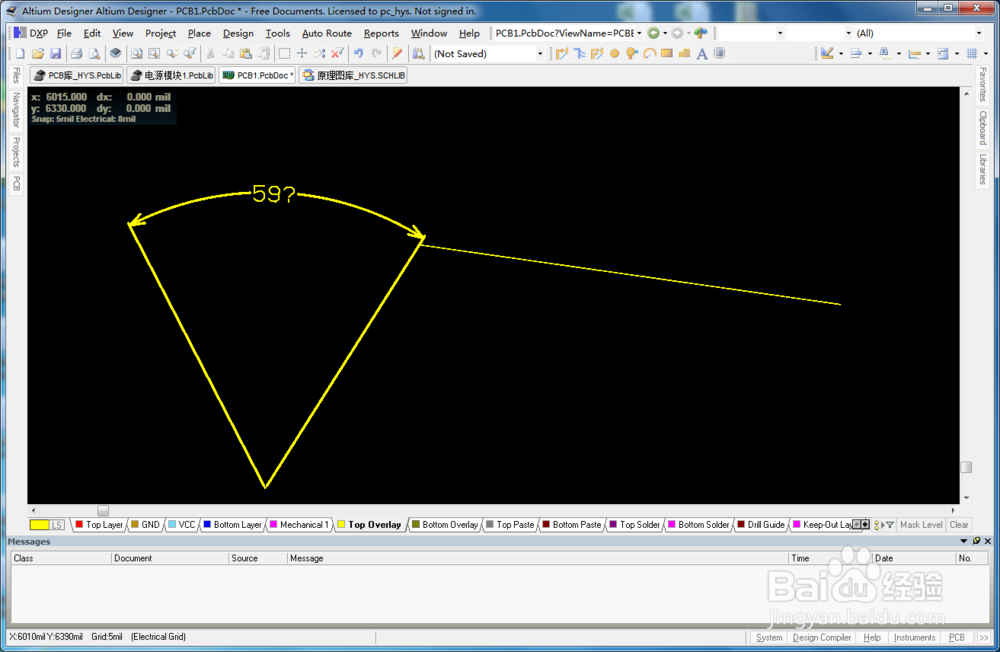

7、点击完就可以看到测量出来的角度大小了

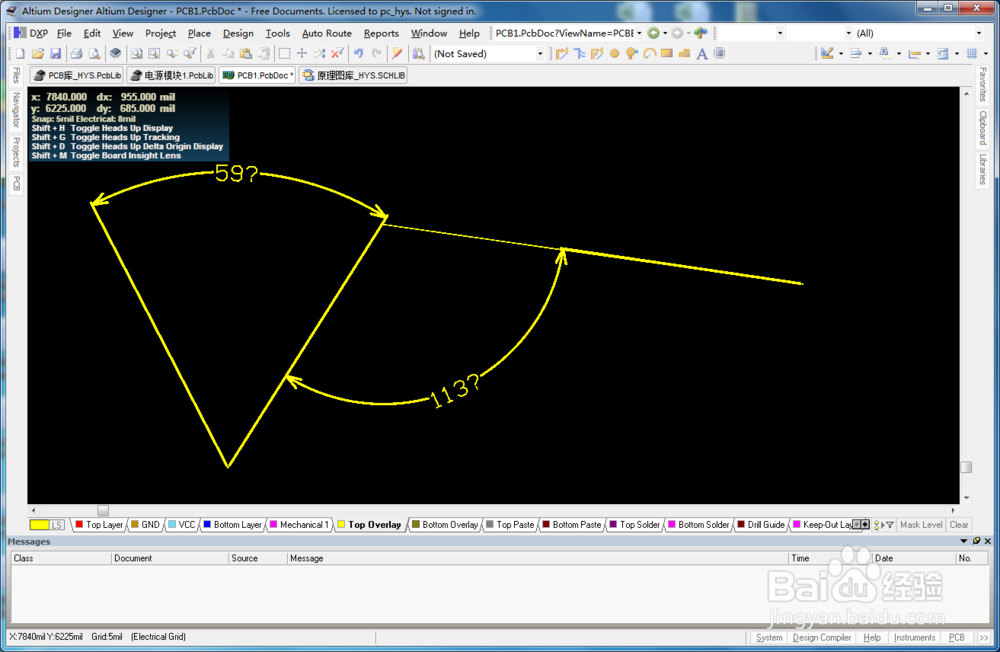

8、同样的方法操作测量其他的角度大小
