方案设计师里面如何设置腹板

1、图框替换：程序支持用户自定义图框，建议在程序自带的TK.dxf里进行修改。断面顶底平行时是否放平绘制对于顶、底板坡度相同的箱梁，勾选时，不绘制横坡；不勾选时按照实际横坡枧患筋冬绘制。齿块示意图绘制位置：支持四种方式、不绘制、仅构造图绘制、仅钢束图绘制、构造钢束均绘制

2、腹板纵向长度计算方式：道路设计线、垂直方向道路设计线：指腹板沿着道路设计线展开计算长度垂直方向：指腹板沿着垂直于布孔线的方向展开计算长度

3、腹板加厚段包含倒角长勾选时，程序认为输入的腹板加宽长俣觊鄄幼度包含了下图中的倒角长度。不勾选时，腹板加宽长度不包含倒角长度，绘图时，按照实际输入的尺寸绘制。

4、断面绘制模式：逐孔出图、示意出图、用户定义逐孔出图：每一孔特征断面都进行绘制；示意出图：只绘制第一孔特征断面；

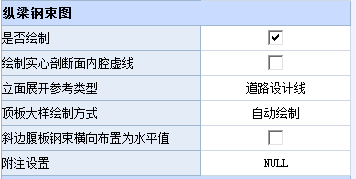

5、立面展开参考类型：纵梁钢束可沿道路设计线展开，也可沿腹板线展开。顶板大样绘制方式：自动绘制、合并绘制、分开绘制

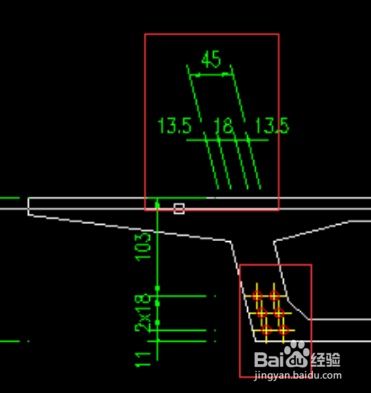

6、斜边腹板钢束横向布置为水平值：勾选是指水平值，如下图，不勾选则为腹板外边线法相距离。
